56寸吊扇吊杆布线防护锥形罩结构设计

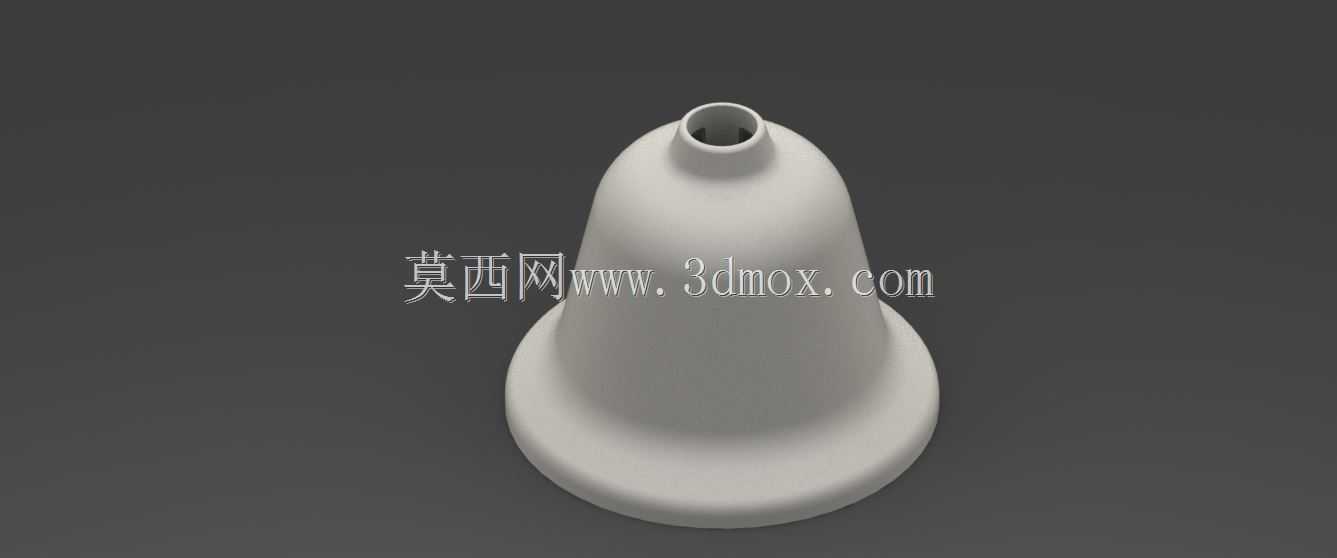

　　在民用吊扇、工业大型吊扇的安装场景中，吊杆内部走线的出线端防护一直是容易被忽略但直接影响安装美观度与用电安全性的细节，这款适配56英寸吊扇的锥形护罩，正是针对吊杆与吊扇主机衔接位置的布线防护需求设计的结构件。日常安装吊扇时，吊杆为空心金属管材，内部穿设的供电电线需要从吊杆下端引出接入吊扇电机的接线端子，裸露的接线位置如果没有防护结构，一方面电线会在吊杆晃动、长期使用过程中与金属吊杆端口反复摩擦，造成绝缘层破损引发漏电风险，另一方面衔接位置的缝隙、外露的电线会直接影响吊扇安装后的整体观感，同时积灰、蚊虫进入吊杆内部也会加速线路老化。这款护罩采用上窄下宽的钟形锥形结构，上端的小直径开孔刚好适配常规吊扇吊杆的外径，

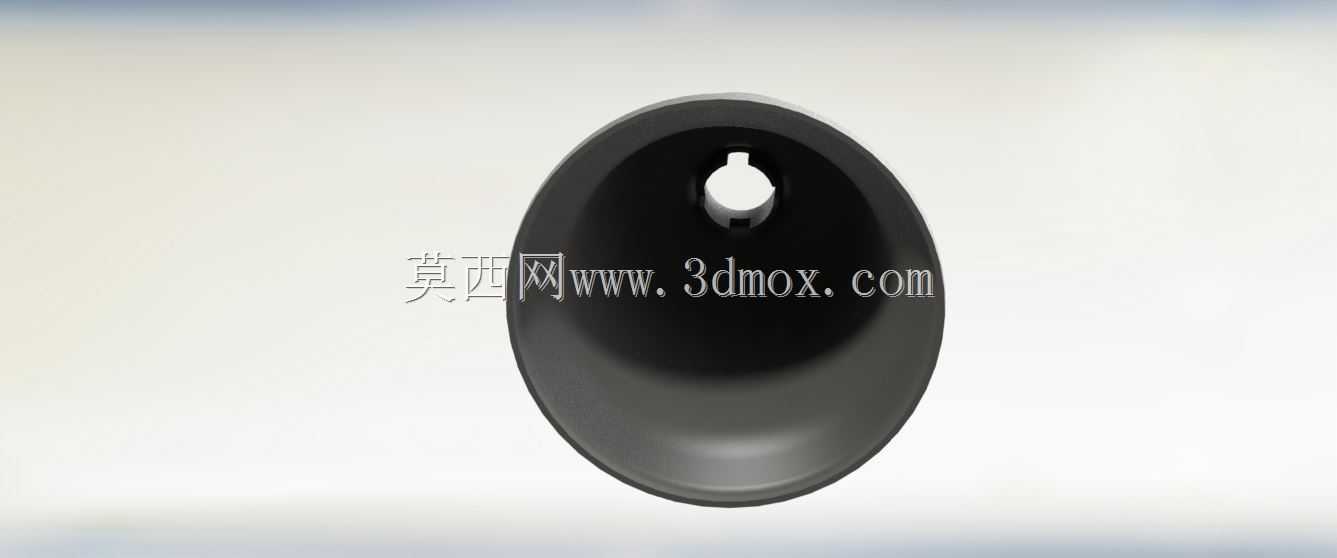

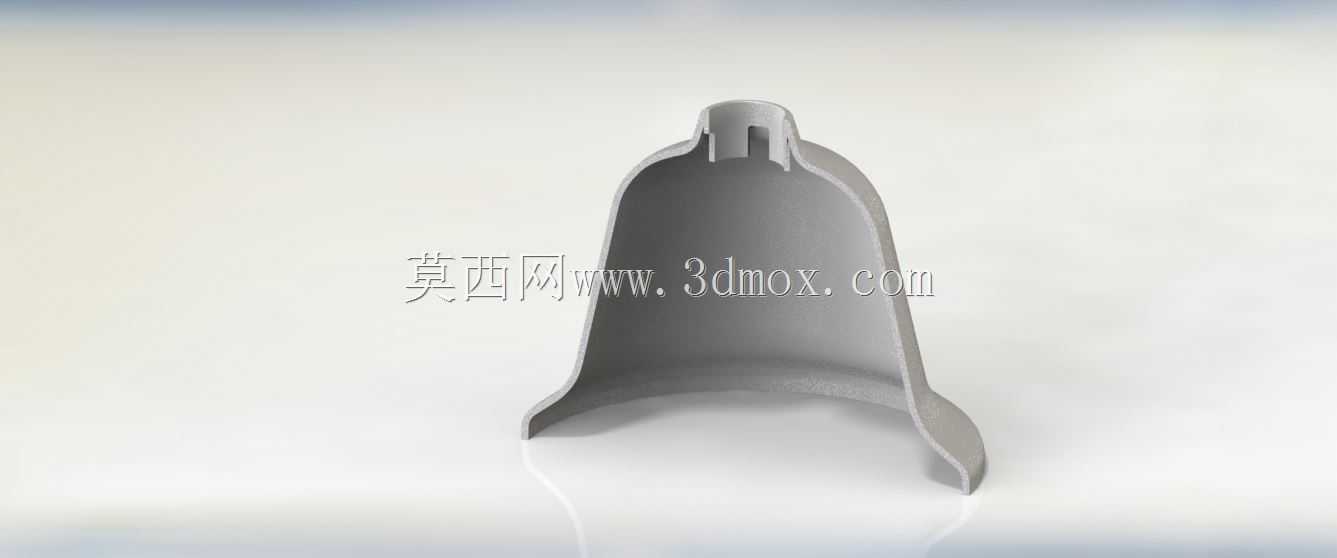

　　安装时可以直接从吊杆下端套入，上端开孔与吊杆外壁形成小间隙配合，既可以沿着吊杆轴向滑动调整位置，也能避免护罩出现径向晃动偏移；下端的大直径法兰边刚好覆盖吊扇电机上端的接线仓位置，将整个接线区域完全罩在内部，从外部看不到接线端子与外露电线，同时法兰边的平面结构可以与电机上端面贴合，避免蚊虫、灰尘从衔接缝隙进入接线区域。从结构设计的角度来看，护罩整体采用等壁厚的回转体结构，壁厚均匀，不管是采用注塑成型还是金属冲压成型都具备很好的工艺性，没有复杂的倒扣或者异形结构，模具结构简单，量产时的成型良率高，后期装配也不需要额外的紧固件，依靠自身的结构限位就可以固定在吊杆与电机的衔接位置，安装时不需要额外的工具，

　　套入吊杆后待接线完成下滑至贴合电机端面即可完成装配。考虑到吊扇长期运行时会产生小幅振动，护罩的内壁与吊杆、电机端面的接触位置没有设计硬限位卡接结构，而是预留了微小的活动余量，避免长期振动下应力集中造成护罩开裂，同时锥形的外壁曲面没有棱角，日常清洁擦拭时不会划伤手部，曲面的弧度也适配吊扇整体的圆润外观风格，不会产生突兀的视觉感。在安装边界的适配性上，上端开孔尺寸匹配主流56寸吊扇的标准吊杆外径，下端法兰的覆盖直径刚好覆盖常规吊扇电机上端的接线仓尺寸，不需要针对现有吊扇结构做额外修改就可以直接适配，不管是新吊扇生产装配还是旧吊扇的配件更换都可以直接使用。护罩的内部空腔预留了足够的接线操作空间，接线时不需要刻意挤压电线，

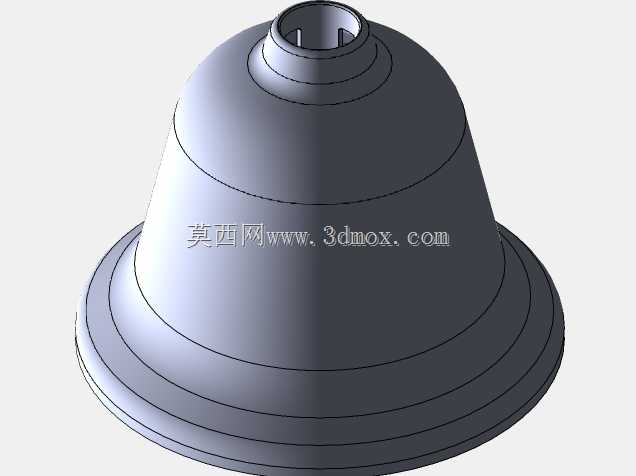

　　电线在护罩内部可以自然弯曲排布，避免电线被过度弯折造成线芯断裂，同时空腔的空间也可以容纳接线端子、绝缘胶布等接线部件，不会出现护罩无法完全落下贴合电机端面的情况。从实际使用的场景来看，不管是家用客厅的装饰吊扇、工业厂房的大型降温吊扇，还是公共区域的商用吊扇，这款护罩都可以适配对应的吊杆布线防护需求，解决吊杆出线位置的电线磨损、外露不美观、积灰进虫的实际问题，结构简单可靠，没有易损部件，使用寿命可以匹配吊扇的整体使用周期，不需要后期频繁更换维护。在建模实现上，回转体的结构可以通过旋转特征快速生成主体结构，上端开孔与下端法兰的位置只需要做简单的拉伸切除与圆角处理即可完成，整体建模逻辑清晰，没有复杂的曲面构建，结构工程师可以快速根据不同吊杆的尺寸调整参数，衍生出适配不同规格吊扇的系列化护罩模型，缩短同类型配件的开发周期。
