建筑布线用五通PVC圆形穿线接线盒

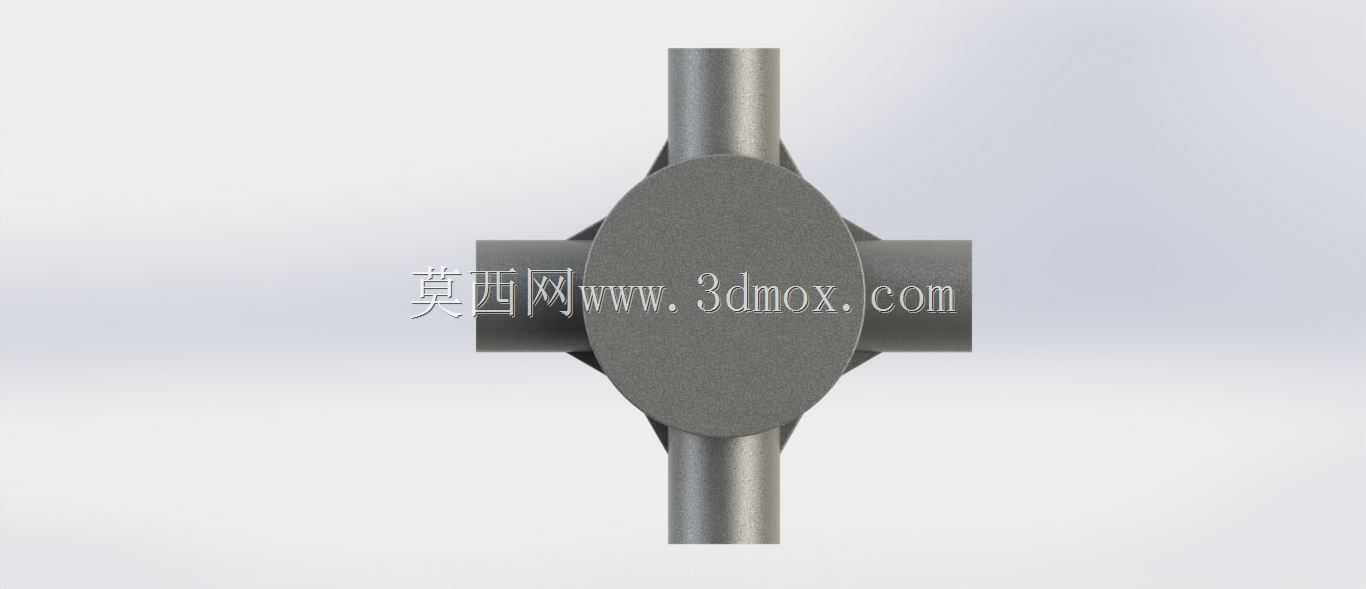

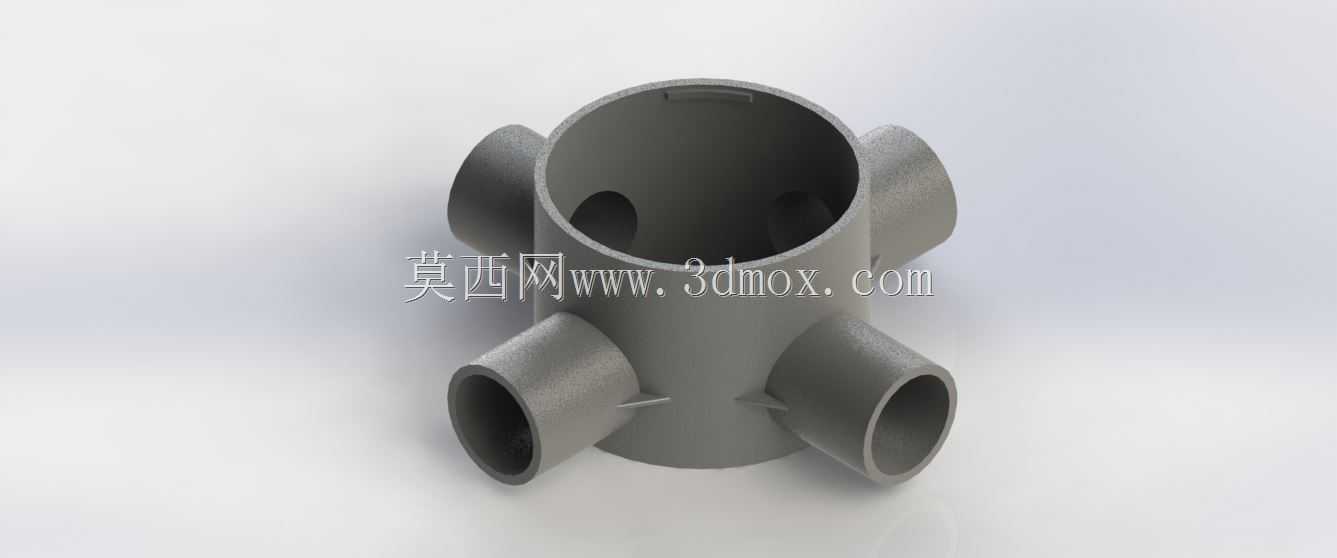

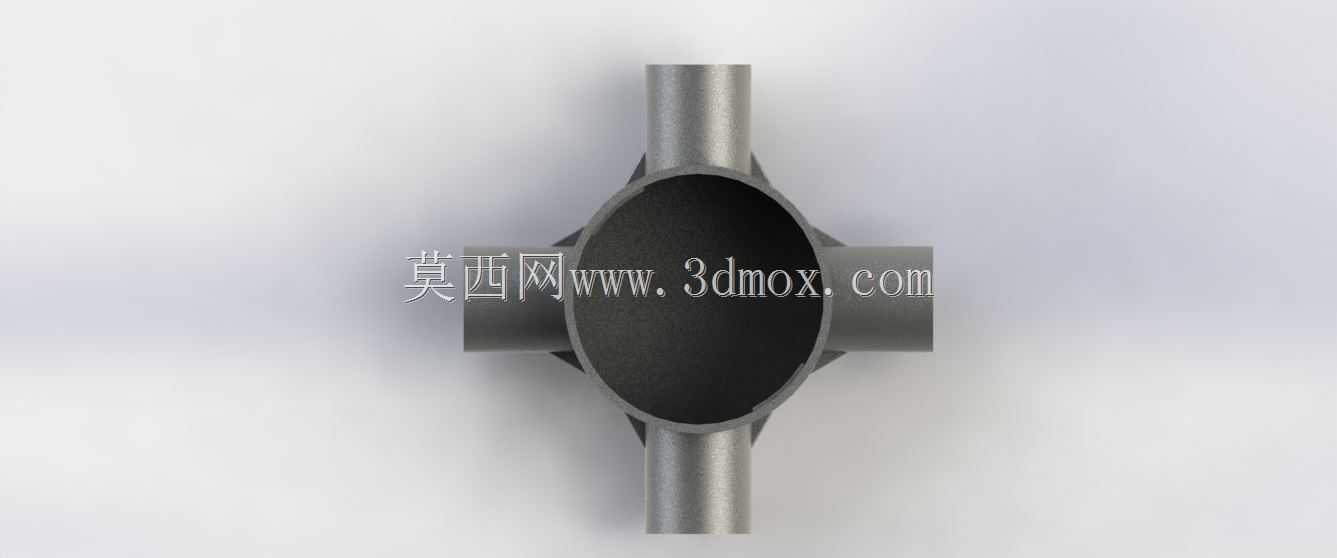

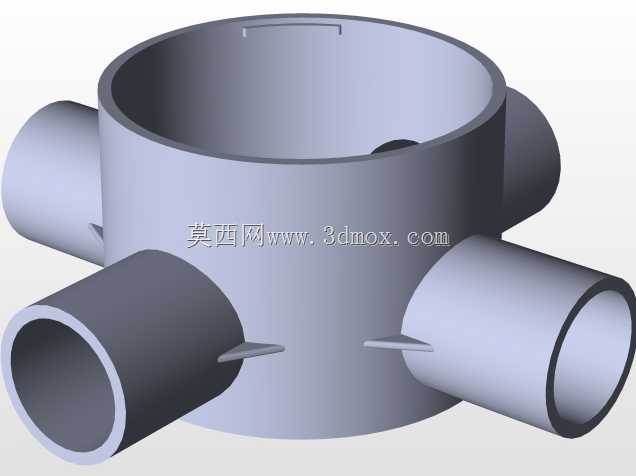

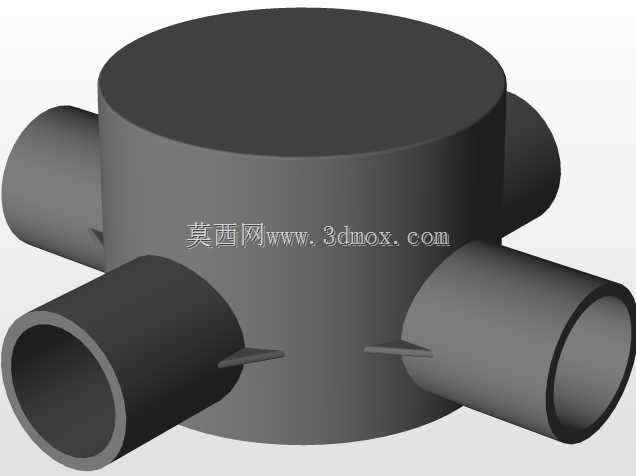

　　在民用建筑、工业厂房的电气布线施工环节，多方向线缆交汇位置的穿线防护一直是现场施工的常见痛点，传统直筒接线盒仅能满足单方向或双方向的线缆穿设需求，遇到多方向线缆汇总、分路的场景时，往往需要多个线盒拼接、额外做弯头转接，不仅增加了管线接头数量，提升了穿线时的线缆拖拽阻力，也容易在接头位置留下密封隐患，后期线缆检修时的抽拉换线难度也会大幅提升。这款五通结构的PVC圆形穿线盒，正是针对这类多方向布线场景开发的专用布线配件，主体采用一体注塑成型的PVC材质，整体为圆柱形腔体结构，主腔体为上下贯通的大直径通腔，可作为多组线缆的交汇缓冲空间，腔体侧壁均匀分布四个径向伸出的同规格接口，加上上下两个轴向的通口，

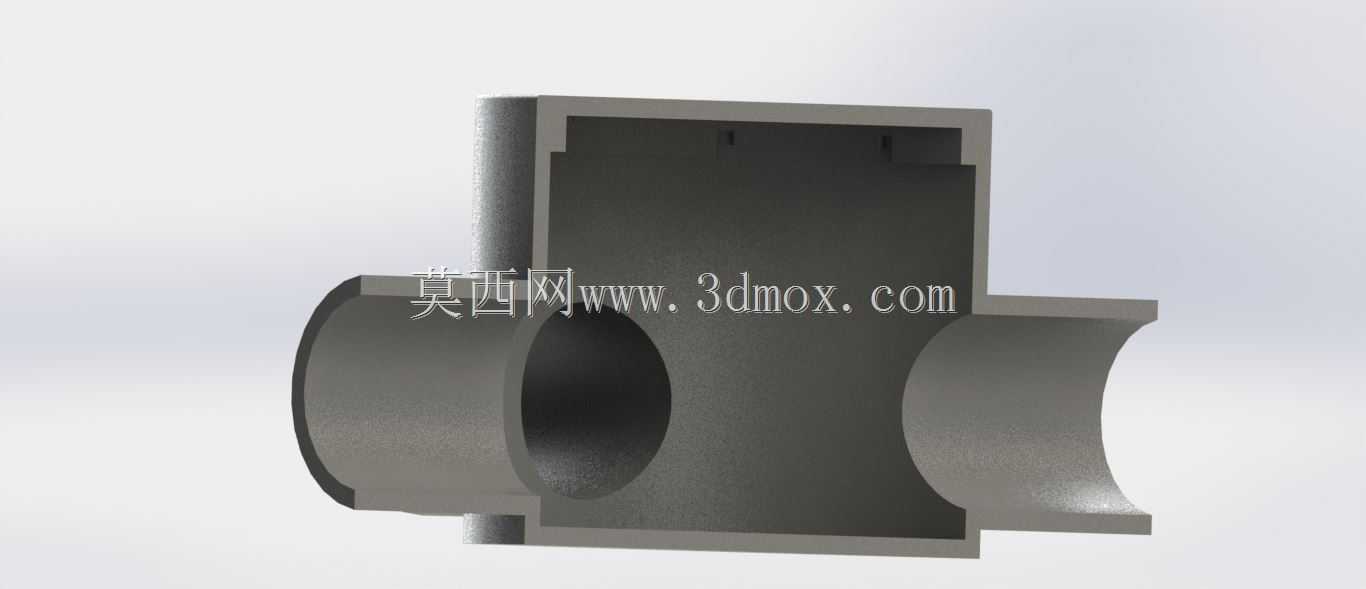

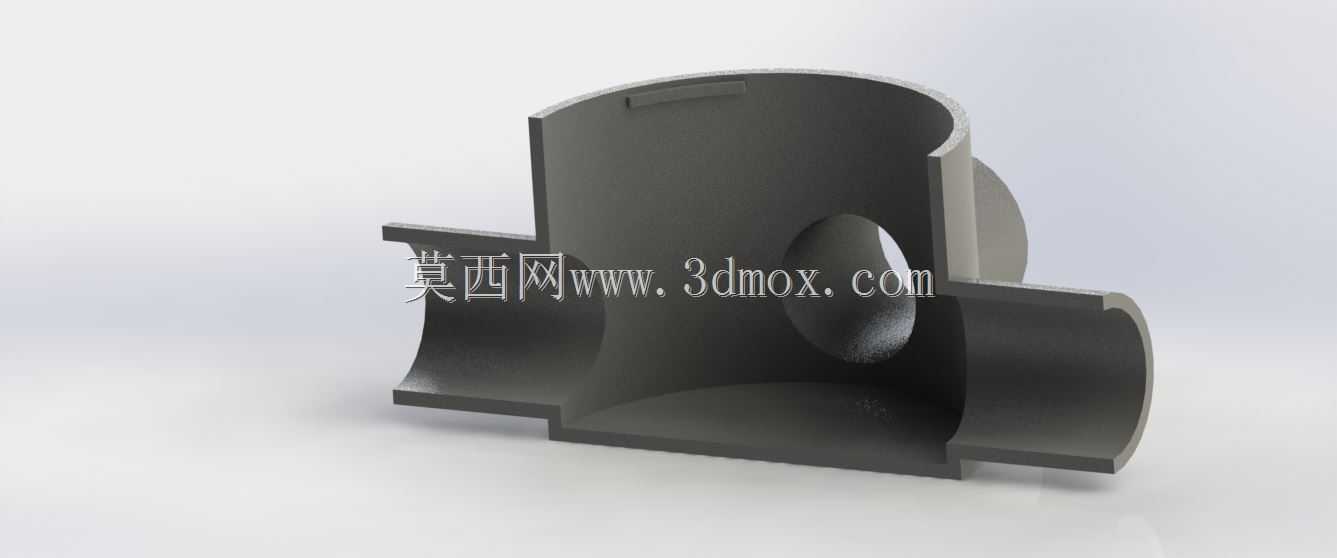

　　一共可同时满足五个不同方向的线缆穿设需求，无需额外搭配转接弯头即可实现水平四个方向加垂直方向的线缆分路布设，大幅减少了多方向布线时的管线接头数量。从结构设计逻辑来看，这款穿线盒的主腔体直径大于侧接口直径，在多组线缆同时穿入时，主腔体内可预留足够的线缆弯曲余量，避免线缆在转角位置出现小于允许弯曲半径的死折，保护线缆绝缘层不受损伤，同时也为后期的线缆检修、更换预留了操作空间，施工人员可以通过盒体的开口位置调整腔体内的线缆排布，无需拆解整段管线。侧接口与主腔体的连接位置做了圆弧过渡处理，没有尖锐的注塑飞边或直角棱边，穿线时线缆外皮划过接口位置不会被刮破，有效降低施工过程中线缆绝缘层破损的风险。所有接口的外径尺寸均匹配常规家装、

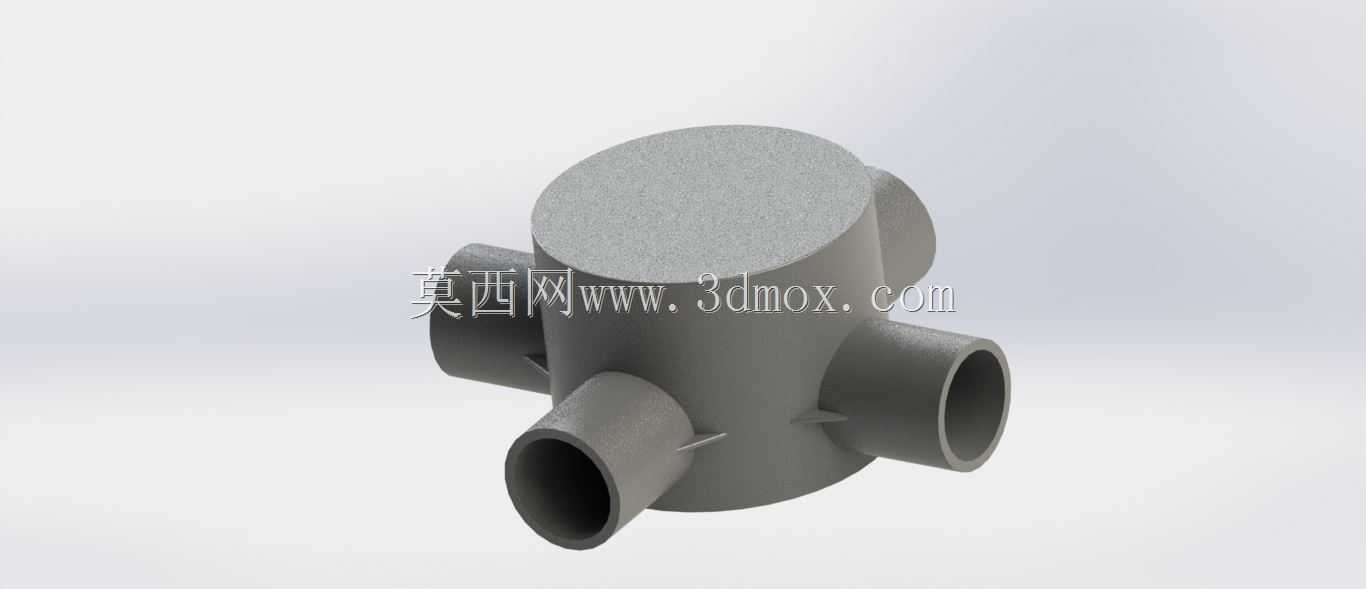

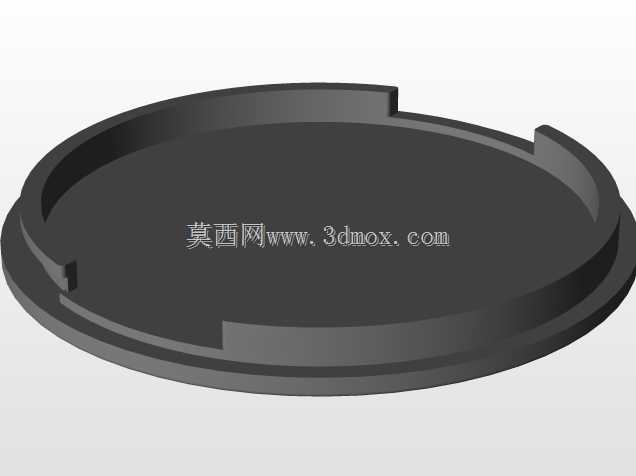

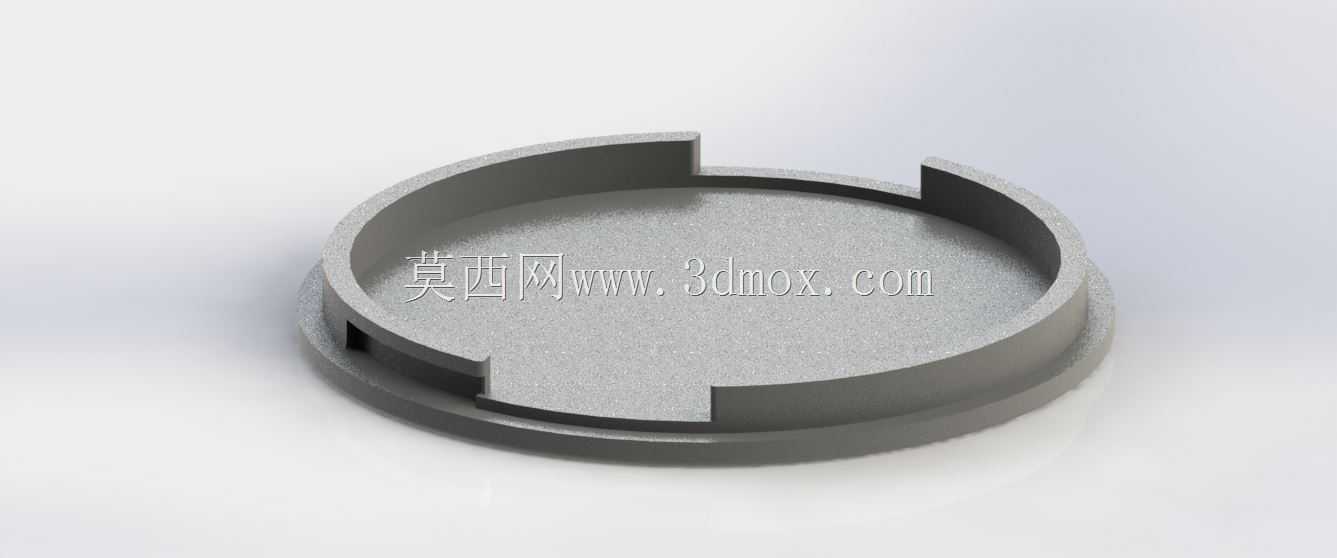

　　工建场景常用的PVC穿线管规格，安装时可直接与对应规格的穿线管采用粘接或卡扣方式连接，接口的配合公差经过优化，既不会出现间隙过大导致的密封失效问题，也不会因为过盈量太大导致施工时插管难度提升。盒体配套的端盖可根据实际布线需求选择封闭上下任意一端的通口，当现场仅需要四个水平方向的穿线需求时，可将其中一个轴向通口用端盖密封，作为四通穿线盒使用，适配不同的现场布线走向，无需额外准备不同规格的线盒配件，减少施工方的物料备货种类。在实际安装场景中，这类五通穿线盒通常被布置在建筑墙体内部、吊顶上方的线缆交汇节点位置，比如走廊吊顶内多房间的照明线缆分路处、墙体内部强电弱电的竖向与横向管线交汇位置，一体成型的结构相比拼接式的转接结构，

　　整体结构强度更高，在混凝土浇筑、墙体抹灰的施工过程中，不会因为外力挤压出现接头开裂、漏浆的问题，能够有效保护内部穿设的线缆不受土建施工的外力破坏。PVC材质本身具备良好的绝缘性能与耐腐性能，在潮湿的厨卫空间、有轻度腐蚀的工业车间环境内使用，也不会出现锈蚀、绝缘性能下降的问题，长期使用的稳定性可靠。从建模细节来看，这款穿线盒的所有壁厚均保持均匀一致，避免注塑成型时出现缩痕、翘曲等成型缺陷，接口位置的加强筋设计提升了接口与管线连接后的抗弯折能力，即使后期管线受到外力拖拽，接口位置也不容易出现开裂脱落的问题。
