WiMAX接入用外置调制解调器结构设计

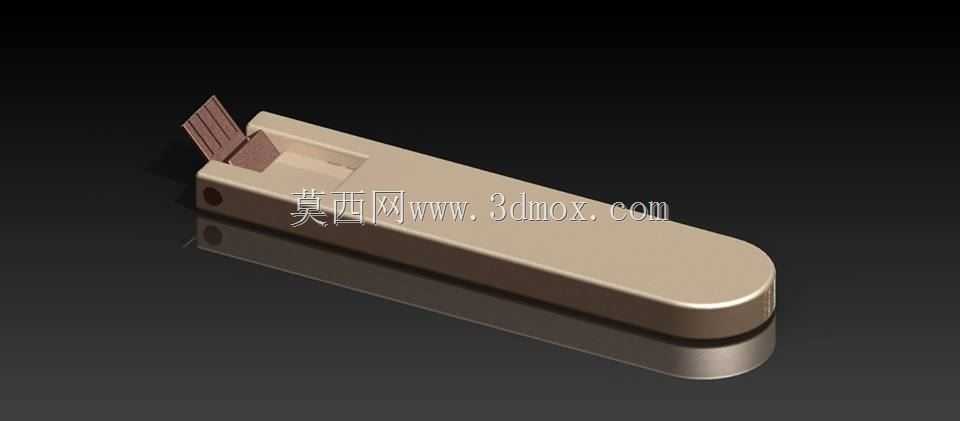

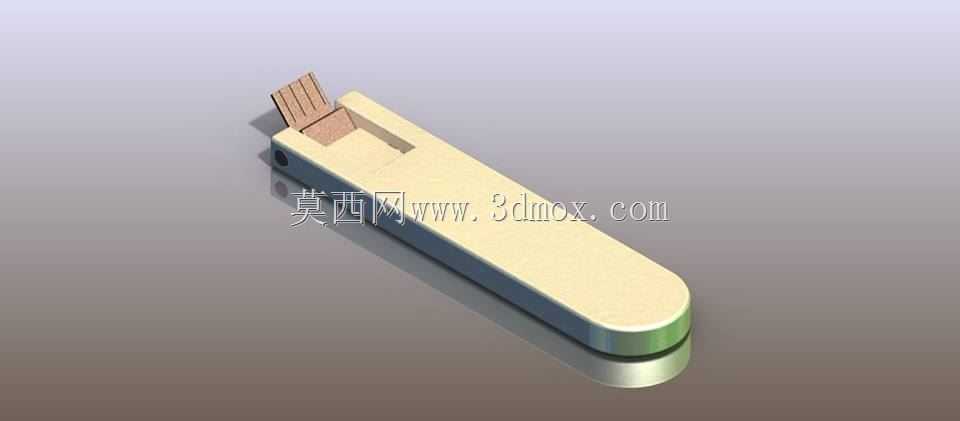

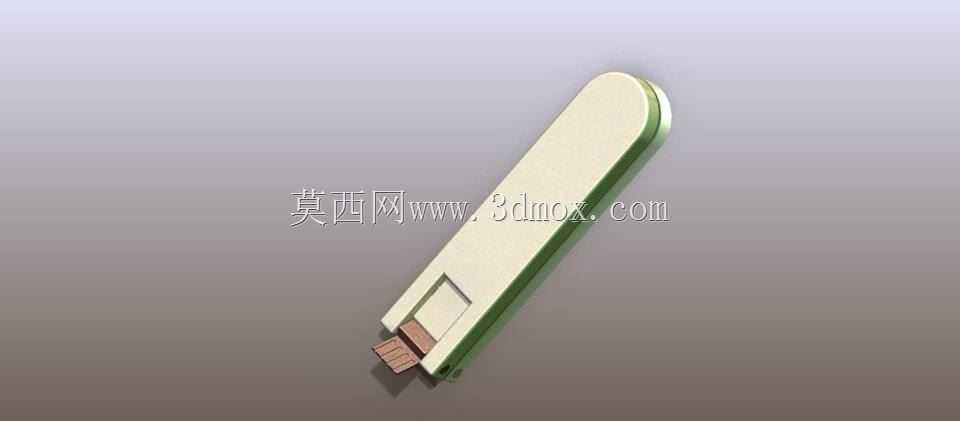

　　这款调制解调器主要面向WiMAX无线互联网接入场景，属于外置式通讯终端硬件，在早期固定无线宽带部署场景中，常作为用户端接入设备完成空中无线信号与有线网络信号的转换，适配家庭、小型办公场所的宽带接入需求，无需复杂布线即可完成终端网络连通。从结构设计来看，整体采用长条形一体化壳体方案，壳体一端做圆弧过渡处理，避免尖锐边角带来的磕碰损伤，也适配日常桌面摆放的握持、插拔操作手感；另一端预留USB公头插接结构，可直接插入主机设备的USB接口完成供电与数据传输，无需额外配置电源适配器，减少外接配件数量，降低部署复杂度。插接端旁侧设计有内凹的卡槽结构，用于放置SIM类身份识别卡件，卡槽采用半开放内凹结构，既保证卡件安装后的定位稳定性，

　　避免日常插拔设备时卡件松脱移位，也无需额外设计复杂的卡托弹出结构，简化壳体零件数量，降低装配工序难度。壳体主体采用上下扣合的装配方式，侧边预留细小的定位卡扣位，装配时无需额外螺丝即可完成上下壳的初步固定，后续可根据生产需求在壳体内部预留螺丝柱位做二次加固，兼顾装配效率与结构连接强度。壳体表面做哑光质感处理，减少日常使用中指纹、划痕的残留，提升长期使用后的外观整洁度。从安装边界来看，整体长度控制在常规U盘类设备的尺寸区间，宽度适配标准USB接口的相邻间距要求，插入主机USB接口时不会遮挡相邻的其他接口，避免多设备同时接入时的空间干涉问题；厚度控制在便携设备的常规范围，可轻松放入公文包、口袋中携带，满足移动办公场景下的临时网络接入需求。

　　内部结构预留了无线通讯模块、信号处理电路、天线的安装空间，圆弧端内部可布置内置天线，利用圆弧壳体的无遮挡空间提升信号收发效率，减少壳体金属镀层对信号的屏蔽影响；靠近USB接口的位置预留电源管理电路的安装位，利用接口端的结构强度做电路支撑，避免插拔过程中电路受力出现脱焊问题。在实际使用中，这类设备无需额外驱动即可适配多数主流操作系统，插入后自动完成网络拨号连接，用户无需做复杂的参数配置即可接入WiMAX网络，相比内置网卡方案，外置结构可灵活调整摆放位置，寻找信号更好的接入点位，提升网络连接稳定性。结构设计阶段充分考虑了日常使用的插拔受力情况，USB接口与壳体的连接位置做了加厚处理，分散插拔时的应力，

　　避免长期使用后接口与壳体连接处出现开裂问题；壳体边角做圆角过渡，即使从桌面跌落也能分散冲击力，降低内部电路受冲击损坏的概率。卡槽位置设计在设备侧面，插拔卡件时无需拔出设备即可完成操作，提升使用便捷性；壳体表面预留细微的指示灯透光位，可直观展示设备的供电、网络连接、数据传输状态，用户无需进入系统界面即可快速判断设备运行状态。
