电气开关内部铜质导电连接桥结构件

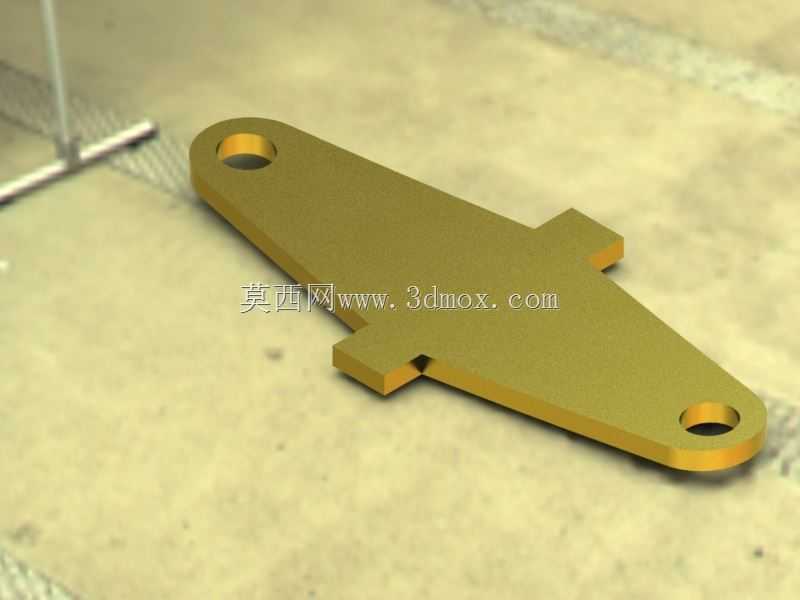

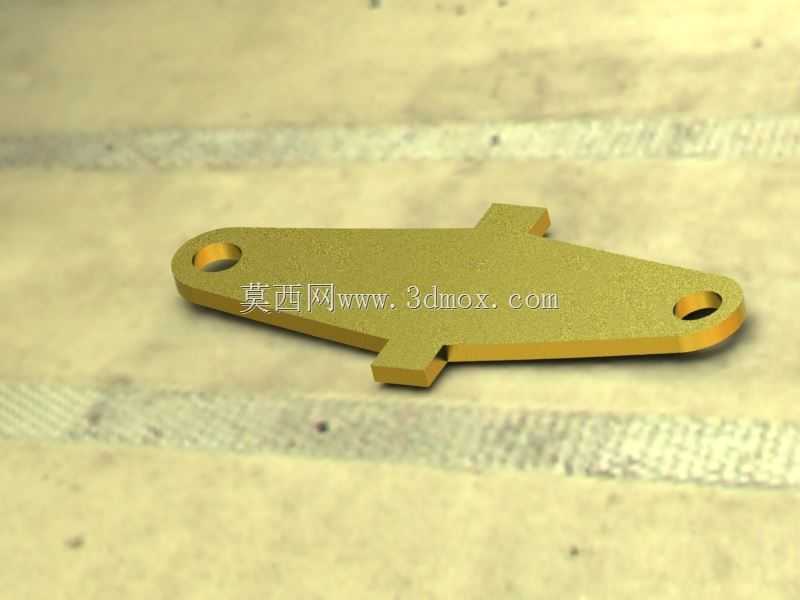

　　在低压配电开关、隔离开关以及小型断路器的内部框架结构中，这类铜质连接桥承担着不同铜质导电部件之间的导通衔接作用，是开关载流回路里不可缺少的接触传导零件。实际装配场景中，该零件被固定在开关的绝缘安装框架内，两端的通孔分别对应两个待连接的导电端子安装位，通过紧固件锁紧后，实现两个独立铜部件之间的稳定电流通路，避免因接触间隙产生的接触电阻过大、局部温升超标的问题。从结构设计逻辑来看，整体采用扁平冲压成型的铜质基材，表面做钝化防氧化处理，既保证了导电性能的稳定，也兼顾了长期使用过程中的抗锈蚀能力。零件主体为长条形扁平结构，两端做圆弧过渡处理，避免尖角带来的电场集中问题，两端的安装孔为沉孔设计，装配后紧固件头部不会突出零件表面，

　　不会干涉开关内部其他运动部件的动作行程。零件中部两侧伸出的定位凸台，是装配时的关键定位结构，安装时凸台卡入绝缘框架对应的定位卡槽内，不需要额外的定位工装就能快速找准安装位置，同时可以限制零件在受电动力冲击时发生横向位移，避免连接位置出现错位松脱。从安装边界尺寸来看，零件整体厚度适配常规小型开关内部的载流件安装间隙，两端安装孔的中心距匹配对应规格开关的端子间距，不需要对原有开关框架做额外修改就能直接替换适配，适合作为同规格开关的备件或者改型设计的基础载流件使用。在实际工况下，开关分合闸过程中产生的短时电动力会作用在该连接桥上，扁平的结构设计让零件具备足够的抗弯强度，不会在短时冲击电流产生的电动力作用下发生形变，保证接触位置的压力稳定。

　　零件的接触面做了平整化处理，装配后与对接铜件的接触面积足够大，能有效降低接触电阻，减少长期满负载运行时的发热问题，避免因温升过高导致绝缘件老化加速。设计过程中特意将零件的边缘做了倒钝处理，不会在装配过程中划伤安装人员的手部，也不会划破框架内部的绝缘衬层，避免出现绝缘失效的隐患。不同于普通的连接铜排，该零件的结构完全适配特定规格开关的内部安装空间，没有多余的结构伸出，充分利用了开关内部的有限安装空间，在保证载流能力满足额定电流要求的前提下，尽可能压缩了零件的整体体积，助力开关设备的小型化设计。在三维建模过程中，需要重点保证两端安装孔的位置度公差，以及中部定位凸台的尺寸精度，避免装配时出现卡滞或者定位不准的问题，同时要注意零件厚度方向的尺寸一致性，保证装配后接触面的贴合度，避免出现点接触导致的局部过热问题。
