日式传统武士刀剑身结构三维数模

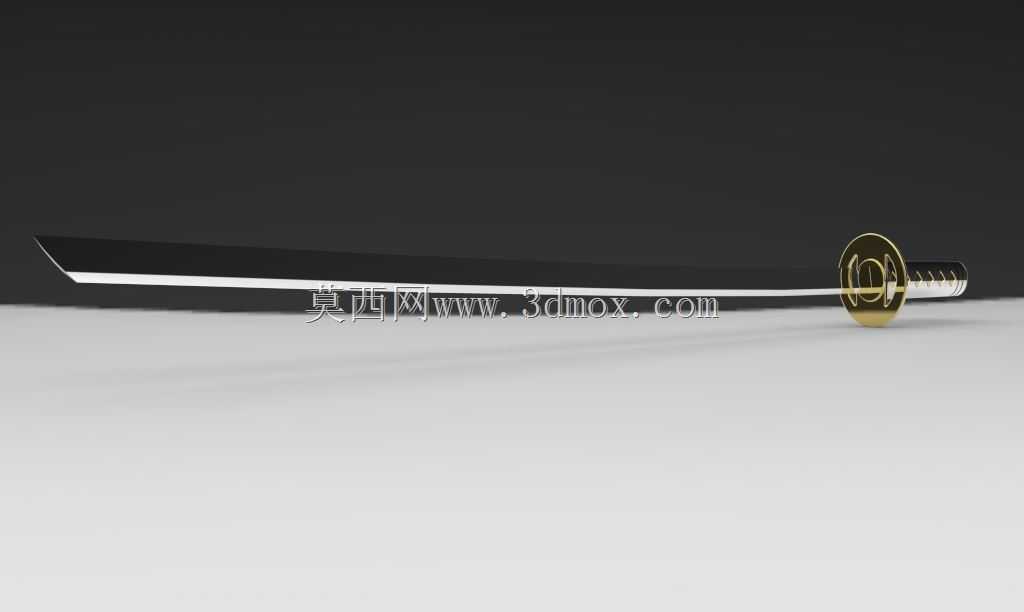

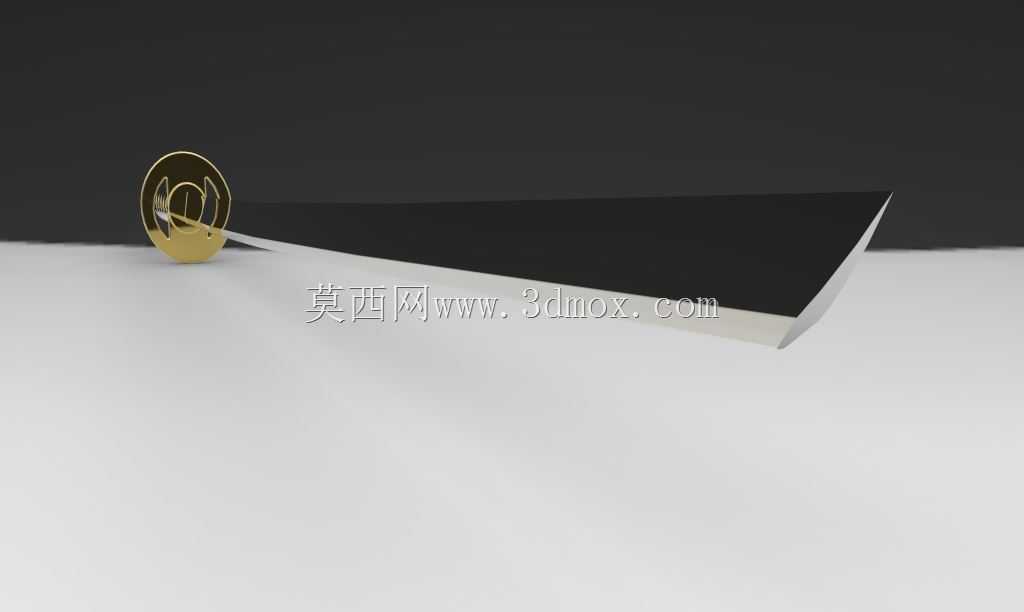

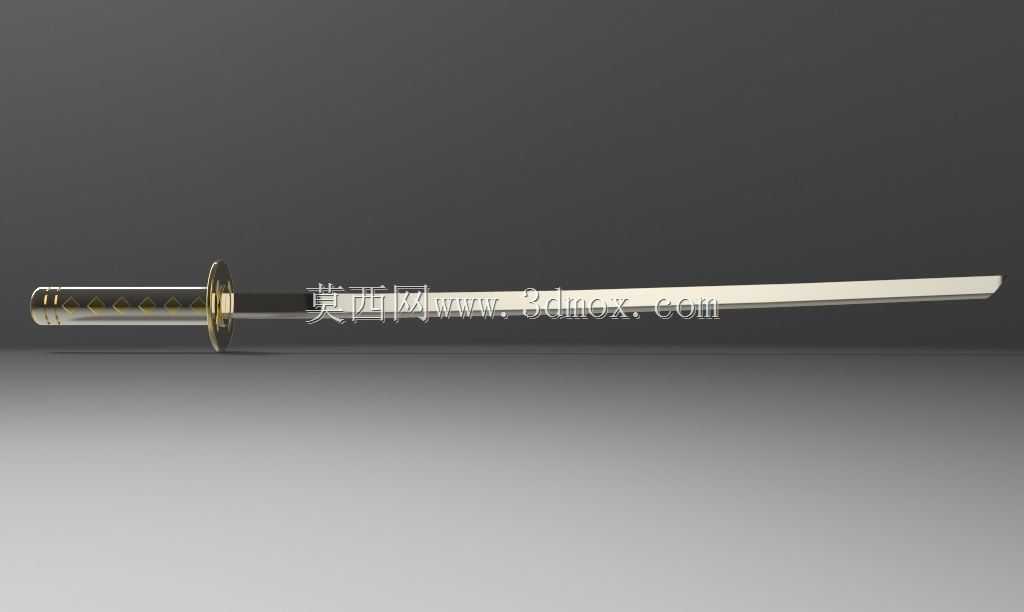

　　在冷兵器结构复原、传统工艺数字化留存、影视道具前置开发以及文创衍生品结构设计的场景中，高精度的刀剑类三维数模是核心的结构参考载体，本次完成的武士刀三维结构，完全遵循传统日本剑的形制逻辑搭建，没有做艺术化夸张变形，所有结构尺寸都贴合实际手工锻打刀剑的装配边界。从结构拆分来看，整个模型完整还原了刀身、鎺、镡、柄卷、鞘的配合关系，刀身部分做了符合真刀的弧度处理，镐线的位置从刀鎺位置延伸至切先，刃口的厚度渐变做了连续的曲面过渡，没有出现建模常见的曲面断层问题，刀茎部分的长度预留了足够的柄部安装空间，目贯孔的位置对应传统柄卷的缠绕固定点位，装配时不需要额外调整孔位就能和柄部的固定结构匹配。设计过程中首先确定的是刀身的反り参数，也就是刀身弧度，

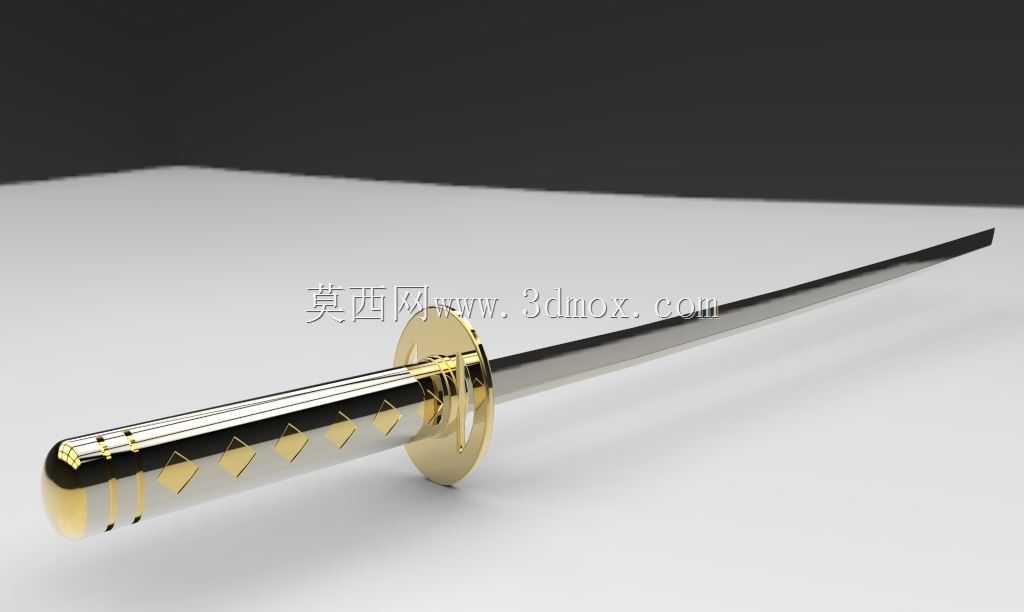

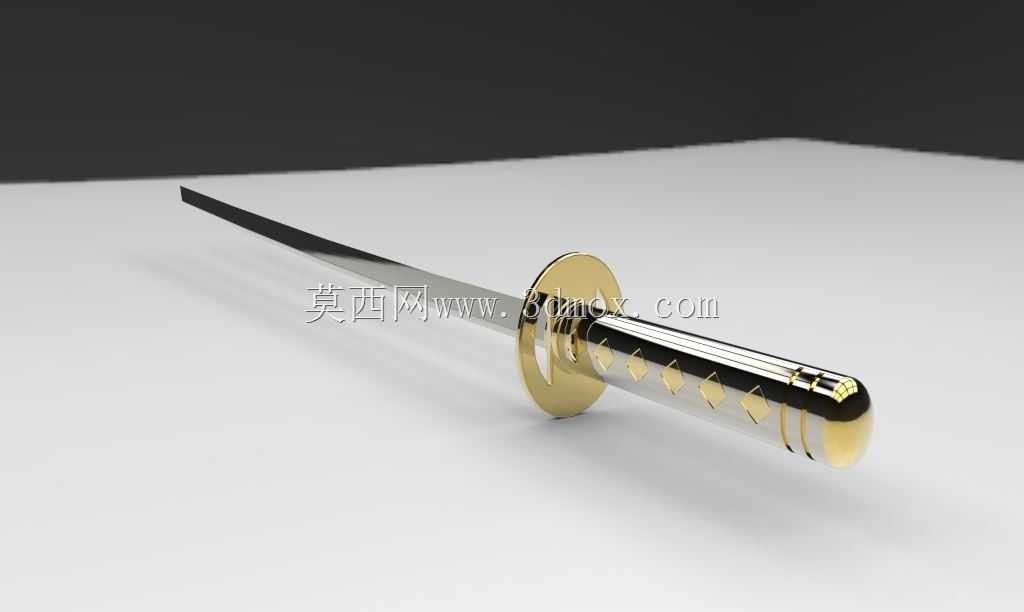

　　这个参数直接决定了刀剑的握持平衡感，数模里将刀身的重心位置设置在鎺前3厘米左右的位置，和实际使用中真刀的配重逻辑一致，不会出现头重脚轻或者重心过于靠后导致劈砍发力不畅的问题。镡也就是刀挡部分，做了符合传统形制的圆形轮廓，边缘的倒角处理贴合手工打磨的圆角过渡，中间的刀身穿孔尺寸和刀鎺的外径做了间隙配合，装配公差控制在0.1毫米以内，既不会出现晃动松旷，也不会因为过盈导致装配困难。柄部的缠绕结构做了简化但保留了外形特征，柄的直径按照成年人手掌握持的舒适尺寸设置，周长控制在95毫米左右，符合长时间握持的人机工程要求，柄和刀茎的配合采用了传统的目钉固定结构，数模里预留了标准的目钉安装孔位，不需要二次修改就能直接用于3D打印验证装配关系。

　　刀鞘部分的内孔做了和刀身弧度完全匹配的曲面，内壁和刀身的间隙控制在0.2毫米，既可以保证刀身顺利入鞘，也不会因为间隙过大导致刀身在鞘内晃动产生异响，鞘口的位置做了加厚处理，对应传统刀鞘的鲤口结构，硬度和耐磨度的设计预留了足够的结构厚度，不会因为多次插拔出现磨损变形。在实际应用层面，这个数模可以直接用于传统刀剑制作的结构校验，工匠可以根据数模的尺寸标注来确定锻打、打磨过程中的各个工序余量，避免手工制作过程中出现尺寸偏差；影视道具制作团队可以直接基于这个数模拆分零件，采用不同的材料分别打印或者加工各个部件，组装之后的道具重量和平衡感都能贴近真刀的使用感受，不需要反复调整配重；文创衍生品开发时，可以基于这个基础数模做外观元素的二次创作，

　　比如在镡、柄卷部分加入定制化的纹饰，不需要重新搭建基础结构，能大幅缩短开发周期。建模过程中所有的曲面都采用G2连续过渡，没有尖锐的棱角或者破面，不管是用于渲染出图、结构仿真还是直接导入加工设备做刀模的铣削加工，都不需要额外修复几何错误，刀身部分的厚度从刀背到刃口做了线性渐变，刀背的厚度按照传统武士刀的尺寸设置在7毫米左右，刃口位置的厚度收窄到0.3毫米，既符合真刀的结构强度要求，也满足渲染时的光影表现需求。整个模型的装配关系完全按照实物的拆装顺序设置，所有零件的装配基准都以刀身的中心轴线为基准，各个配合面的同轴度、平行度都做了约束，不会出现装配错位的问题，对于需要做结构拆解演示的场景，可以直接生成爆炸视图，清晰展示各个部件的位置关系和装配逻辑。
