四段式3.5mm音频插头结构设计

　　日常接触的消费类音频传输场景里，3.5mm规格的音频插头是沿用数十年的成熟接插方案，从早期的随身听、有线耳机，到现在部分保留音频接口的专业音频设备、工控音频终端、车载音频输入端口，都能见到这类接插件的身影。不同于早期的三段式单声道/双声道插头，这次设计的四段式结构额外集成了麦克风信号通路，能同时满足立体声输出与音频输入的传输需求，适配带通话功能的有线耳机、带线控的音频外设等产品的装配需求。

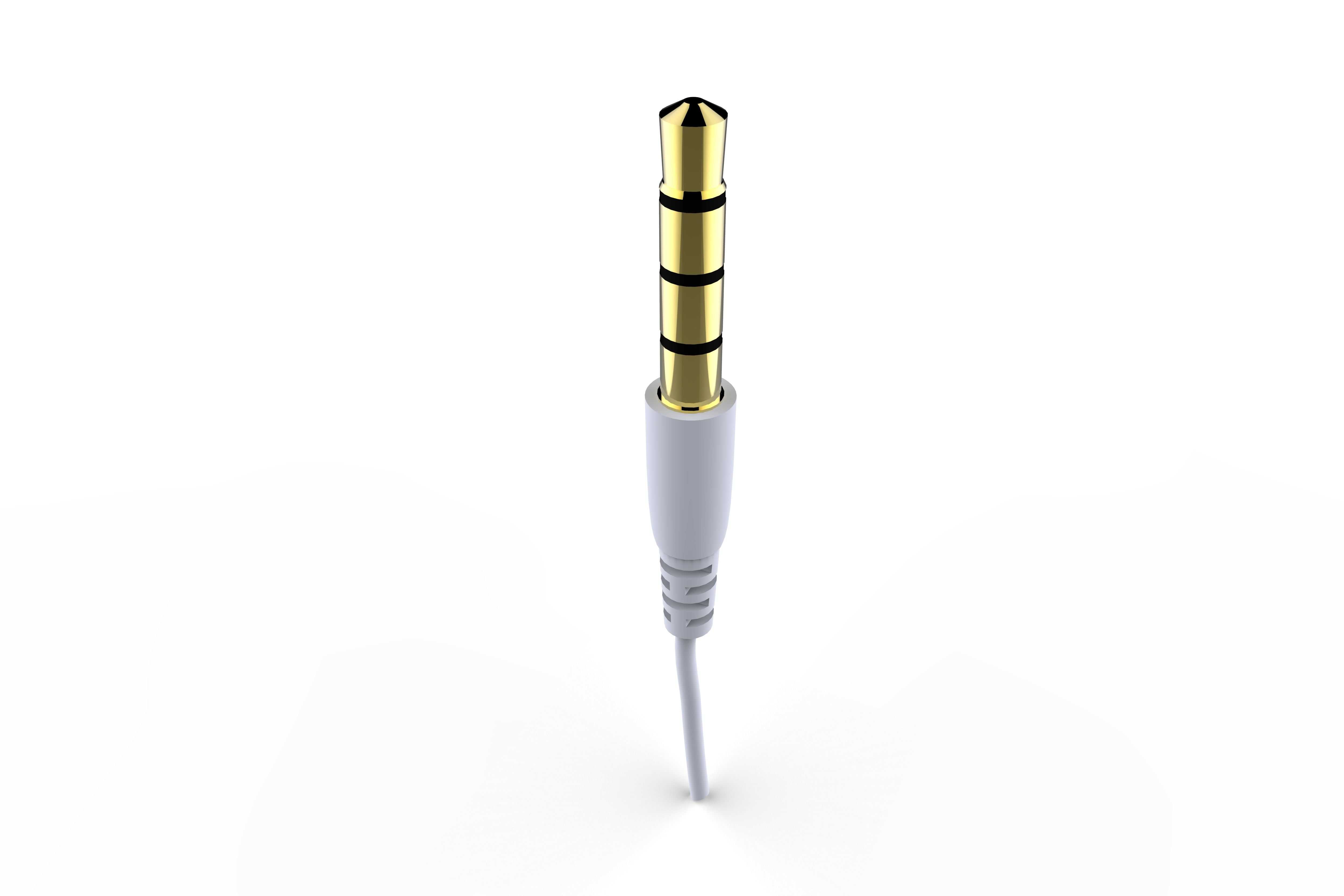

　　做这个结构设计的时候，首先要考虑的是插合后的接触可靠性，插针部分采用四段环形接触区的布局，每段接触区之间用绝缘隔层做物理隔离，避免不同信号通路之间出现串扰。插针的接触段做了轻微的锥度导向，前端做圆弧收头处理，插入对应母座的时候能顺着母座的导向斜面顺滑滑入，不会出现卡滞、刮伤母座接触弹片的问题。每段镀金接触区的宽度都经过匹配计算，既要保证和母座弹片有足够的接触面积，降低接触电阻，避免音频传输过程中出现信号衰减、接触不良导致的杂音，也要控制相邻接触区的间距，杜绝不同信号通道之间的短路风险。

　　插针尾部和线材衔接的塑模部分，没有做生硬的直角过渡，而是在出线位置做了多级阶梯状的防弯折结构，也就是日常使用中能看到的插头尾部的波纹状结构，这个结构的核心作用是分散线材弯折时的应力，避免线材在和硬塑模衔接的位置因为反复弯折出现铜丝断裂、外皮破损的问题。塑模部分的外径控制在和常规3.5mm插头匹配的尺寸，不会因为塑模过粗导致插入设备时和周边的接口产生干涉，比如部分轻薄笔记本的音频接口和USB接口间距较小，塑模外径过大就会出现插了音频头就没法插相邻USB设备的问题，设计时特意把塑模的最大外径控制在6mm以内，适配绝大多数设备的接口布局。

　　从安装边界来看，整个插头的总长度从插针最前端到出线位置的防弯折结构末端控制在合理范围，插入标准3.5mm音频母座后，外露的塑模部分长度不会过长，避免设备放在包里的时候插头因为外力磕碰出现掰弯母座、插针断裂的问题。插针的直径严格遵循3.5mm接插件的通用公差要求，直径公差控制在±0.02mm以内，既能保证插入时的顺滑度，不会因为尺寸过松导致接触晃动，也不会因为尺寸过紧导致插拔力过大，长期使用磨损母座接触件。

　　实际应用场景中，这类插头除了民用消费电子领域，在很多工业场景的音频通讯设备里也有大量使用，比如车间内的有线对讲终端、设备的音频调试接口，都需要这类可靠性高的接插件，所以设计时也考虑了一定的耐用性要求，插针基材采用铜合金材质，表面镀金处理，既能提升抗氧化能力，在多粉尘、湿度稍高的车间环境里也能长期保持稳定的接触性能，不会因为氧化出现接触电阻升高、信号中断的问题。绝缘隔层采用硬质绝缘工程塑料，耐温范围覆盖日常使用的-20℃到60℃区间，不会因为夏季车内高温或者冬季户外低温出现绝缘层变形、开裂的问题。

　　在结构建模的过程中，每一段环形接触区的位置都和通用四段式母座的弹片位置做了对位匹配，保证插入到位后每一段接触区都能和对应的母座弹片完全贴合，不会出现错位导致的信号通路断开。出线位置的内孔做了锥形收口，线材穿入后和塑模结合的位置有足够的拉脱力，能承受日常使用中不小心拉扯线材的外力，不会出现线材和插针脱焊、拉脱的问题。插针尾部的焊线位置做了定位槽，焊接音频线的四个芯线时，每个芯线都能对应卡入定位槽内，避免焊接时芯线错位导致的短路，也能提升焊接工序的装配效率，不需要工人反复调整芯线位置。

　　很多人觉得这类成熟的接插件结构不需要额外做设计优化，但实际在工程应用里，很多小厂做的音频插头容易出现用久了接触不良、尾部线材断裂的问题，本质就是结构细节上的公差控制不到位、防弯折结构设计不合理。这次的结构设计在防弯折结构的波纹数量、每段波纹的弧度上都做了调整，弯折时应力会分散在多段波纹上，而不是集中在塑模和线材衔接的那一个点上，经过反复弯折测试，能承受数千次的180度弯折而不出现线材内部铜丝断裂的问题。插针表面的镀金层厚度也做了匹配，既不会因为镀层太薄容易磨损露铜，也不会因为镀层过厚增加不必要的成本，平衡了耐用性和生产成本的需求。
