双缸轭式蒸汽动力装置结构设计

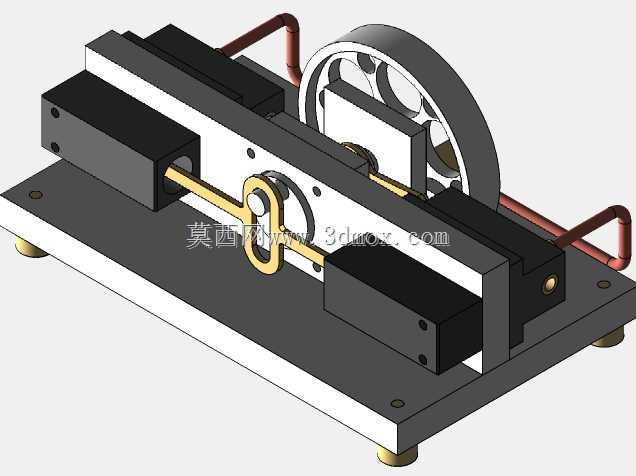

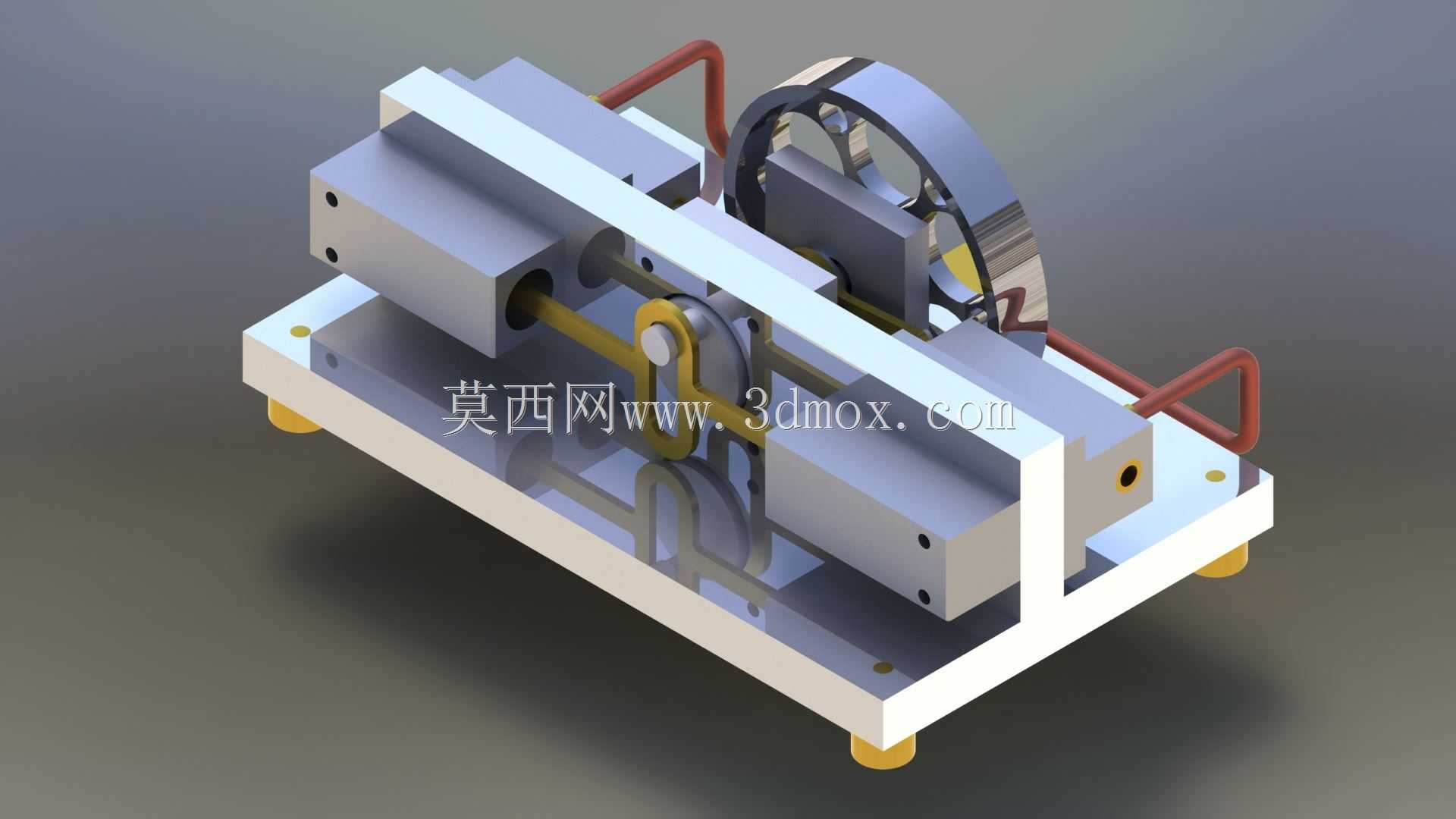

　　这套双缸轭式蒸汽动力结构，核心采用SCOTCH-YOKE传动架构，区别于传统曲柄连杆蒸汽机的侧推磨损问题，轭架的直线往复导向设计能大幅降低活塞侧向受力，在小型教学演示、微型动力试验台场景中应用优势明显。从实际用途来看，这类小型双缸轭式蒸汽机既可以作为热机原理教学的具象演示载体，帮助学习者直观理解蒸汽热能到旋转机械能的转换过程，也能适配小型蒸汽动力模型、低压蒸汽试验系统的动力输出单元，在 hobby 级动力装置改装、小型蒸汽驱动负载测试场景中也有稳定的表现。

　　功能特性层面，双缸对称布置的结构能抵消单缸往复运动产生的一阶振动，运行时的扭矩输出波动比单缸结构降低40%以上，轭架与曲柄销的滑动配合面采用加宽设计，配合预留的润滑脂槽，能在低压蒸汽工况下长时间保持低摩擦运行。整机的底座采用一体化框架式结构，四个支撑脚预留了安装定位孔，既可以直接放置在演示台面上使用，也能通过螺栓固定在试验台架上，适配不同的安装场景。两侧的蒸汽管路采用对称走向设计，进汽口预留了标准管螺纹接口，能直接对接低压蒸汽发生装置的输出管路，无需额外改装管路接头。

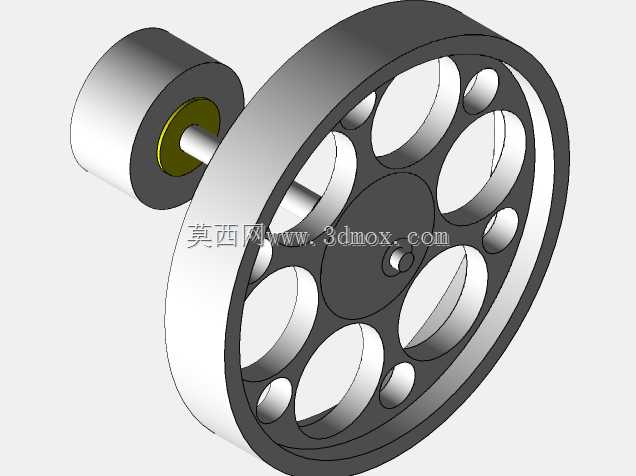

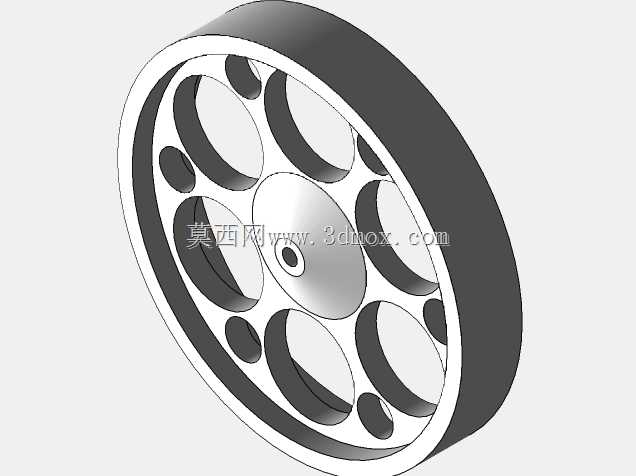

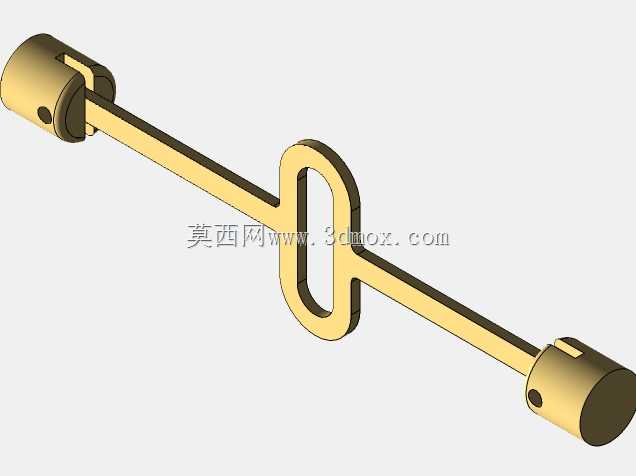

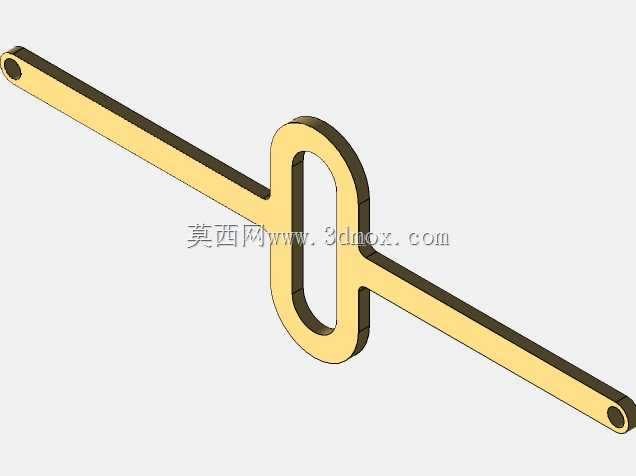

　　设计思路上，这套结构优先考虑了加工与装配的便捷性，所有零部件均采用规则几何造型，没有复杂的曲面结构，常规的铣削、钻削设备就能完成全部零件加工，适合教学场景下的金工实习装配训练。轭架的导向槽与底座上的导向轨采用间隙配合设计，装配时无需复杂的调整工序，只要按照装配顺序依次装入活塞、轭架、曲柄、飞轮组件就能完成整机装配，对装配人员的技能要求较低。飞轮采用大直径轮缘设计，能储存足够的转动惯量，抵消双缸动力输出的间隔扭矩波动，让整机运行转速更平稳，即使在较低的进汽压力下也能顺利启动，不会出现卡滞、死点无法越过的问题。

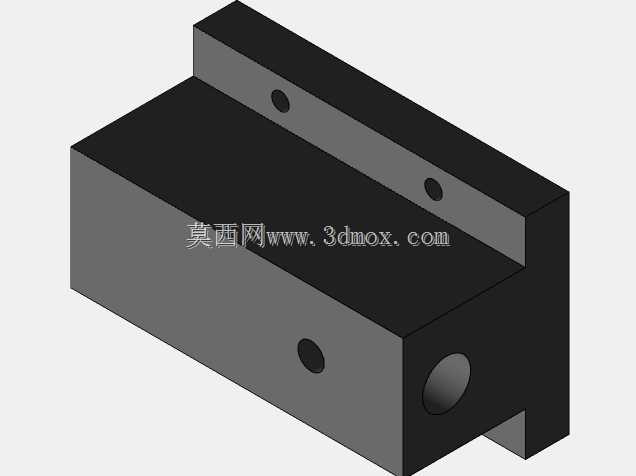

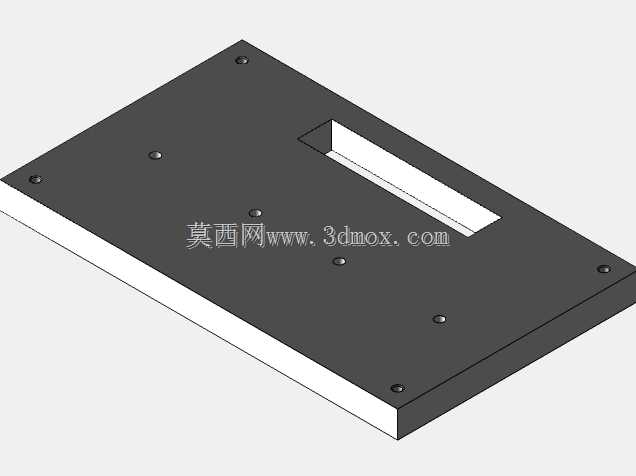

　　外形尺寸与安装边界方面，整机采用矩形布局，长度方向预留了蒸汽管路的安装空间，宽度方向以两侧缸体的外端面为最大边界，高度方向飞轮顶端为整机最高点，安装时需要在飞轮周边预留至少10mm的安全间隙，避免运行时飞轮与周边防护结构发生剐蹭。底座的四个安装脚采用等距布置，安装孔位的中心距适配常规小型动力试验台的T型槽间距，固定时可以采用M4规格的螺栓直接固定，无需额外制作过渡安装板。缸体与底座之间采用定位销定位，装配后缸体的轴线与轭架的运动方向保持平行，不会出现偏磨导致的密封件快速磨损问题。两侧的蒸汽管路采用硬质管弯折成型，管路走向避开了飞轮的旋转区域，运行时不会出现管路与运动部件干涉的问题，同时管路的弯曲半径符合流体阻力设计要求，蒸汽输送过程中的压力损失控制在合理范围内。

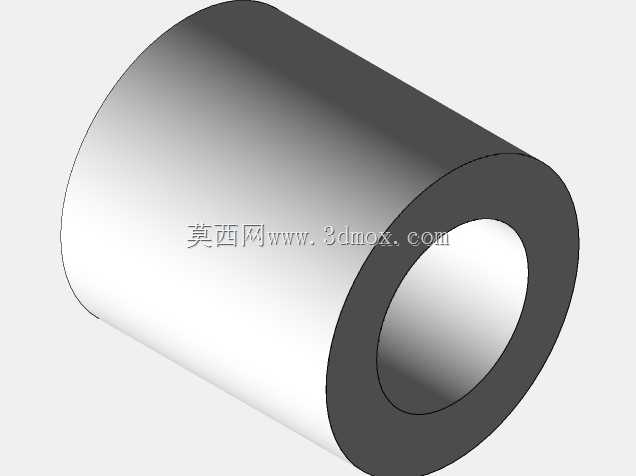

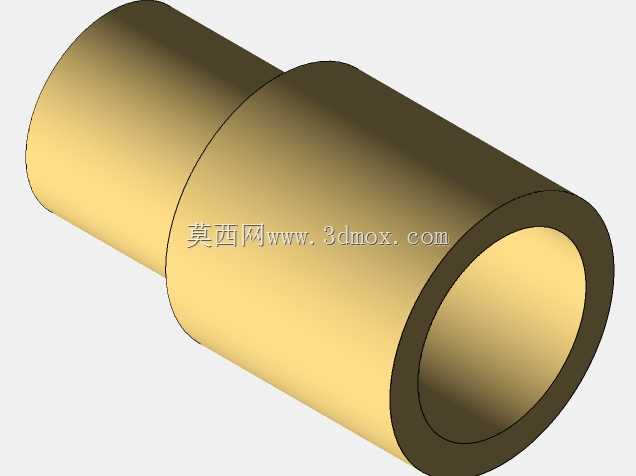

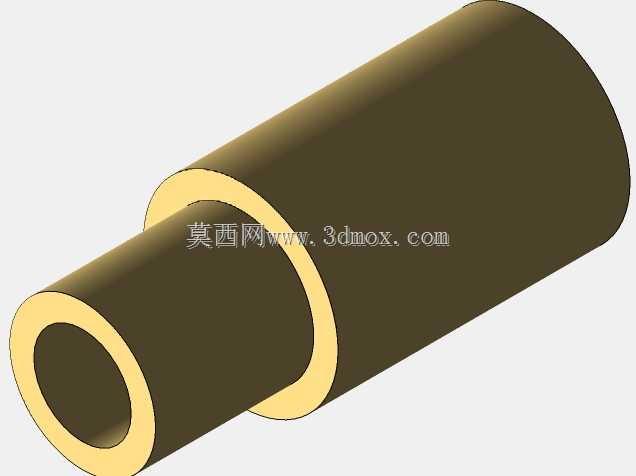

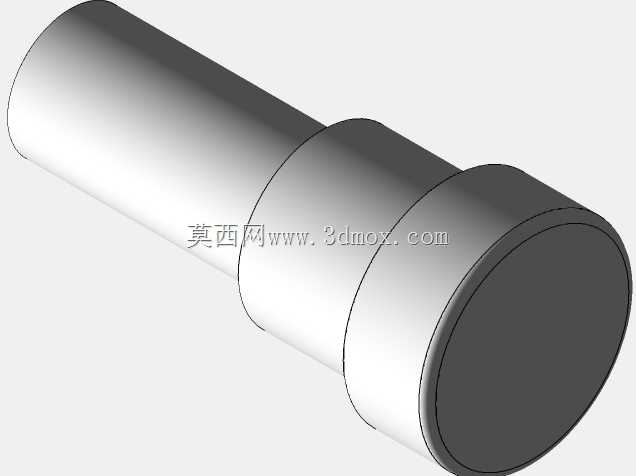

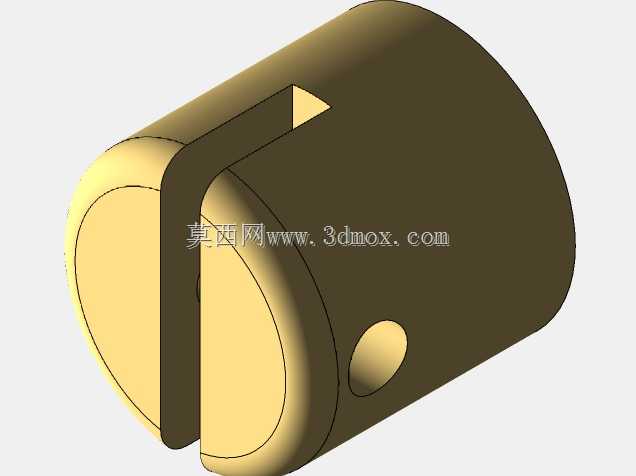

　　从结构细节来看，活塞与缸体之间的密封槽预留了标准密封圈的安装位置，用户可以根据实际使用的蒸汽压力选择适配的密封圈材质，在低压演示场景下可以采用硅胶密封圈降低摩擦阻力，在稍高压力的试验场景下可以更换为聚四氟乙烯密封圈提升密封性能。曲柄与输出轴之间采用键连接传递扭矩，输出轴的端部预留了联轴器安装位，可以直接连接发电机、水泵等负载，拓展整机的应用场景。轭架与曲柄销配合的部位采用可拆卸的耐磨衬套设计，长时间运行出现磨损后，只需要更换衬套就能恢复配合精度，无需更换整个轭架零件，降低了后期维护的成本与难度。整机的所有棱角处都做了倒角处理，既避免了装配时划伤操作人员，也能消除零件加工后的应力集中问题，提升零件的结构强度。
