手动三爪轴承拆卸拉拔工具结构

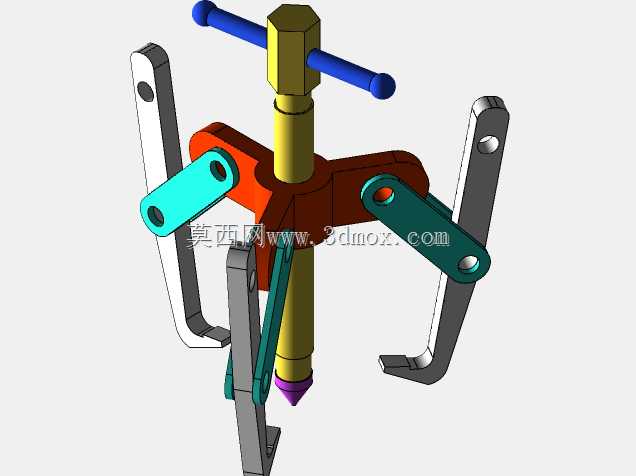

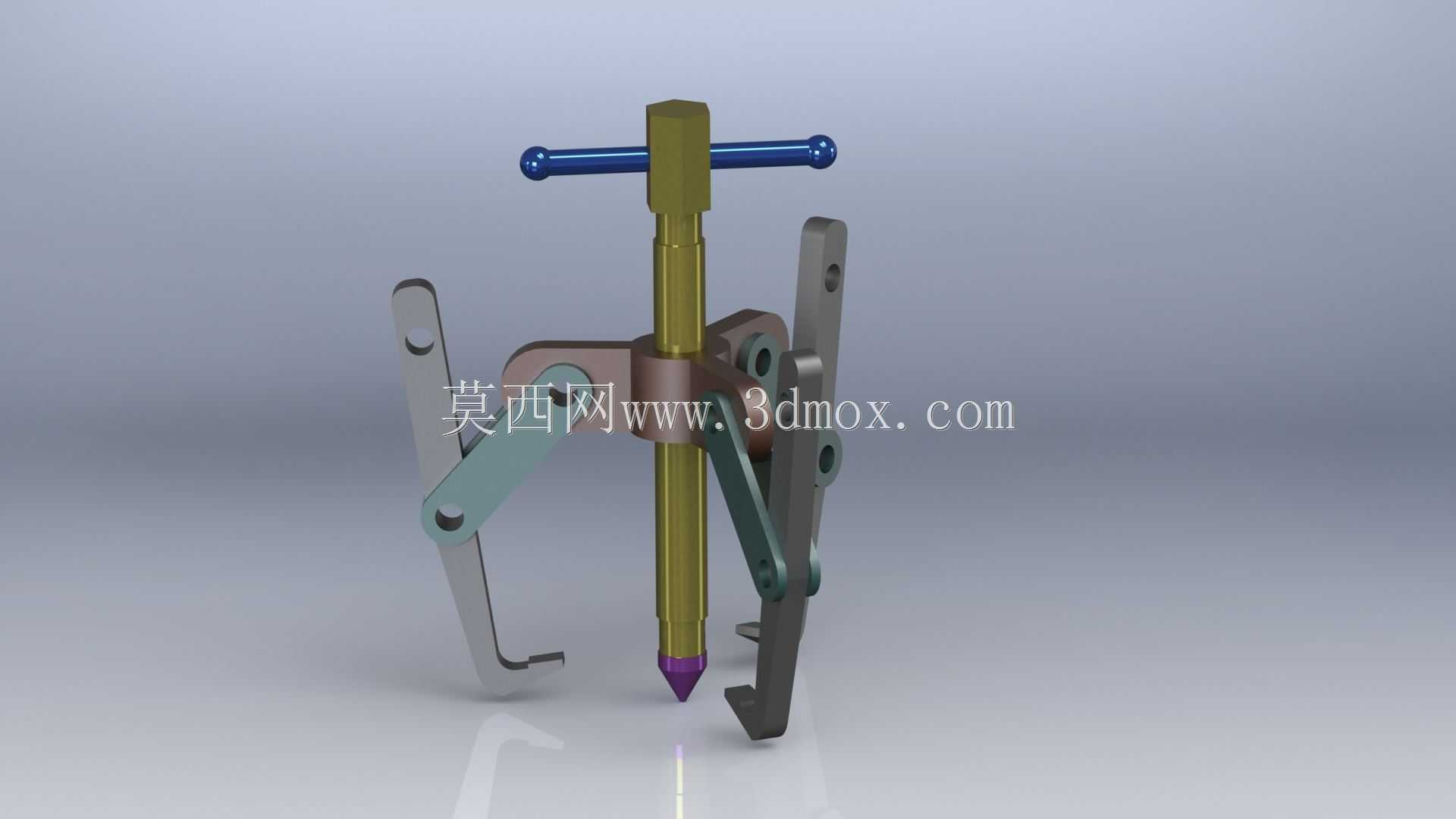

　　在设备运维、机械装配的现场场景里，轴系部件的拆卸一直是高频且考验操作规范性的环节，过盈配合的轴承、皮带轮、齿轮类零件如果采用撬棍敲击、蛮力拉扯的方式，很容易造成轴颈拉伤、配合面变形，甚至导致零件直接报废，三爪拉拔类工具就是针对这类作业需求设计的专用手动拆装器具。这款三爪拉拔结构采用中心顶杆配合三爪联动的布局，核心受力部件沿中心轴线对称分布，作业时三个卡爪可同步勾住待拆卸零件的外缘背面，中心顶杆的尖端抵在轴端的中心定位孔上，通过转动顶部的T型手柄带动顶杆螺旋进给，依靠螺旋副的机械增力，将卡爪的拉力沿轴向平稳传递到待拆零件上，把零件从轴段上匀速拉出，整个施力过程沿轴线方向，不会对轴和待拆零件产生偏载力矩。从结构设计逻辑来看，

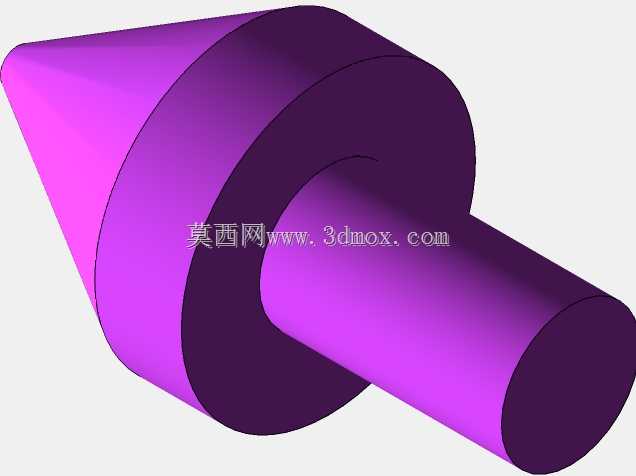

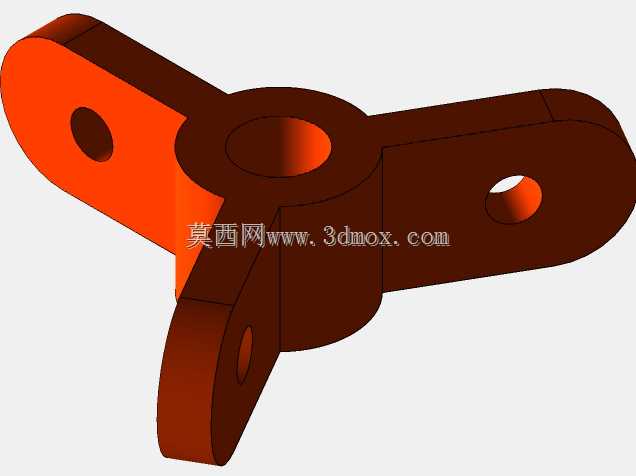

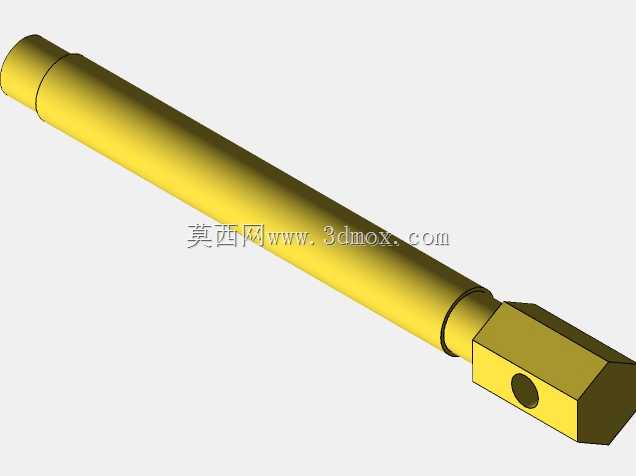

　　三个卡爪采用铰接式连杆结构，和中心滑套配合实现同步张合，能够适配一定直径范围内的圆形零件，不需要针对不同尺寸的零件频繁更换卡爪，卡爪的勾头做了内收的直角勾边，作业时可以牢牢卡在零件的背面台阶处，避免拉拔过程中滑脱；中心顶杆采用梯形传动螺纹，相比普通三角螺纹拥有更高的承载能力和自锁性能，进给过程平稳不会出现回退，顶杆的尖端做了硬化处理，长期抵压轴端中心孔也不会出现墩粗变形，顶部的T型手柄长度经过力臂优化，操作人员徒手转动就能输出足够的拉拔力，不需要额外加接延长杆，避免过载导致结构件变形。在实际使用的场景中，这类工具不需要外接动力源，不管是车间内的设备维保，还是户外现场的设备抢修都能直接使用，

　　操作时只需要先滑动中心滑套调整三个卡爪的张开直径，让卡爪勾住待拆卸零件的受力端面，调整顶杆位置让尖端对准轴端中心孔，匀速转动手柄即可完成拆卸，相比两爪拉拔结构，三爪的三点受力布局对中性更好，拉拔薄壁类零件时不容易出现零件偏斜卡滞的问题，也能减少零件因为受力不均产生的变形。从安装边界和尺寸适配来看，这款拉拔器的卡爪行程覆盖了常规中小型设备的轴承、联轴器拆卸需求，卡爪的有效勾接深度可以满足常规厚度的轮类零件拆卸，整体结构紧凑，工具收纳时可以将卡爪收拢到最小直径，占用工具箱空间小，日常维护只需要定期在螺纹副和铰接点涂抹少量润滑脂，就能保证张合和进给的顺畅性，不需要复杂的保养流程。结构设计上所有受力部件都做了等强度优化，卡爪的弯折处、

　　连杆铰接孔、中心滑套的受力面都做了应力分散处理，避免应力集中导致的断裂风险，顶杆和滑套的配合段做了导向设计，进给过程中顶杆不会出现径向晃动，保证拉拔力始终沿轴线方向，既能够保护待拆卸的零件不受损伤，也能降低操作人员的作业强度，是机械维修工位必备的通用拆装器具。
