落地式通风扇结构三维设计模型

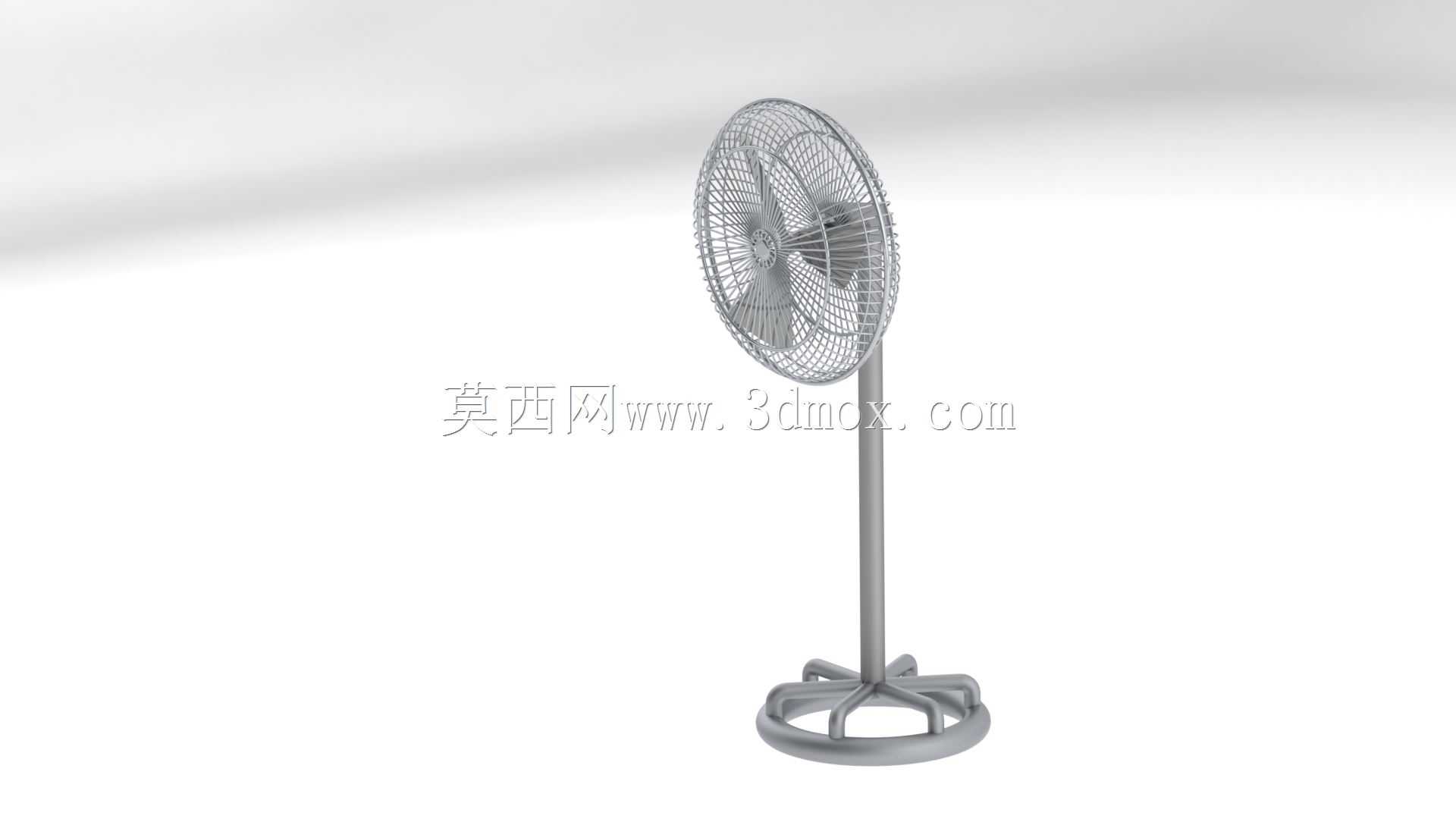

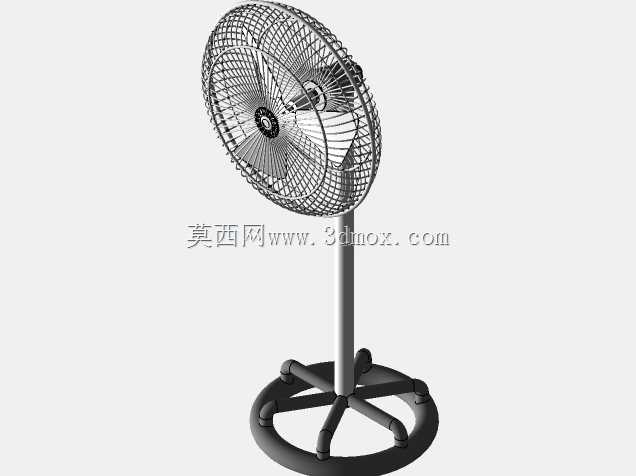

　　日常民用与小型商用场景的空气置换、局部降温需求，是落地式通风设备最核心的应用落点，这类设备不需要复杂的管路预埋，也无需固定安装点位，可根据人员活动区域、空间温感分布灵活调整摆放位置，适配出租屋、小型办公室、临街商铺、临时活动场地等多种缺乏固定通风设施的场景。从实际使用逻辑出发，这款落地通风扇的结构设计优先考虑了移动便捷性与运行稳定性的平衡，底部采用多辐条环形底座结构，相比传统十字型底座，环形结构的支撑覆盖范围更大，当设备受到侧向轻微碰撞、或是地面存在小幅不平整时，重心偏移量始终落在支撑边界以内，不会出现侧翻风险，同时辐条之间的镂空设计减少了底座材料用量，也降低了整体重量，单人即可轻松挪动设备位置。

　　立柱部分采用单杆直连结构，将动力组件与扇头部分的载荷垂直传递到底座中心位置，避免偏载带来的结构应力集中，立柱的管径选择兼顾了结构强度与外观协调性，过粗的立柱会遮挡出风路径、增加不必要的材料成本，过细则会在扇头高速运行时出现共振抖动，长期使用后连接处容易出现松动异响。扇头部分的网罩采用细密栅格结构，栅格间隙控制在安全范围内，避免运行过程中手指、异物误入扇叶区域造成安全隐患，同时栅格的导流角度经过匹配设计，不会对扇叶推动的气流造成过多阻挡，保证出风效率。

　　扇叶的曲面设计是决定通风效果的核心部分，这款模型的扇叶采用等距扭曲曲面，从叶根到叶梢的安装角逐步变化，匹配不同半径位置的线速度差异，让整个扇叶扫过区域的气流推动效率保持均匀，避免叶梢区域气流紊流带来的运行噪音，同时减少无用的功率损耗。扇头与立柱的连接位置设置了角度调节结构，可根据使用需求调整俯仰出风角度，覆盖不同高度的送风区域，不需要挪动整机位置就能调整气流覆盖范围。

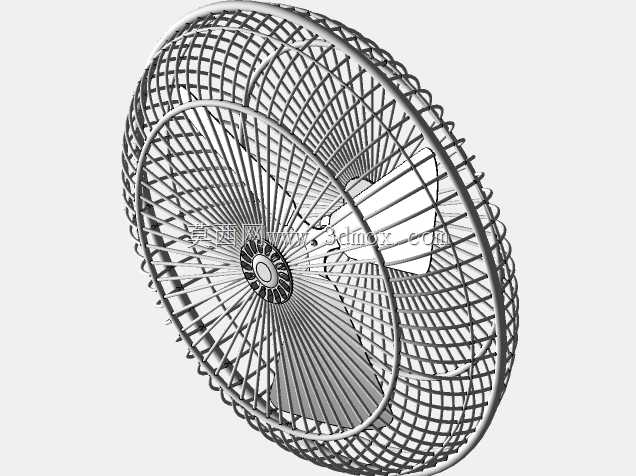

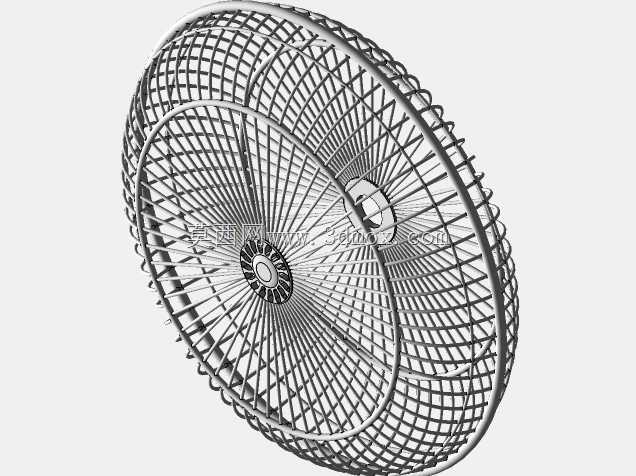

　　从安装边界来看，这款落地通风扇的整体占地范围仅为底座环形的投影面积，不需要额外预留侧面安装操作空间，摆放时仅需保证背部进风区域距离墙面或遮挡物留有足够的进风距离，避免进风受阻导致送风效率下降；整机高度处于常规成人坐姿到站姿的上半身高度区间，送风区域刚好覆盖人员活动的核心高度范围，不需要额外垫高或降低摆放位置。在结构细节处理上，所有部件的连接位置都做了圆角过渡，既避免了锐边带来的装配、使用划伤风险，也让整体外观线条更流畅，网罩的前后圈采用卡扣式连接结构，不需要额外的紧固件就能完成装配，后期拆卸清洁扇叶时操作更便捷，不需要借助专用工具就能完成网罩拆分。

　　动力组件隐藏在扇头后部的罩壳内部，罩壳表面设置了散热格栅，保证电机运行过程中产生的热量能够及时散出，避免长期高温运行缩短部件使用寿命，同时罩壳的流线型设计也能减少后部气流扰动，降低运行时的风噪。底座底部预留了防滑垫安装槽，装配防滑垫后可以增加底座与地面之间的摩擦力，即使在光滑的瓷砖地面上运行，也不会因为整机的轻微振动出现位置滑移。从结构建模的角度来看，这款模型完整还原了各个部件的装配关系，扇叶与电机轴的配合位置、网罩的卡扣对位结构、立柱与底座的连接止口、角度调节的卡位结构都做了精准还原，可直接用于结构验证、外观改型设计参考，也可作为同类通风产品结构设计的基础参照，帮助设计人员快速理清落地式通风设备的结构逻辑，减少前期结构方案梳理的时间成本。
