复古木质轮式仿古礼炮结构设计

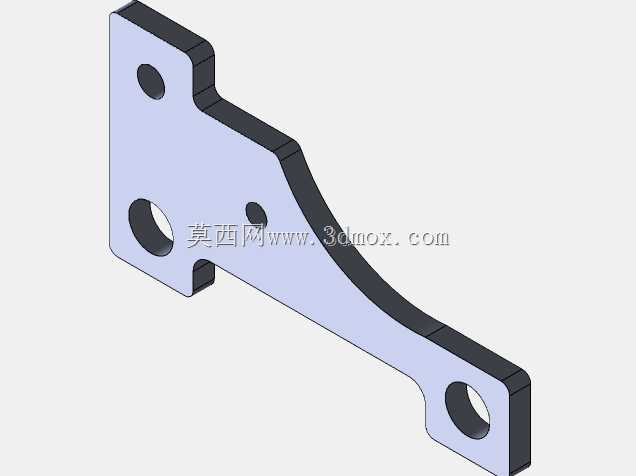

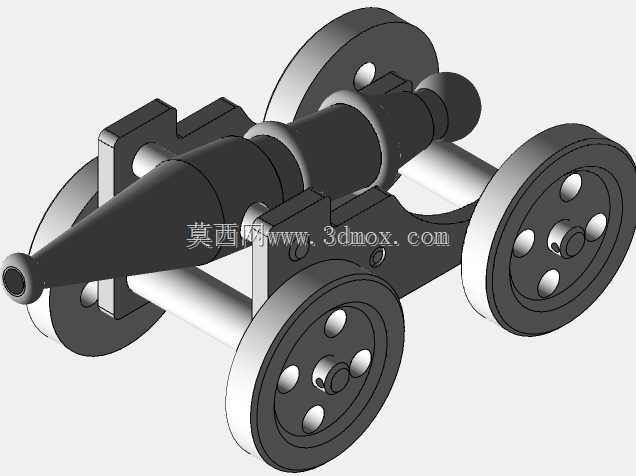

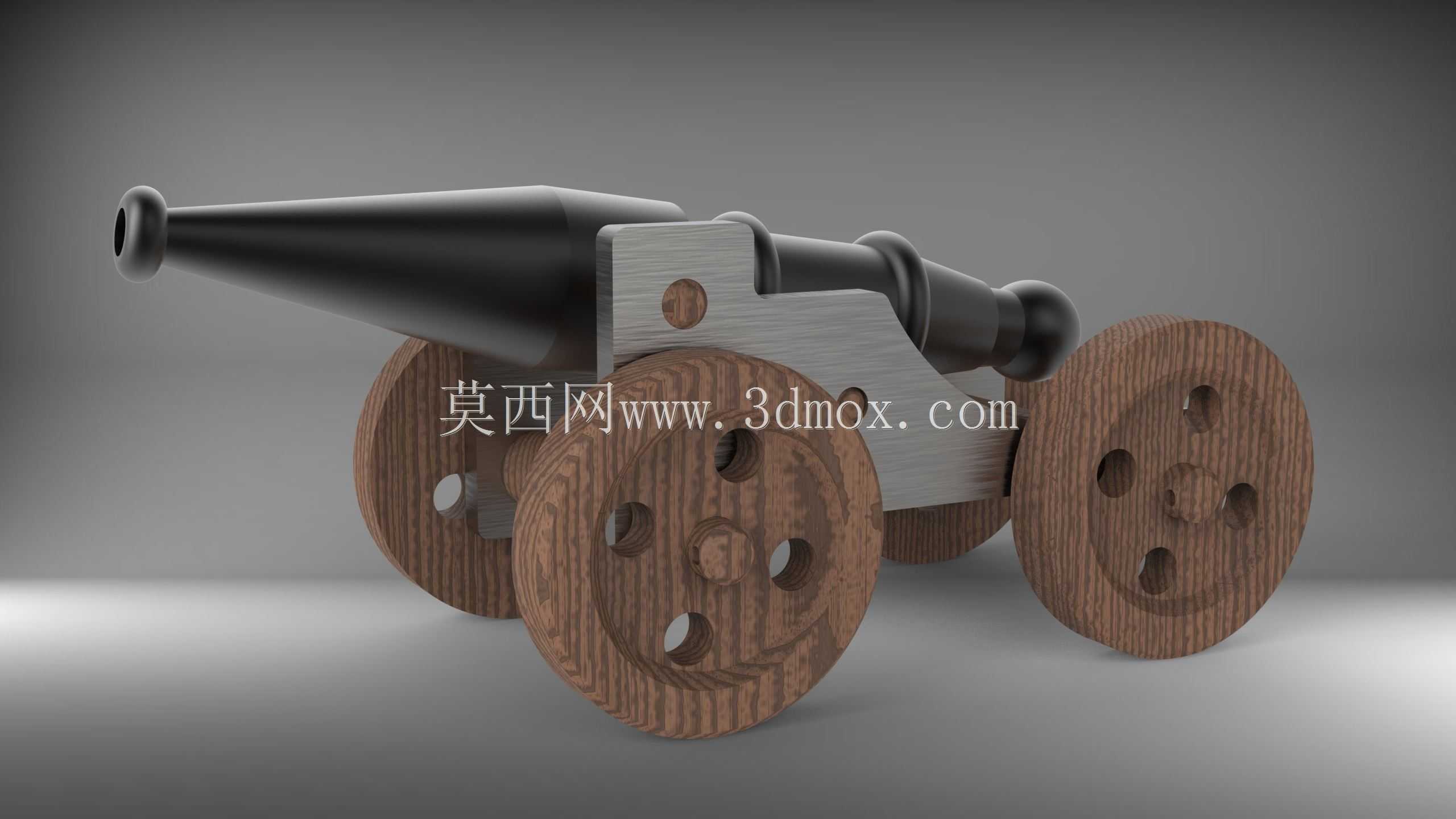

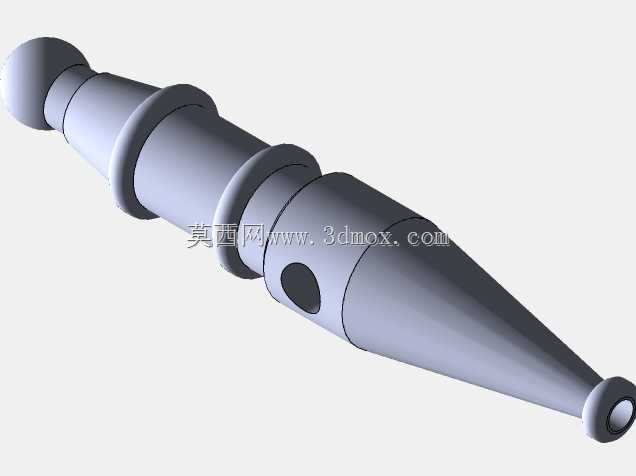

　　这款仿古轮式炮的结构设计，核心围绕场景展示与复古工艺还原展开，在文旅场景的仿古礼宾演示、文创展陈、科普教具领域都有明确的适配性。从结构拆分来看，整体分为炮管总成、炮架支撑、轮组行走三个核心模块，炮管采用前细后粗的锥膛外形，尾部设置封闭的炮尾堵头，炮身中部预留与炮架铰接的销轴安装位，可实现小角度的俯仰调节，满足礼炮演示时的角度调整需求，炮管内壁做等径光面处理，适配礼宾场景下的空包鸣放使用，无需适配实弹发射的高压工况，壁厚设计在满足结构刚性的前提下做了轻量化处理，避免整体重量过大不便于展陈移动。炮架部分采用板式金属支撑结构，左右两块支撑板通过横向销轴与炮身连接，支撑板上开设多组减重孔，同时预留木质装饰嵌件的安装槽，

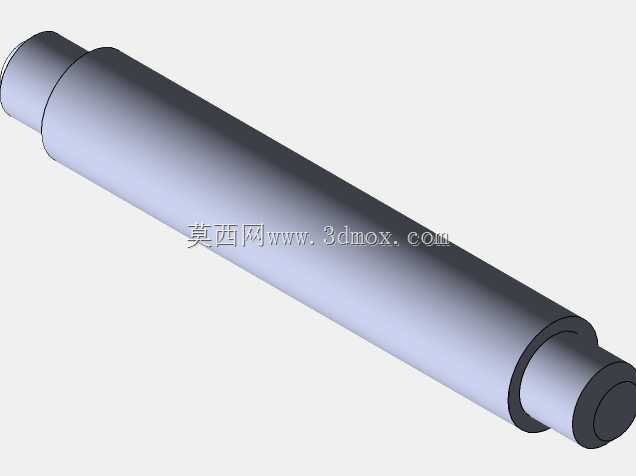

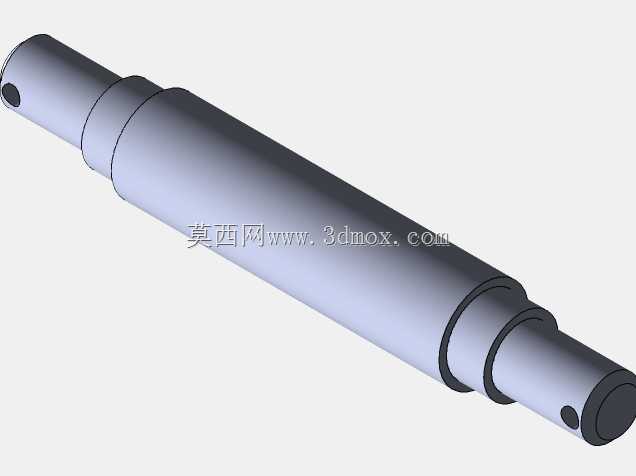

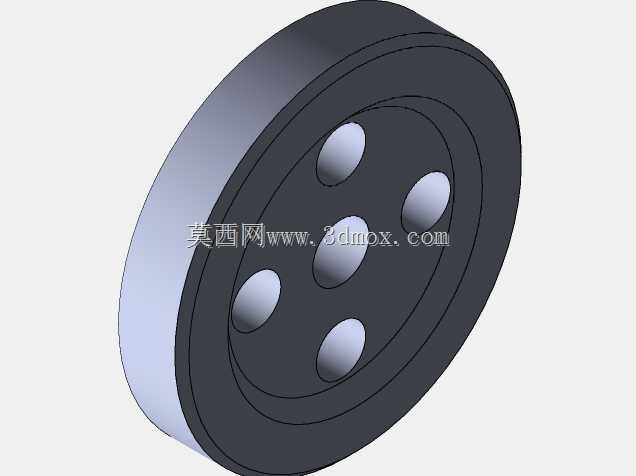

　　金属支撑板的边缘做圆弧倒角处理，避免锐边划伤，支撑板下部与轮轴安装座做一体化铣削成型，保证轮组承载时的结构强度，轮轴贯穿左右安装座，两端伸出部分直接与木质轮组过盈配合，无需额外的紧固件连接，简化装配流程的同时还原古炮的结构特征。轮组采用四组木质辐条轮结构，前后轮直径一致，轮辐上开设均匀分布的镂空孔，既减轻轮体自重，又还原古旧木轮的视觉特征，轮缘做圆弧过渡处理，在平整的硬质铺装地面上可顺畅推行，轮体与轮轴的配合面做耐磨处理，嵌入铜质衬套降低转动磨损，满足频繁移动展陈的使用需求。设计过程中优先考虑了装配的便捷性，所有零部件均采用常见的机加工与木工工艺即可实现，炮管可采用金属铸造后车削成型，支撑板采用板材激光切割后铣削安装位，

　　木轮可采用实木车削后做表面碳化做旧处理，表面涂装可根据展陈需求调整金属件的做旧程度与木轮的纹理质感。安装边界方面，整体轮距控制在适配常规展陈台面的宽度范围内，炮身水平状态下的总高度不超过常规展柜的内部净高，俯仰调节到最大角度时炮口不会超出轮组的支撑投影范围，避免重心偏移发生倾覆，炮架底部预留可选装的固定孔位，在长期固定展陈时可通过膨胀螺栓与地面或展台连接，提升放置稳定性。在功能特性上，俯仰调节结构采用阻尼销轴连接，调整角度后可自行锁止，无需额外的锁紧机构，操作简便，整体重心落在前后轮组的中心区域，推行时不会出现翘头或尾部下沉的情况，单人即可完成短距离的移动移位。针对科普教具场景，结构上预留了可拆卸的设计空间，可将炮管、炮架、

　　轮组快速拆分，用于机械结构科普演示时的拆装教学，帮助学习者理解铰接结构、轮轴传动、重心匹配的基础机械原理。针对文旅礼宾场景，炮尾可适配电子点火模块，安装空包弹或电子礼花弹，实现鸣放效果，炮身内部预留了点火线路的走线槽，线路可隐藏在炮架支撑板的内侧，不破坏整体的复古外观。设计时也充分考虑了不同使用场景的适配性，若用于户外长期展陈，可将木质轮组替换为仿木金属材质，金属件表面做防锈喷涂处理，提升耐候性，若用于室内文创展示，可在炮身表面增加蚀刻纹饰，提升工艺质感。
