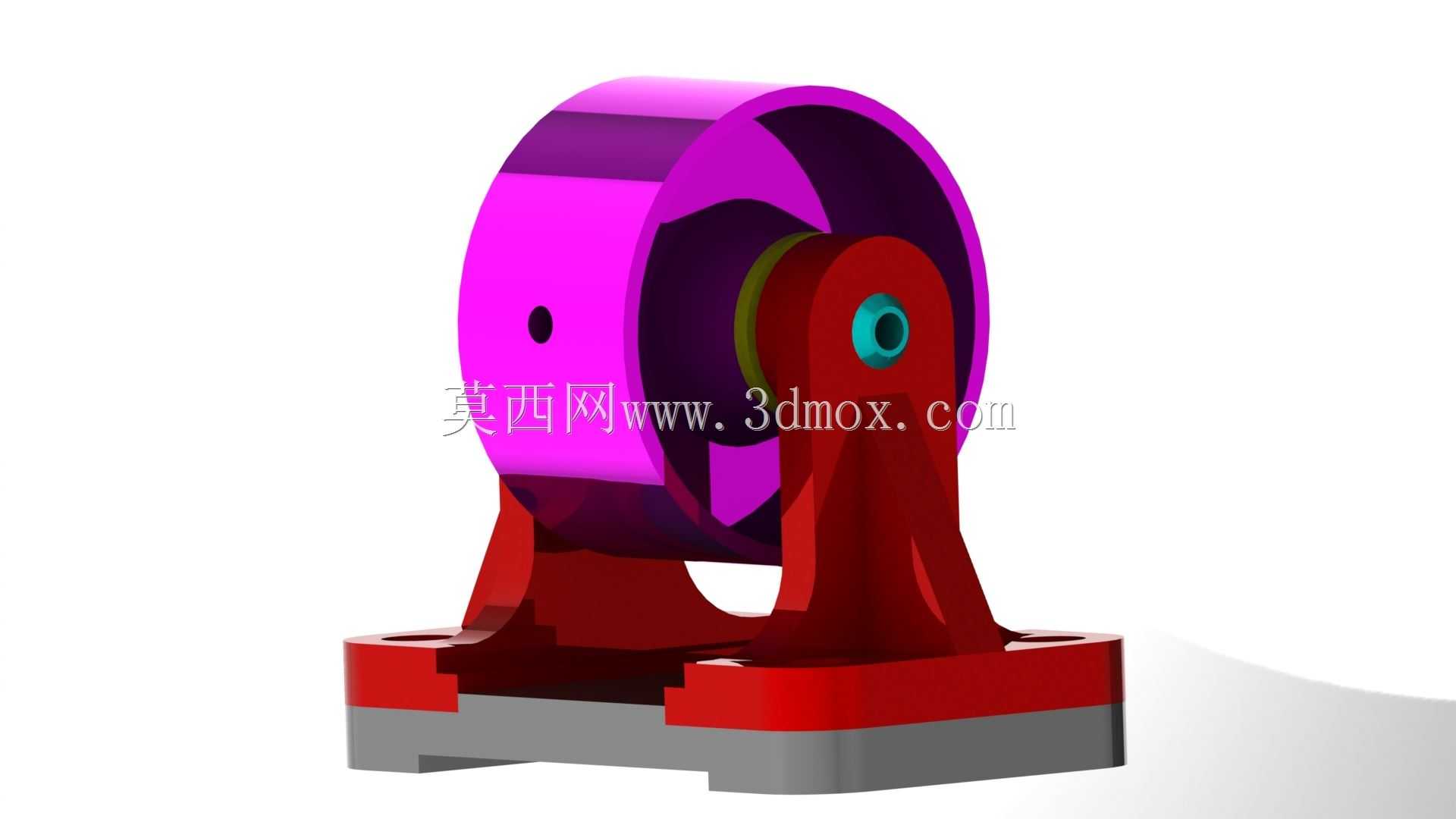

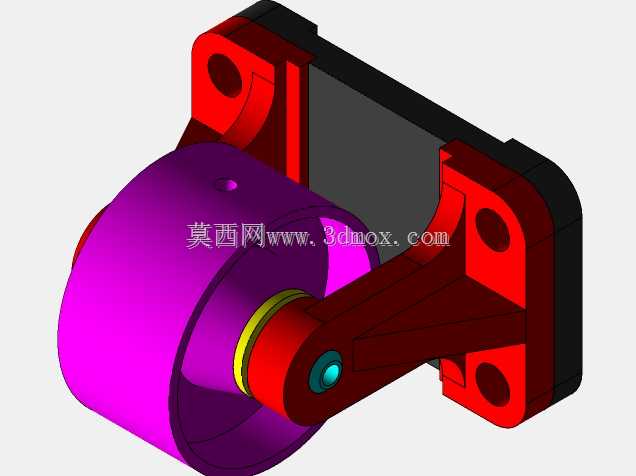

在常规的工业传动场景里,皮带轮作为摩擦传动的核心部件,往往需要搭配独立的轴承座、安装支架完成装配,多零件拼接的形式不仅会累积装配公差,还会在长期运行的振动工况下出现连接螺栓松动、带轮同轴度偏移的问题,这款带一体式安装支座的皮带轮结构,正是针对这类现场痛点做的集成化设计。先从实际安装边界来看,底部的安装基座采用了带定位止口的分体式压装结构,基座底面预留的两个安装槽适配常用的M12规格T型螺栓,可直接固定在型材机架或者铸铁设备平台上,安装时不需要额外加工定位销孔,基座两侧的支撑臂采用了变截面的筋板过渡,从基座底面到带轮轴承安装位的壁厚逐步收窄,既保证了支撑刚性,又控制了整体的铸件重量,避免不必要的材料浪费。
带轮部分采用了单槽宽幅轮缘设计,轮缘的工作面做了微弧凸起处理,能在三角带运转时自动对中,避免皮带跑偏掉带的问题,轮缘侧面预留的小孔是动平衡校正时的去重孔,在完成粗加工后可通过这个位置去除多余重量,将带轮的动平衡等级控制在G6.3以内,满足1500转/分钟以内的常规传动转速要求。支撑臂中间的轴承安装位采用了台阶孔设计,可直接装入标准深沟球轴承,轴承内圈配合的轴孔做了倒角导向,装配时不会刮伤轴承密封圈,轴孔外侧预留了端盖安装螺纹孔,可加装防尘端盖阻挡车间内的粉尘、切削液进入轴承腔,延长轴承的维护周期。从设计思路上看,这款结构没有采用传统的分体式带轮加独立轴承座的方案,而是将支撑支座和带轮的防护腔体做了一体化设计,
带轮的下半部分被支座的弧形围挡包裹,一方面能避免运转时人员误触旋转的带轮造成安全事故,另一方面也能阻挡外部的杂物卷入皮带和轮缘的啮合面,减少皮带的异常磨损。在实际应用场景中,这类集成式皮带轮组件多用于小型输送线的动力端、台式加工设备的主轴传动、农用机械的辅助传动单元,相比分体式结构,它的装配环节不需要反复调整带轮和电机轴的平行度,支座的加工精度在铸造完成后通过一次装夹即可完成轴承孔、安装底面的精加工,从根源上保证了带轮旋转轴线和安装面的平行度,现场安装时只需要固定基座螺栓,调整电机位置张紧皮带即可完成装配,能大幅减少现场安装的调试时间。在尺寸链的设计上,轴承安装孔的中心高到基座底面的距离做了公差控制,保证同批次组件的安装高度一致,
在多单元联动的输送线场景中,不需要额外调整垫片来补偿高度差,带轮的轮缘宽度适配常用的A型三角带,不需要定制特殊规格的传动带,后期维护更换配件的通用性更强。支座的底部采用了灰铸铁材质,具备良好的减振性能,能吸收皮带运转时产生的振动,避免振动传递到整个设备机架,带轮部分可根据实际传动功率的需求选择铸铁或者铝合金材质,铝合金材质的带轮重量更轻,适合对启动惯量有要求的频繁启停传动场景,铸铁材质的带轮耐磨性更好,适合长期连续运转的重载传动场景。在结构细节上,支撑臂和基座连接的位置做了圆角过渡,避免应力集中导致的铸件开裂,即使在皮带张紧力较大的工况下,支撑臂也不会出现变形断裂的问题,轴承孔的内侧预留了挡圈槽,可装入孔用弹性挡圈对轴承外圈做轴向定位,不需要额外设计轴承压盖,简化了零件数量。
