铰接式管路连接关节结构三维设计

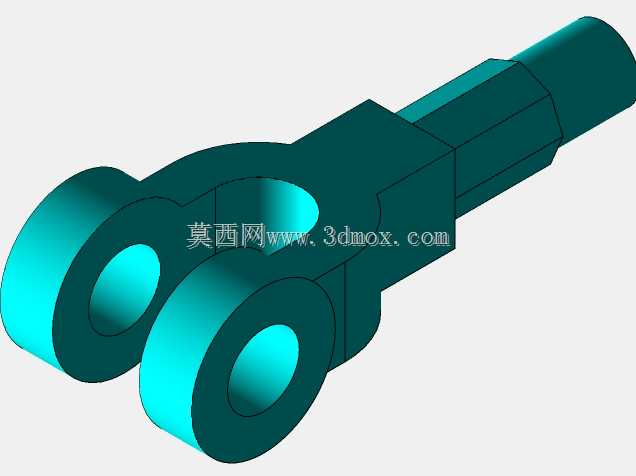

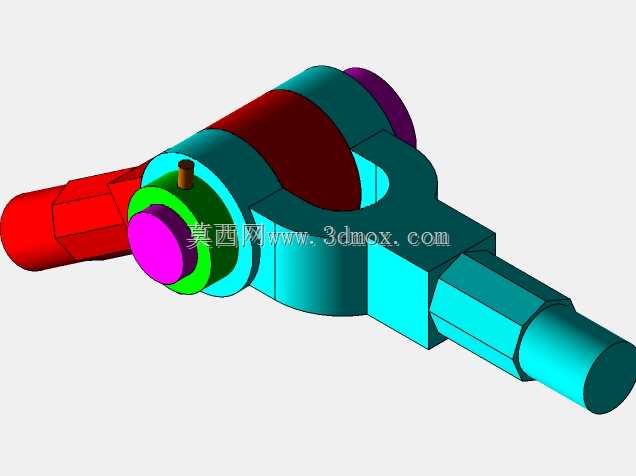

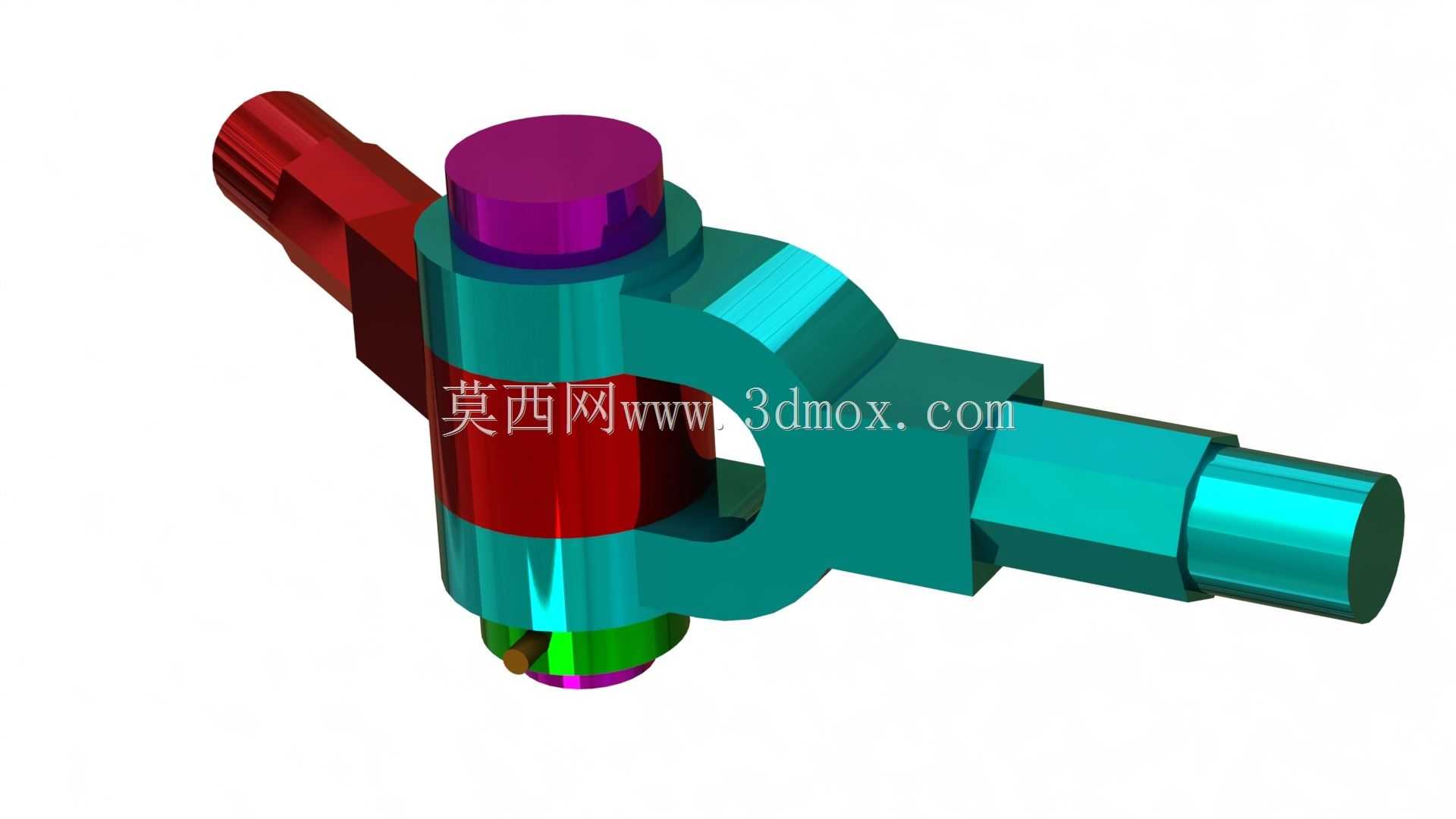

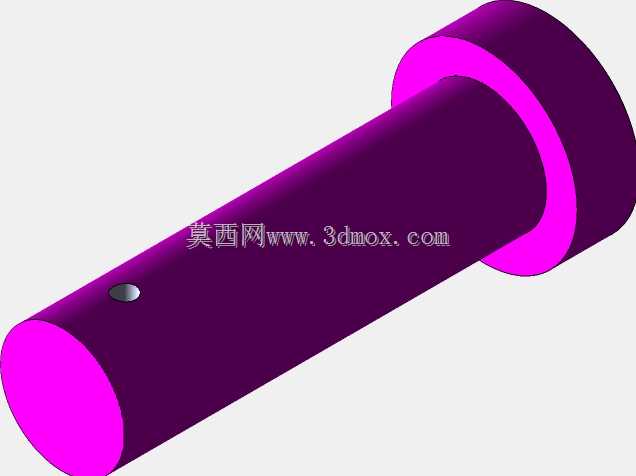

　　这类铰接式连接关节，多应用在需要小角度摆动调整的流体管路布设场景中，常见于工程机械液压管路、气动控制回路、小型设备润滑管路的连接节点上，核心作用是在两个硬管布设存在角度偏差、或是设备运行中存在小幅相对位移的位置，替代刚性硬连接，避免管路因反复形变出现应力集中开裂、密封失效泄漏的问题。从结构设计逻辑来看，整个零件采用分体组合式构型，主体为带环形铰接抱箍的基座结构，两侧伸出同轴的外螺纹连接端，分别对接两侧的硬管或软管接头，抱箍内孔穿装铰接销轴，销轴上下端设置限位台肩与锁紧结构，防止铰接副在工作中脱出，销轴中心预留流体通道，实现两侧管路在铰接状态下的介质连通。设计过程中首先要确定铰接副的转动角度范围，

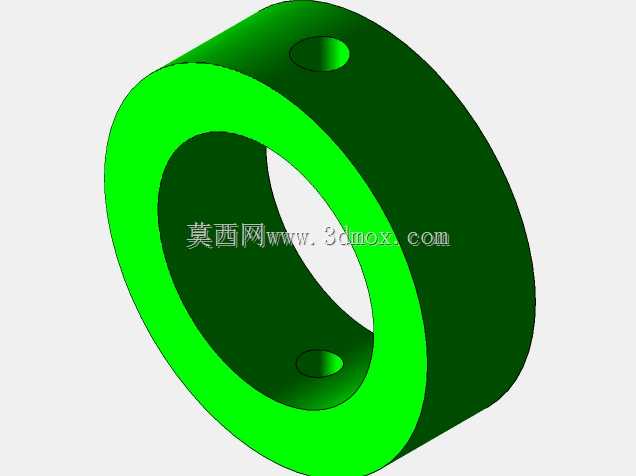

　　常规工况下这类关节的单平面摆动角度控制在±15°以内，完全覆盖设备运行中管路的位移补偿需求，不会因为转角过大导致内部流道截面突变、增加介质流动阻力。外形尺寸方面，两侧连接端的公称通径匹配常用的6mm、8mm中小通径管路，连接螺纹采用标准公制细牙螺纹，保证和常规管路接头的互换性，铰接抱箍的外径比连接端外径大30%左右，保证铰接位置的结构强度，同时控制整体安装空间，安装时的最小边界需要预留出铰接摆动的空间，避免和周边的机架、其他管路产生运动干涉。结构细节上，铰接配合面预留了密封件安装槽，可装入O型橡胶密封圈，在铰接转动过程中始终保持密封面的贴合，杜绝介质从铰接配合间隙泄漏，两侧连接端的根部设计了六方受力台，方便安装时用扳手夹持拧紧，

　　不会因为拧接头时导致铰接部分承受额外扭矩。这类关节和普通的直角接头、直通接头相比，最大的优势是不需要在装配时精准控制管路的对接角度，允许现场布设时根据实际空间调整铰接角度，降低管路预制的精度要求，同时在设备运行产生振动、部件小幅位移时，铰接副可以小幅转动吸收位移量，避免管路接头承受交变应力，大幅提升管路系统的使用寿命。建模过程中需要重点关注铰接配合面的同轴度公差，保证销轴和抱箍内孔的配合间隙控制在0.02-0.05mm之间，间隙过大会导致密封偏磨泄漏，间隙过小则会出现铰接转动卡滞，无法实现角度补偿功能，同时流道的转接位置全部采用圆角过渡，减少介质流动时的压损，避免杂质在流道转角位置堆积。实际选型应用时，

　　需要根据管路的工作压力匹配对应壁厚的结构尺寸，低压气动回路可以采用轻量化的壁厚设计，中高压液压回路则需要加大铰接销轴的直径、增加抱箍的壁厚，保证承压能力满足工况要求，安装时铰接副的转动平面需要和管路的位移方向保持一致，才能最大化发挥角度补偿的作用，如果安装方向偏差，会导致铰接副无法吸收位移，失去设计的功能意义。
