成型机用齿轮连杆式快回运动执行机构

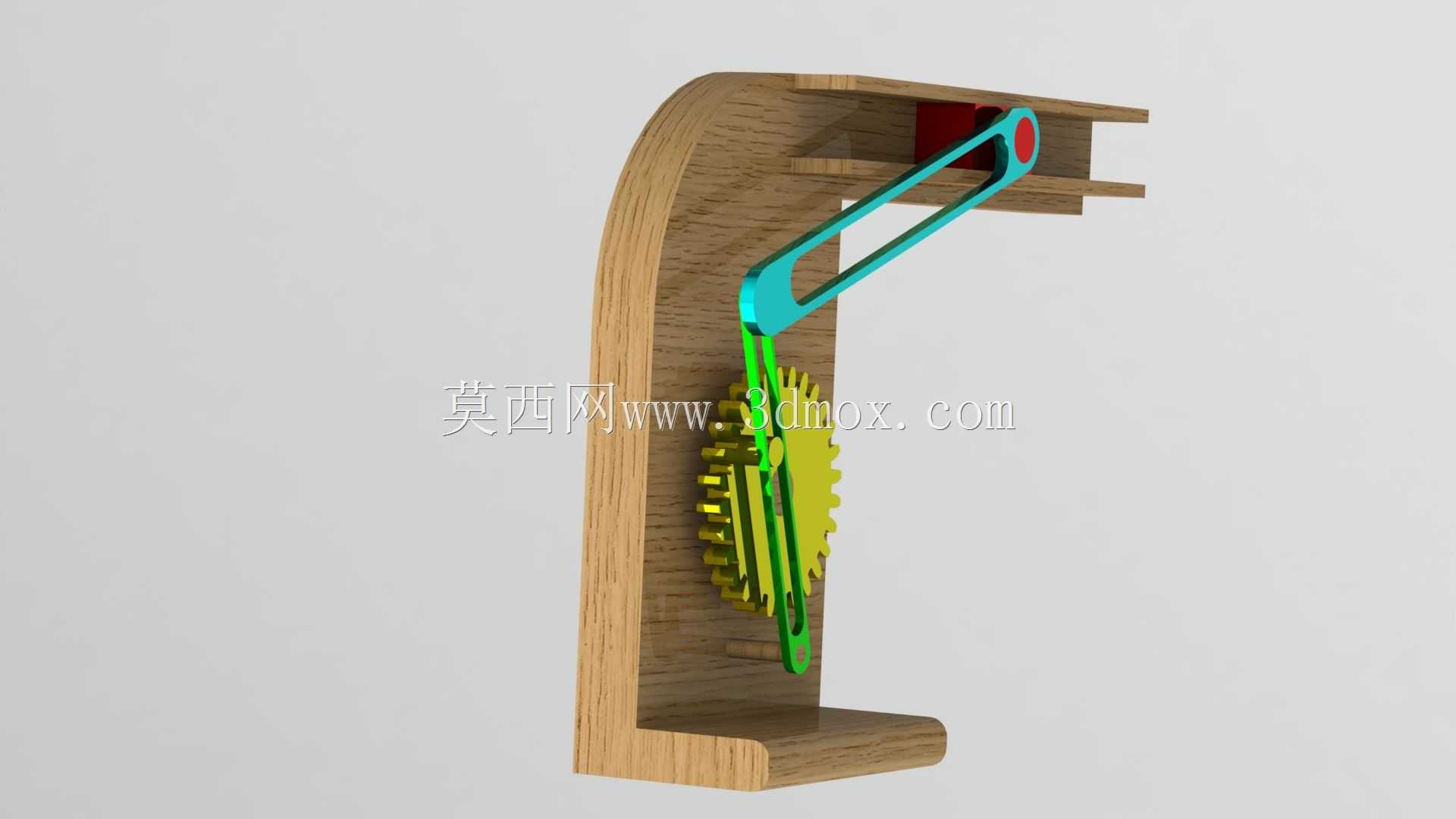

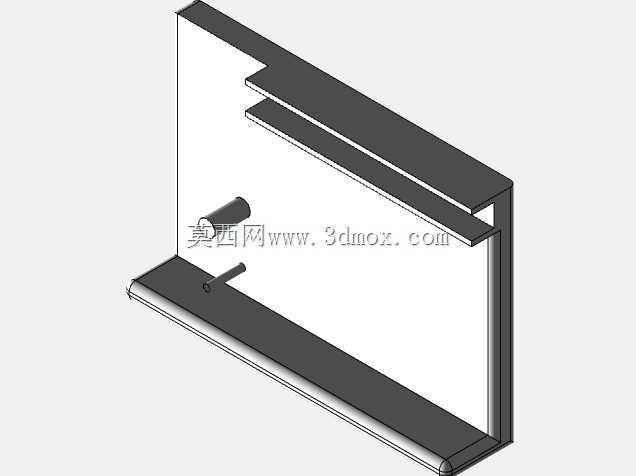

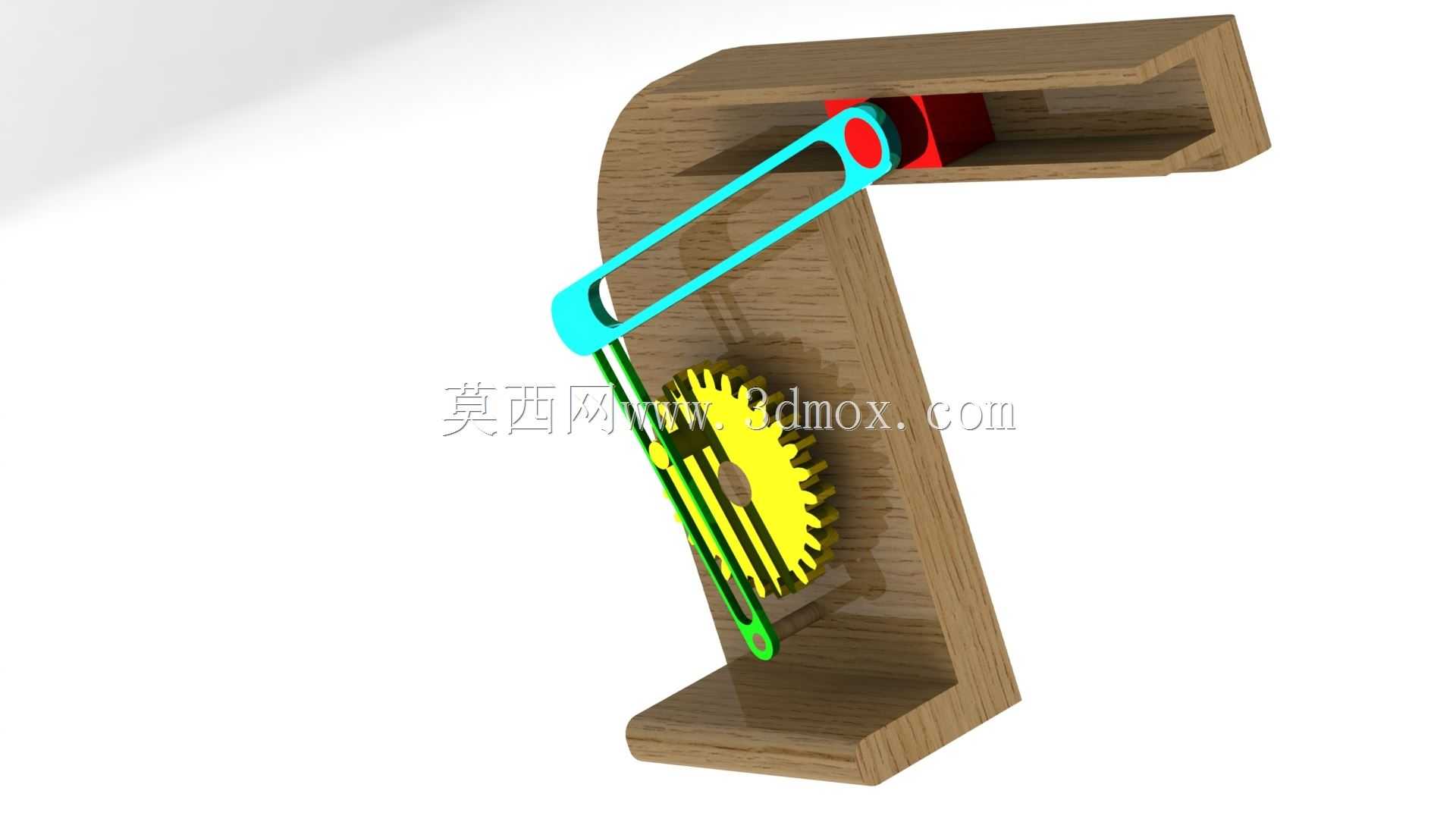

　　这套快回运动执行机构，主要适配中小型冲压成型、裁切类成型设备的主运动单元，在实际产线布局中，这类机构常被布置在设备机身的中上段安装腔体内，直接连接设备的主驱动输出轴，承担工作行程慢进、回程快退的运动转换功能，能在保证成型工序施压稳定性的前提下，大幅压缩非工作行程的耗时，提升单台设备的单位时间产出效率。从结构组成来看，整套机构依托L型的木质安装基座做支撑，实际量产场景中该基座会替换为焊接或铸造成型的钢制机身安装面，预留的安装孔位完全匹配常规成型设备的机身安装基准，安装边界的宽度控制在320mm以内，垂直方向高度不超过480mm，水平方向伸出长度不超过260mm，不会过度占用设备内部的走线、排屑空间，适配多数桌面级、

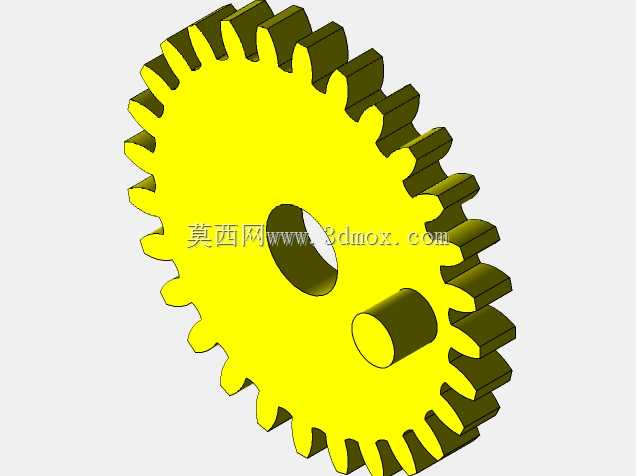

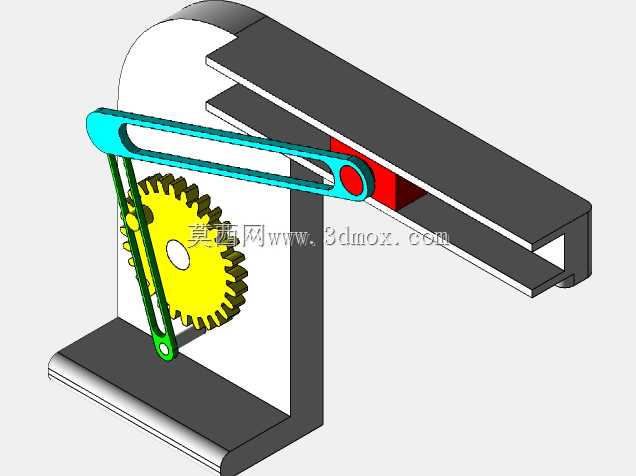

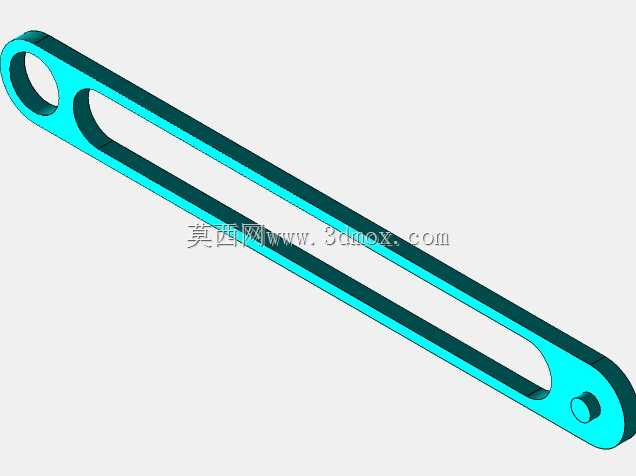

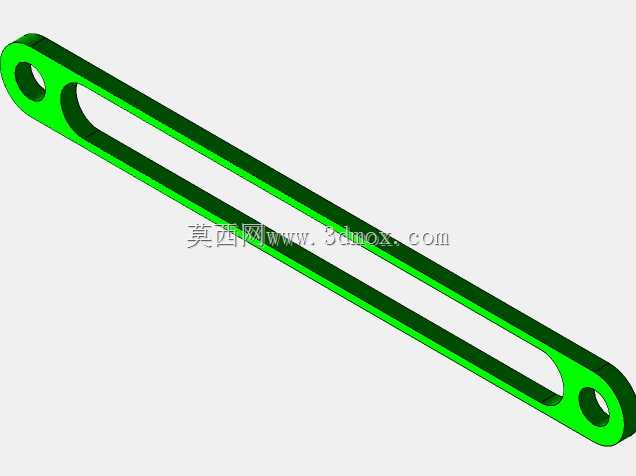

　　小型立式成型设备的内部空间余量。核心传动部分采用不完全齿轮搭配长连杆的组合方案，黄色的不完全齿轮作为主动件，和设备驱动端的减速输出轴直接固连，齿轮的有齿段包角对应机构的工作行程区间，当齿轮转动至有齿段与从动齿扇啮合时，会带动青色的长连杆做匀速的慢摆运动，连杆末端连接的滑块执行件就会沿着基座上部的水平滑槽缓慢推进，这个阶段的运动速度平稳，无明显冲击，能保证成型压头、裁切刀具接触工件时的施压均匀性，避免工件出现压痕、裁切崩边等质量缺陷。当齿轮转动至无齿段时，啮合状态脱开，连杆会在配套复位构件的作用下快速摆回初始位置，带动滑块快速退回原点，这个回程阶段的运动速度约为工作行程的2.7倍，能有效减少空程等待时间。设计过程中，

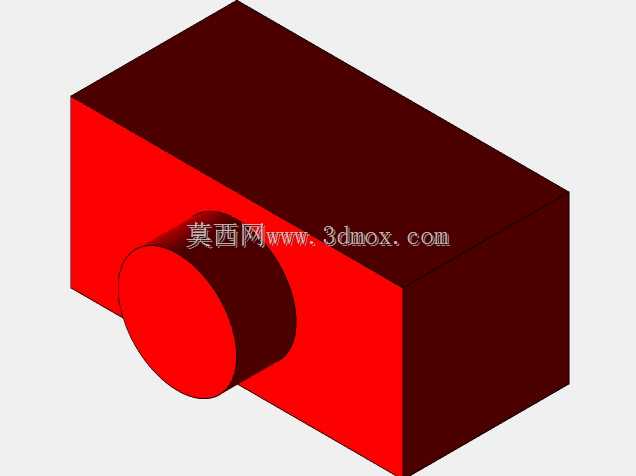

　　特意将连杆的铰接点做了偏心距优化，铰接处的红色轴套采用自润滑铜套材质，长期往复摆动过程中无需频繁加注润滑脂，维护间隔能延长至1200工作小时以上；滑槽内的滑块采用矩形导向结构，配合聚四氟乙烯导向垫，侧向间隙控制在0.02mm以内，高速回程时不会出现卡滞、窜动问题。在实际应用场景中，这类快回机构除了适配成型机，也可移植到小型往复送料装置、表面打标设备的执行端，只需要调整不完全齿轮的有齿段包角、连杆的长度参数，就能调整工作行程的速比与行程长度，适配不同的工艺节拍要求。安装调试阶段，需要先将齿轮组件的啮合间隙调整至0.03-0.05mm区间，避免间隙过大导致回程末端出现撞击异响，同时要保证连杆两端铰接轴的同轴度误差不超过0.02mm，

　　防止运动过程中出现别劲、磨损加剧的问题。整套机构的运动轨迹经过反复校核，工作行程段的速度波动控制在5%以内，完全满足成型工序对执行件运动平稳性的要求，回程段的加速度曲线做了柔化处理，不会因为速度过快产生过大的惯性冲击，能有效延长整套执行机构的使用寿命，降低设备运行过程中的振动与噪音水平。
