止动轭式间歇进给传动机构设计

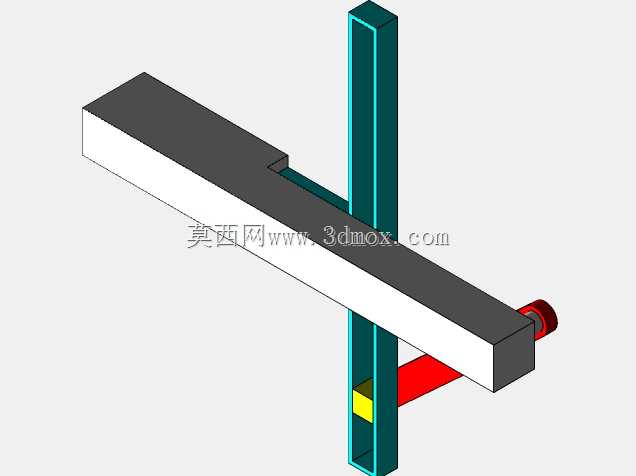

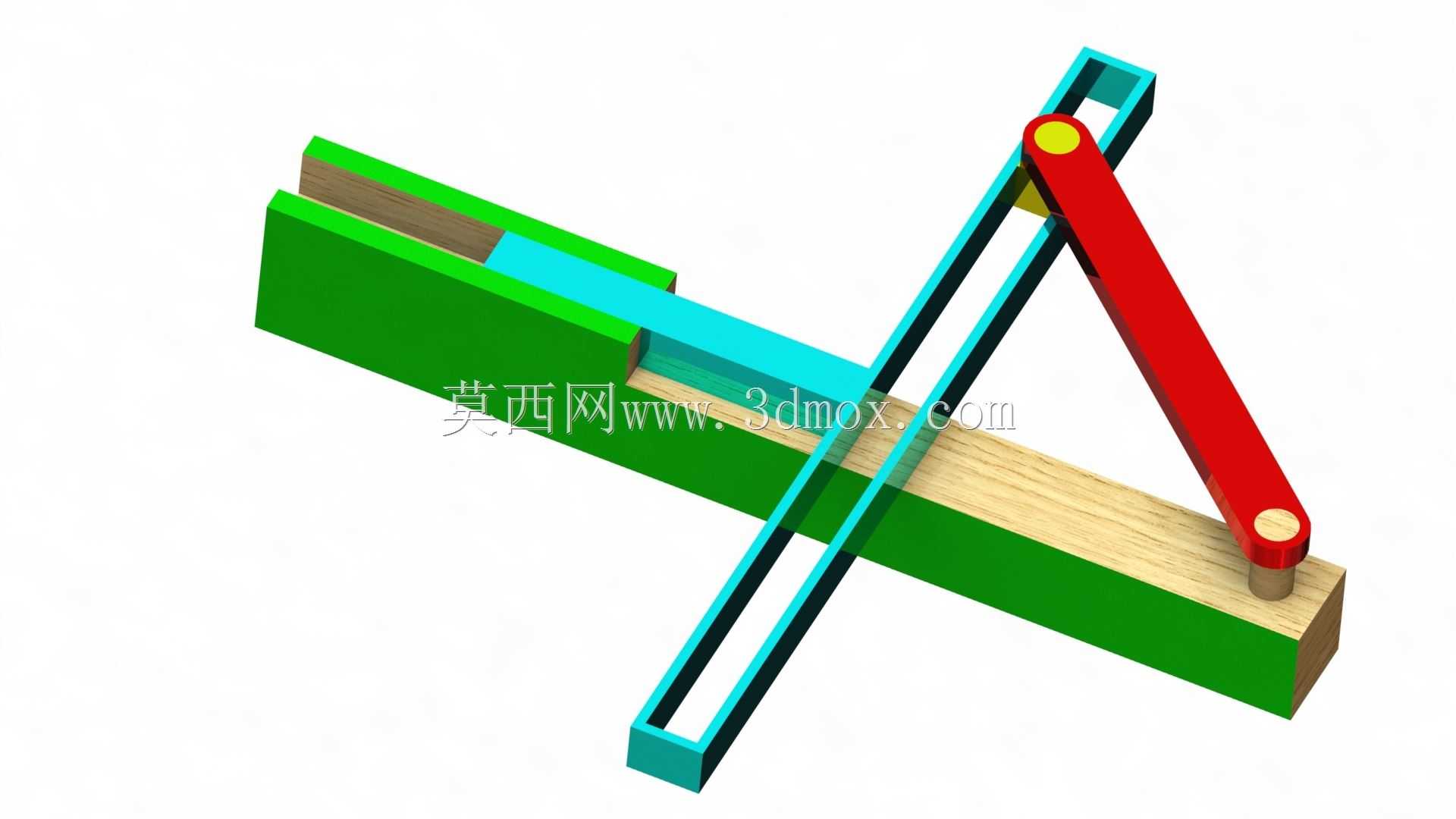

　　这套止动轭机构属于典型的间歇运动转换构件，核心功能是将曲柄的连续回转运动转化为滑枕的定行程直线往复间歇动作，在轻工送料、冲压工位步进、包装线定距进给场景中应用十分广泛。从结构组成来看，整套机构包含固定导向基座、带通槽的轭形摆架、偏心曲柄销、直线滑动导槽四个核心部分，没有冗余的传动链路，运动传递路径短，累计传动间隙可控制在0.02mm以内，适配中低速轻载的间歇送料工况。

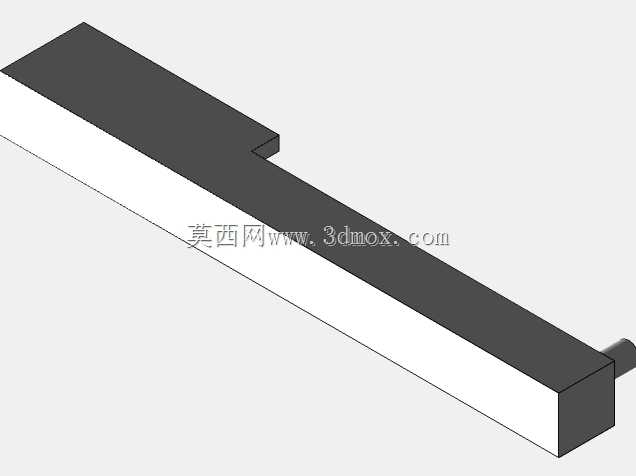

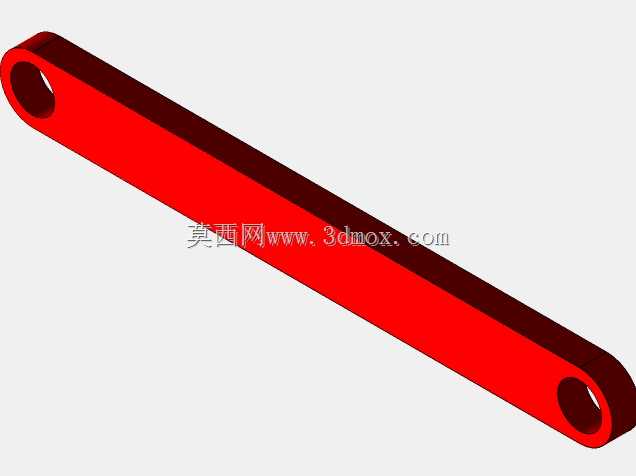

　　设计阶段首先要明确的是进给行程边界，曲柄的偏心距直接决定滑枕的单次直线进给距离，建模时需要先根据工位间距要求确定偏心销的回转半径，同时要校核轭架通槽的长度余量，避免曲柄回转到上下止点位置时销与槽端发生刚性碰撞。导向基座的滑槽采用通长式矩形截面设计，与滑枕的配合间隙选取H7/g6公差带，既保证滑动顺畅无卡滞，又能控制横向窜动量在允许范围内，避免进给位置出现超差。

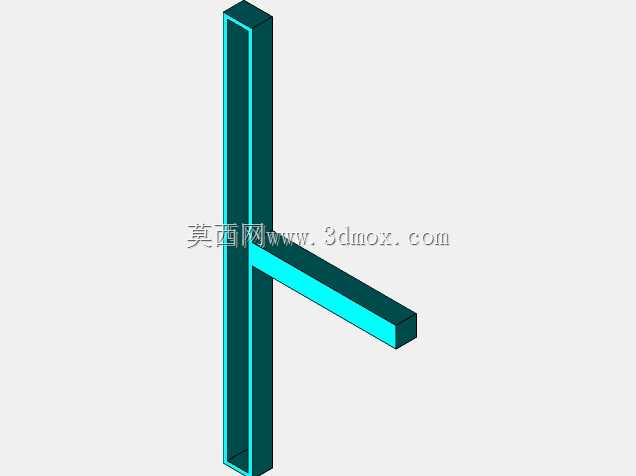

　　轭形摆架的铰接点位置是整个机构的设计核心，铰接点与曲柄回转中心的相对位置，直接决定了滑枕在行程两端的停歇时间占比，当需要更长的工位停留时间满足加工、装配动作需求时，可适当调整铰接点的偏移量，让曲柄销在通槽内滑动的阶段对应滑枕的静止区间，不需要额外添加棘轮、槽轮等复杂的间歇构件就能实现动作匹配。从安装边界来看，整套机构的横向安装尺寸由轭架的最大摆角决定，建模时需要预留摆架左右摆动的空间余量，避免与周边的机架、管线发生运动干涉，曲柄的回转中心要与导向滑槽的中心线保持严格的垂直位置关系，否则会出现滑动卡滞、磨损不均的问题。

　　实际应用中，这类机构常被集成在小型冲压设备的送料单元、文具加工设备的纸带进给单元、包装机械的推料工位，相比槽轮机构，它的冲击载荷更小，运动过程更平缓，运行噪音可控制在60分贝以内，适合对工位稳定性要求较高的中低速生产线。构件的材质选择上，导向滑枕和轭架可采用45号钢调质处理，曲柄销表面做淬火处理提升耐磨性，铰接位置搭配含油轴承，可实现长时间免维护运行，不需要频繁加注润滑脂。建模过程中需要重点做运动仿真干涉检查，尤其是曲柄销在轭架通槽内滑动的全行程，要确认销与槽的侧壁始终保持面接触，避免出现线接触导致的局部应力集中，同时要校核滑枕在最大伸出位置时的悬臂挠度，保证进给末端的位置精度满足工艺要求。

　　不同于连续运转的直线传动机构，这套止动轭机构的间歇特性可以让配套的执行元件在滑枕停歇阶段完成压装、裁切、检测等工序，不需要额外设置离合器来切断动力，整套传动链的动力输入只需要一个连续回转的动力源，就能实现“进给-停歇-退回-停歇”的循环动作，大幅简化了设备的传动结构，降低了整机的制造成本和后期维护难度。在安装调试阶段，只需要调整曲柄的初始相位角，就能匹配不同工位的动作时序，不需要对主体结构做改动，适配性较强。
