带加强筋直角安装固定钣金支架结构

　　这类带三角加强筋的直角安装支架，在工业现场的应用场景覆盖极广，小到设备内部的电气元件安装、小型传感器固定，大到生产线旁的走线槽托举、设备外罩的边角连接，都能见到这类结构的身影。不同于普通无加强的直角角码，这个结构在垂直安装面和水平承托面之间增设了整面的三角加强肋，从受力根源上解决了普通角码承重后直角处容易变形、焊缝开裂的问题，尤其是在承受持续静载荷或者小幅振动载荷的工位，这种加强结构的抗形变能力比普通平板角码高出数倍。

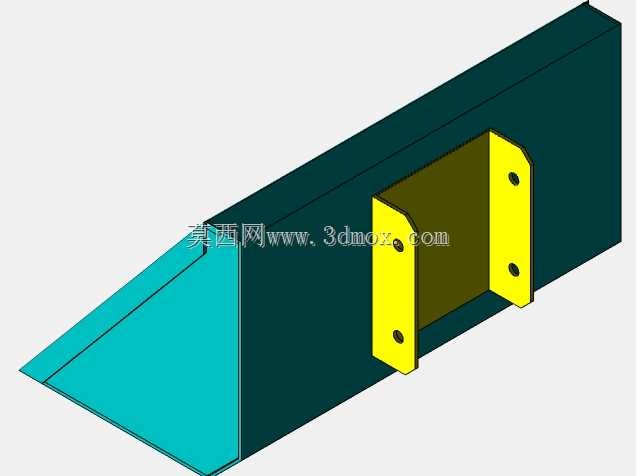

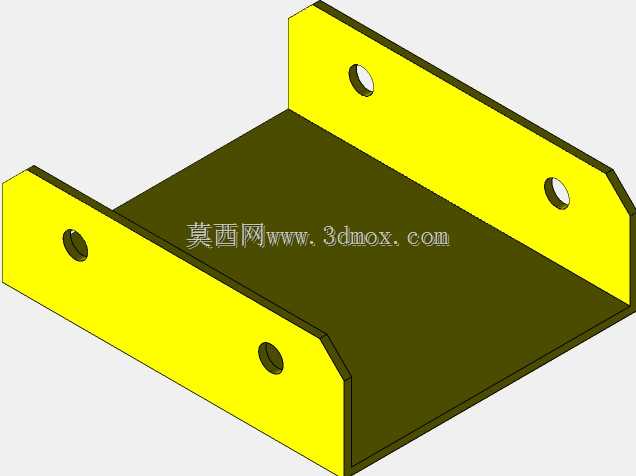

　　从实际使用的功能特性来看，这个支架的两个黄色安装耳片是核心的连接部位，每个耳片上预留了两个安装孔，孔位采用对称排布设计，安装时可以根据现场的固定件规格选择适配的螺栓，四个安装点的排布能有效分散连接部位的应力，避免单个螺栓受力过大出现滑牙或者板材撕裂的问题。安装耳片和主体承托结构采用折弯一体成型，没有额外的拼接焊缝，既减少了焊接工序带来的形变误差，也提升了整体结构的连接强度，在长期受载的情况下不会出现焊缝疲劳失效的问题。

　　设计这类支架的时候，首先要明确安装边界的限制：垂直安装面需要贴合设备立柱或者墙面的平整区域，两个耳片的外伸尺寸要避开安装面上的凸起结构、走线槽或者其他干涉部件，耳片上的安装孔中心距要匹配常用的安装螺栓间距，避免现场安装时需要重新打孔。水平承托面的宽度要适配被承托物件的安装尺寸，不能过窄导致物件固定后出现偏载，也不能过宽造成材料浪费和安装空间的占用。三角加强筋的斜边角度一般取45度，这个角度下加强筋的材料利用率最高，同时能给承托面提供最均匀的支撑力，加强筋和两个垂直面的连接位置要做圆弧过渡，避免折弯或者焊接时出现应力集中，在受冲击载荷的时候不会从转角处断裂。

　　从安装适配的角度来说，这类支架的主体板材厚度需要根据实际承重来选择，常规轻型载荷下选用2mm厚度的冷轧钢板即可满足使用需求，若是承托较重的设备部件，则需要提升板材厚度到3mm甚至更厚，同时对应加大安装孔的直径，匹配更高强度等级的固定螺栓。安装时需要先将垂直面的耳片完全贴紧安装基准面，再逐一拧紧固定螺栓，避免支架出现倾斜导致承托面不水平，后续固定物件后出现受力不均的情况。承托面上如果需要固定被承托物件，也可以根据物件的安装孔位在承托面上预留对应的安装孔，或者采用焊接、抱箍等其他连接方式，适配不同的安装需求。

　　在设备改造、非标工装搭建的场景里，这类支架的通用性极强，不需要复杂的定制加工，只要明确安装空间的尺寸边界和承重需求，就可以直接选用对应规格的支架完成安装，大幅缩短现场施工的周期。不同于铸件类的直角支座，这种钣金折弯成型的支架重量更轻，安装时不需要额外的吊装辅助，单人即可完成定位和固定作业，同时钣金件的表面处理可以根据使用环境选择喷塑、镀锌或者喷漆，在潮湿、有腐蚀的工况下也能保证足够的使用寿命。很多现场运维人员在做设备小范围改造的时候，都会优先选用这类加强型直角支架，就是因为其结构可靠、安装便捷，不需要复杂的受力校核就能满足大部分常规工位的使用需求，哪怕是在有持续振动的设备旁，只要螺栓紧固到位，也不会出现支架松动、承托物掉落的问题。
