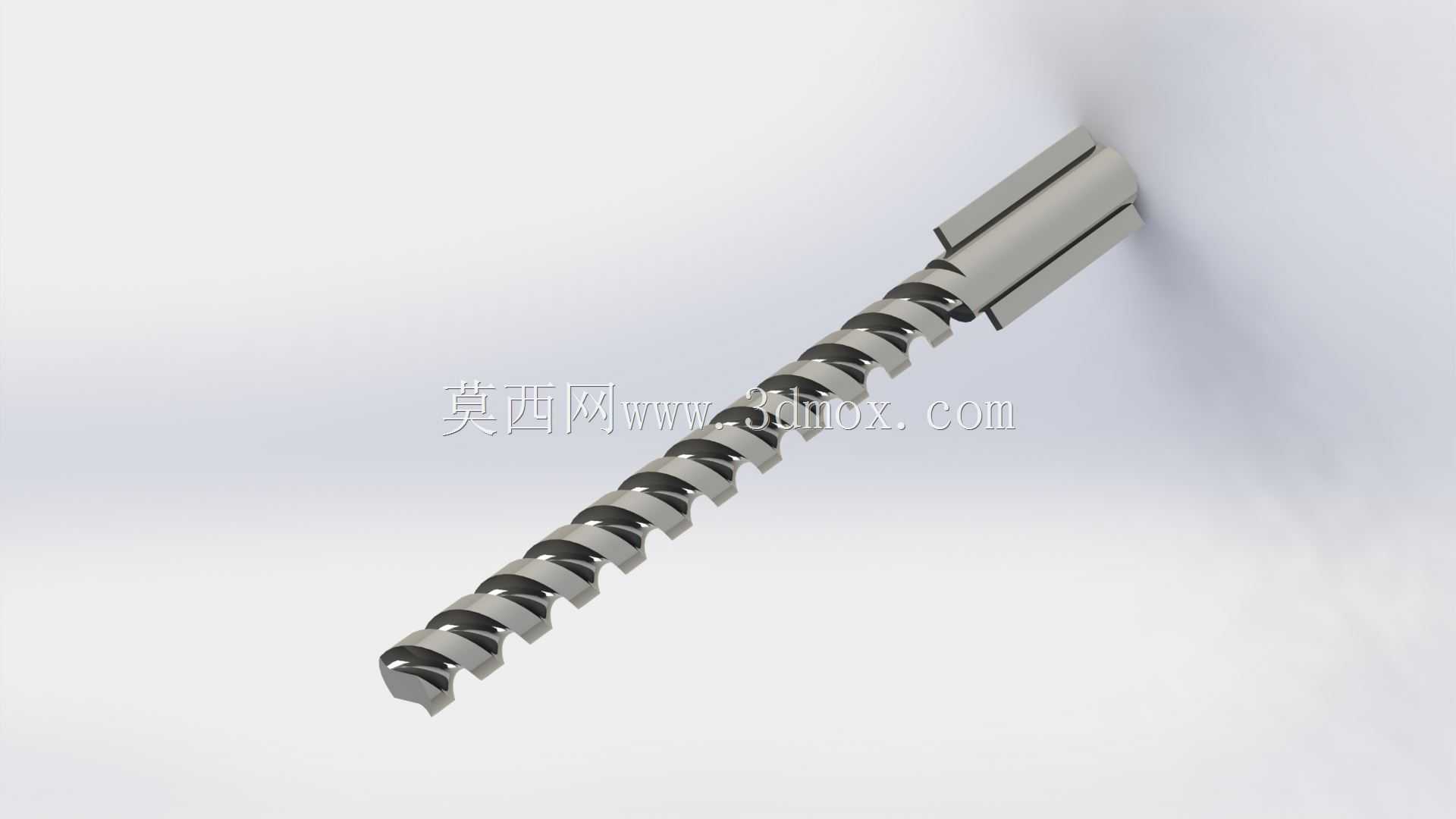

变螺距切削钻头结构设计方案

项目分类:通用五金配件 发布时间:2022-01-04 ID:488335
  • 变螺距切削钻头结构设计方案
  • 变螺距切削钻头结构设计方案

  在机械加工的孔加工工序里,变螺距钻头的应用场景覆盖了从普通碳钢件深孔钻削到有色金属精密孔加工的多类工况,和常规等螺距钻头相比,这类变螺旋槽结构的钻头在排屑表现上有明显优势,尤其是在加工塑性较强的材料时,等螺距钻头排出的切屑容易在螺旋槽内形成卡滞,轻则刮伤已加工孔壁影响表面粗糙度,重则造成钻头扭断报废,而变螺距的螺旋槽设计可以让切屑在排出过程中逐步改变卷曲形态,顺着槽道顺畅排出,大幅降低深孔加工时的堵屑风险。从实际加工用途来看,这类钻头既可以适配台式钻床、立式加工中心的常规钻孔作业,也能装夹在摇臂钻床上完成大型结构件的现场配孔工作,针对不同进给量和切削转速的适配性更强,在加工长径比超过5倍的深孔时,不需要频繁退刀排屑,

  能有效提升单工序的加工效率。从功能特性上拆解,这款钻头的切削部分采用双后角设计,主切削刃的横刃经过修磨处理,钻孔时的轴向抗力比普通直槽钻头降低三成左右,钻尖的定心性能更好,入钻时不会出现偏移打滑的问题,加工出的孔位同轴度公差可以控制在0.02mm以内,满足多数精密装配的孔位精度要求。螺旋槽的螺距从钻尖位置向柄部方向逐步增大,靠近切削端的小螺距槽型可以给切屑足够的支撑力,避免切屑过早断裂卡在切削区域,靠近柄部的大螺距槽型则给切屑留出更大的排出空间,减少切屑和槽壁的摩擦阻力,降低钻削过程中的切削热累积,延长刀具的连续工作时长。在设计思路上,建模时首先确定钻尖的顶角参数,针对通用加工场景选择118度的标准顶角,

  兼顾硬材料的切削强度和软材料的入钻顺畅度,螺旋槽的扫掠路径采用可变螺距的螺旋线作为引导线,螺旋角从钻尖处的30度平滑过渡到柄部处的38度,保证槽型曲面没有突变棱角,避免热处理时出现应力集中导致的开裂问题。钻头的柄部采用标准直柄结构,直径和钻身工作部分保持一致,适配市面上绝大多数的钻夹头装夹尺寸,装夹时的夹持长度不小于柄部总长度的三分之二,避免高速钻削时出现钻头打滑甩出的安全隐患。从外形尺寸与安装边界来看,这款钻头的工作部分长度按照直径的8倍比例设计,既保证足够的钻孔深度行程,又避免长径比过大导致的钻身刚性不足问题,钻身的芯厚从钻尖向柄部逐步增加,增量控制在每100mm长度增加1.2mm,

  在保证排屑槽深度足够的前提下提升钻身的整体抗扭刚性,即使在大进给量切削的工况下,也不会出现钻身弯曲变形的问题。实际建模过程中,切削刃的刃带部分设计了0.2mm宽的导向棱边,钻孔时棱边可以和已加工孔壁形成贴合支撑,减少钻头的径向摆动,加工出的孔壁圆柱度更好,不需要后续铰孔工序就能满足一般装配的精度要求。需要注意的是,这类变螺距钻头在刃磨时要保证两条主切削刃的长度和角度对称,否则会出现单刃切削的情况,不仅钻孔时会产生明显的振动,还会造成孔径扩大、孔壁粗糙的问题,建模时特意将切削刃的对称度公差约束在0.01mm以内,给后续的刀具刃磨提供准确的尺寸参照。针对不同加工材料的适配,槽面的表面粗糙度设计要求达到Ra0.8,减少切屑和槽面的摩擦阻力,让切屑排出更顺畅,同时也能减少切削液在槽面的附着阻力,让切削液可以顺着螺旋槽顺利到达切削区域,起到充分的冷却润滑作用,降低钻尖部分的切削温度,避免刀具出现过早磨损。
