多辊式输送承载辊座结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488315
  • 多辊式输送承载辊座结构设计
  • 多辊式输送承载辊座结构设计
  • 多辊式输送承载辊座结构设计
  • 多辊式输送承载辊座结构设计
  • 多辊式输送承载辊座结构设计
  • 多辊式输送承载辊座结构设计

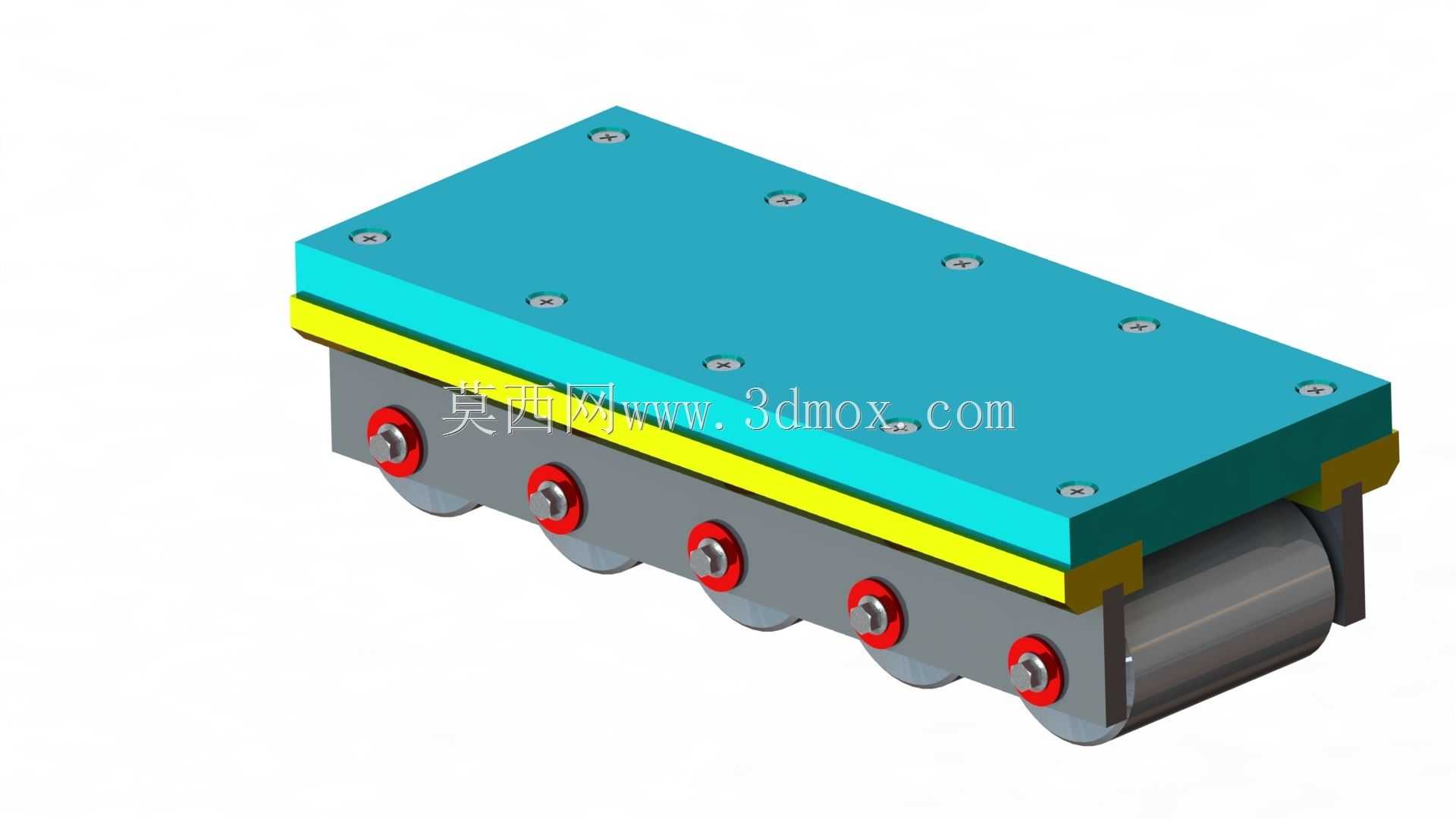

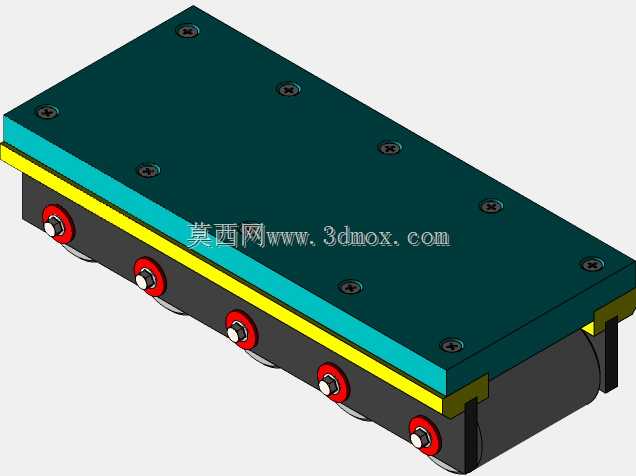

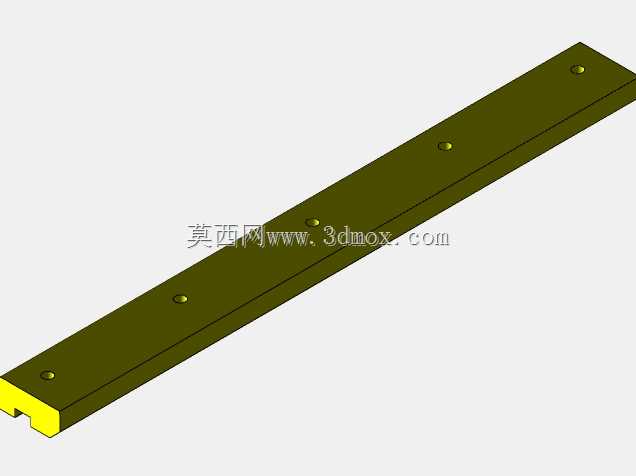

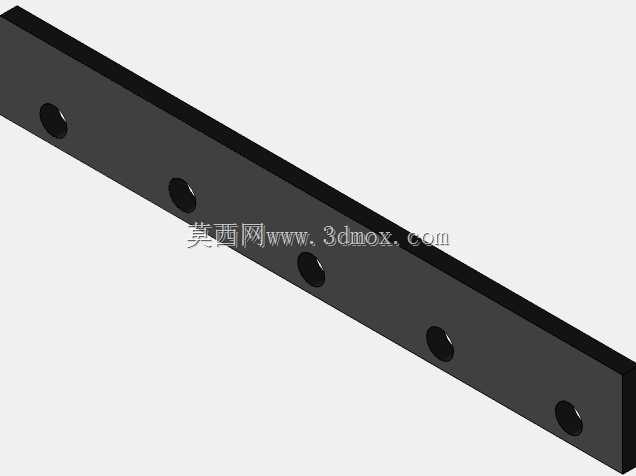

  在连续输送类产线的工位衔接段、板材加工设备的进料导向段,这类多辊排布的承载辊座是非常常见的支撑构件,和单组托辊不同,这种密集排布的辊组结构主要用来承托表面平整度要求较高的薄型板材、带材,避免工件在输送过程中出现局部下挠变形,影响后续的加工定位精度。从结构组成来看,整个组件采用分层叠装的设计逻辑,最上层的安装基板为整块铣削加工的平板,沿基板长度方向等距加工沉头安装孔,用来将整个辊座固定在设备的机架基准面上,基板下方设置一层缓冲垫层,能够吸收辊轮接触工件时产生的微小振动,避免刚性接触导致的工件表面压痕。垫层下方的主体承载座为一体式铣削成型的长条形座体,沿座体长度方向等距开设多组辊轮安装槽,每个槽位内通过销轴固定独立的小直径承载辊轮,

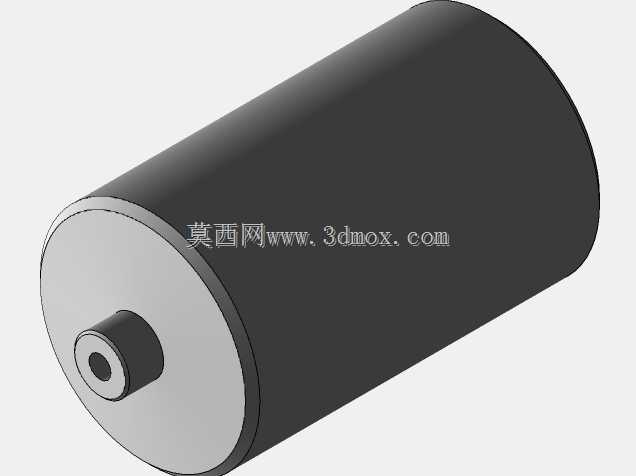

  辊轮外圈突出座体下平面一定高度,和工件表面形成滚动接触,相比滑动摩擦结构,滚动接触的阻力能够降低70%以上,减少工件输送过程中的驱动力损耗。座体的其中一端还设置了大直径的端辊,用来适配工件进出辊座时的导入导出角度,避免工件边缘和座体端面发生磕碰卡滞。设计这类辊座的时候,首先要确认的是安装基准面的平面度公差,整个上层基板的平面度需要控制在0.05mm以内,才能保证所有辊轮的母线处于同一支撑平面上,避免出现个别辊轮悬空、个别辊轮受力过载的情况。辊轮的排布间距需要根据所承托工件的最小幅面尺寸来确定,要保证工件在输送过程中,始终有至少三个辊轮同时接触支撑,防止工件出现翘边、倾斜的问题。辊轮和安装销轴之间采用间隙配合,

  销轴两端通过卡簧固定在座体上,既保证辊轮能够灵活转动,又能避免销轴在运行过程中出现轴向窜动。从安装边界来看,整个组件的宽度方向尺寸需要和所配套的输送线幅宽匹配,两侧预留的安装边宽度不小于15mm,保证固定螺栓有足够的锁紧空间,长度方向则可以根据实际工位的支撑需求进行模块化拼接,相邻两个辊座对接时,端辊的间距需要控制在单个辊轮间距的1.2倍以内,避免工件经过拼接位置时出现卡顿。在实际应用场景中,这类辊座除了用在常规的皮带输送线、滚筒输送线的过渡段,还经常安装在冲压设备的出料口、剪板机的进料侧,作为工件的临时支撑导向结构,相比固定式的托板,滚动接触的结构不会划伤工件的表面涂层或者加工面,尤其适合铝板、不锈钢板、

  覆膜板材这类对表面质量要求高的工件输送场景。设计过程中还需要考虑辊轮的材质适配问题,如果是承托金属工件,辊轮可以采用轴承钢外圈淬火处理,提升耐磨性能;如果是承托表面易划伤的工件,可以更换为聚氨酯包胶辊轮,在保证支撑刚性的同时,增加接触摩擦力,避免工件输送过程中出现打滑偏移。整个座体的边角位置都做了倒角处理,避免安装调试过程中尖锐边角划伤操作人员,同时也能减少工件经过时的剐蹭风险。分层叠装的结构也方便后期维护,当个别辊轮出现磨损卡滞时,只需要拆卸对应位置的卡簧,抽出销轴即可更换辊轮,不需要将整个辊座从设备上拆解下来,能够大幅缩短设备的维护停机时间。在受力校核方面,单个辊轮的额定承载能力按照所承托工件的最大单位长度重量乘以1.5倍的安全系数来计算,保证在工件偏载放置的情况下,辊轮和销轴也不会出现塑性变形。上层基板的厚度根据整个辊座的跨度来选择,当辊座长度超过500mm时,基板厚度不小于12mm,避免基板在锁紧螺栓时出现弯曲变形,影响辊轮的支撑平面度。
