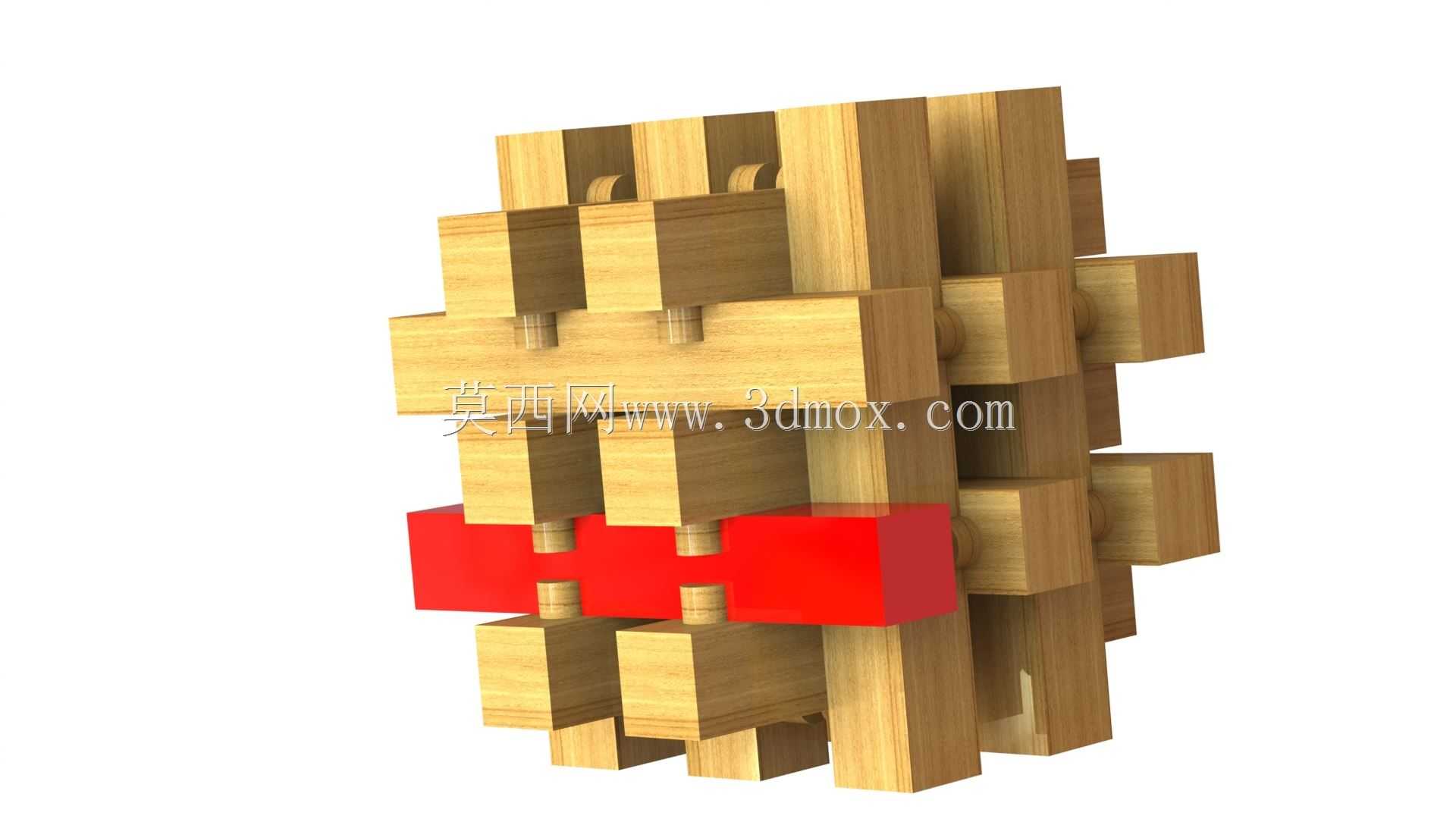

鲁班锁榫卯结构木质拼插益智构件

　　这类榫卯拼插构件最早源自古代建筑的榫卯连接逻辑，在现代场景中，除了作为益智教具用于空间思维训练、传统工艺科普场景外，其结构逻辑也常被机械结构设计从业者借鉴，用于无紧固件快拆连接结构的方案参考，部分快装工装、模块化展具的卡扣连接设计，都能看到这类互锁结构的设计思路延伸。从结构功能来看，整套构件完全依靠不同木块的凹凸槽位配合实现整体锁止，没有额外的粘接、紧固件连接，拆分时仅需按照特定顺序抽出对应锁块即可完成整体拆解，装配过程则需要匹配每一块构件的槽位角度、插接深度，最终形成稳定的整体结构，成型后可承受多方向的外力挤压，不会出现松脱散架的问题。设计这类结构时，首先要确定整体的对称基准，整套构件以中心三维轴线为对称基准，

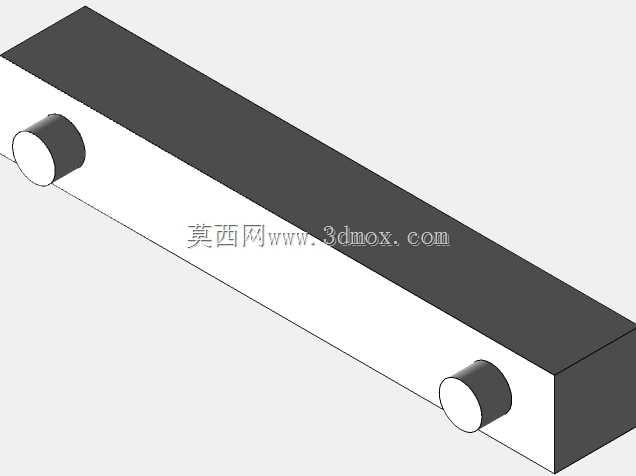

　　所有木块的槽位尺寸都基于统一的模数设计，每一个凸榫的宽度、高度都和对应凹槽的尺寸保持严格的公差配合，间隙控制在0.1mm以内，既保证插接时的顺畅度，又避免间隙过大导致的结构松动。设计过程中需要反复校验每一块构件的运动干涉情况，尤其是锁止用的关键块，其插接路径上不能有其他构件的结构阻挡，同时要保证锁止后该块的所有自由度都被相邻构件完全限制，不会出现窜动。从外形尺寸来看，该套构件整体为近似正立方体结构，所有外露木块的端面都保持齐平，没有突出的尖锐结构，整体外轮廓尺寸统一，方便收纳和摆放。每一块木质构件的边缘都做了微小的倒角处理，既避免装配过程中木构件的边缘崩裂，也能提升插接时的导向性，降低装配对位的难度。安装边界方面，

　　这类构件不需要额外的安装基座，自身成型后即可独立放置，作为结构参考使用时，可根据实际应用场景的尺寸需求，对所有构件的模数进行等比例缩放，缩放过程中要注意槽位配合的公差比例同步调整，避免缩放后出现配合过紧无法装配、或者配合过松结构不稳的问题。在实际的机械结构设计参考中，这类互锁结构常被用于需要频繁拆装、且不希望使用螺丝等紧固件的模块化组件连接，比如小型设备的外壳快拆结构、模块化治具的拼接结构，借鉴其无紧固件锁止的逻辑，能够减少零件数量，提升拆装效率。同时这类结构的受力传递逻辑也有很高的参考价值，外力作用在整体结构上时，会通过每一个榫卯接触面分散到所有构件上，避免局部应力集中，这种受力分散的设计思路也可以应用到重载支撑结构的设计中，

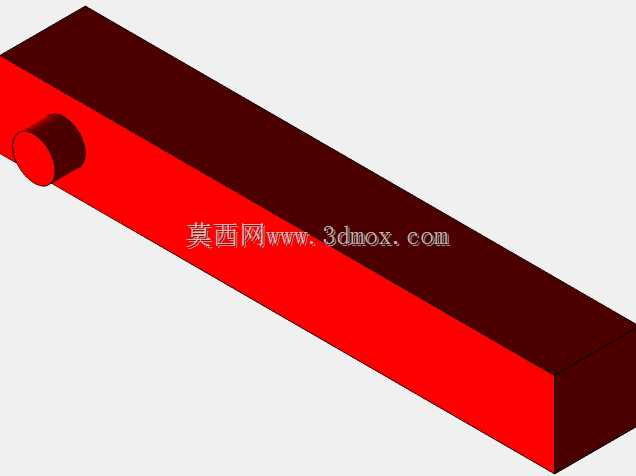

　　提升结构的整体承载能力。建模过程中需要重点关注每一个槽位的拔模角度，虽然木质构件多采用铣削加工，不需要注塑件那样的大拔模角度，但微小的斜度设计能够有效提升装配的顺畅度，同时要注意所有凸榫的根部都要做微小的圆角处理，避免应力集中导致的根部断裂问题，尤其是作为核心锁止件的红色标识块，其受力频率更高，根部的圆角处理能够大幅提升构件的使用寿命。
