椭圆轨迹缆索牵引作业机构结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488325
  • 椭圆轨迹缆索牵引作业机构结构设计
  • 椭圆轨迹缆索牵引作业机构结构设计
  • 椭圆轨迹缆索牵引作业机构结构设计
  • 椭圆轨迹缆索牵引作业机构结构设计
  • 椭圆轨迹缆索牵引作业机构结构设计

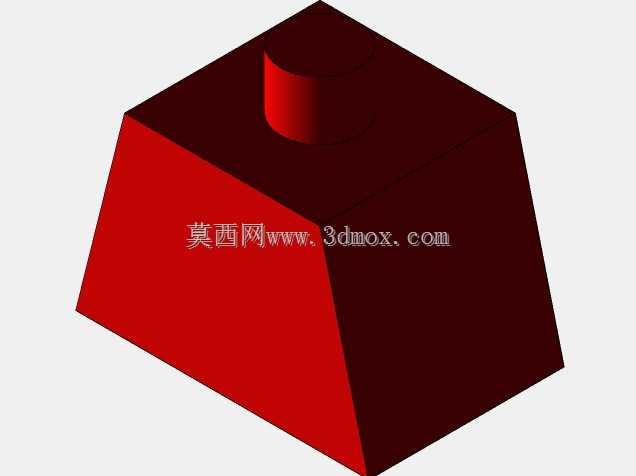

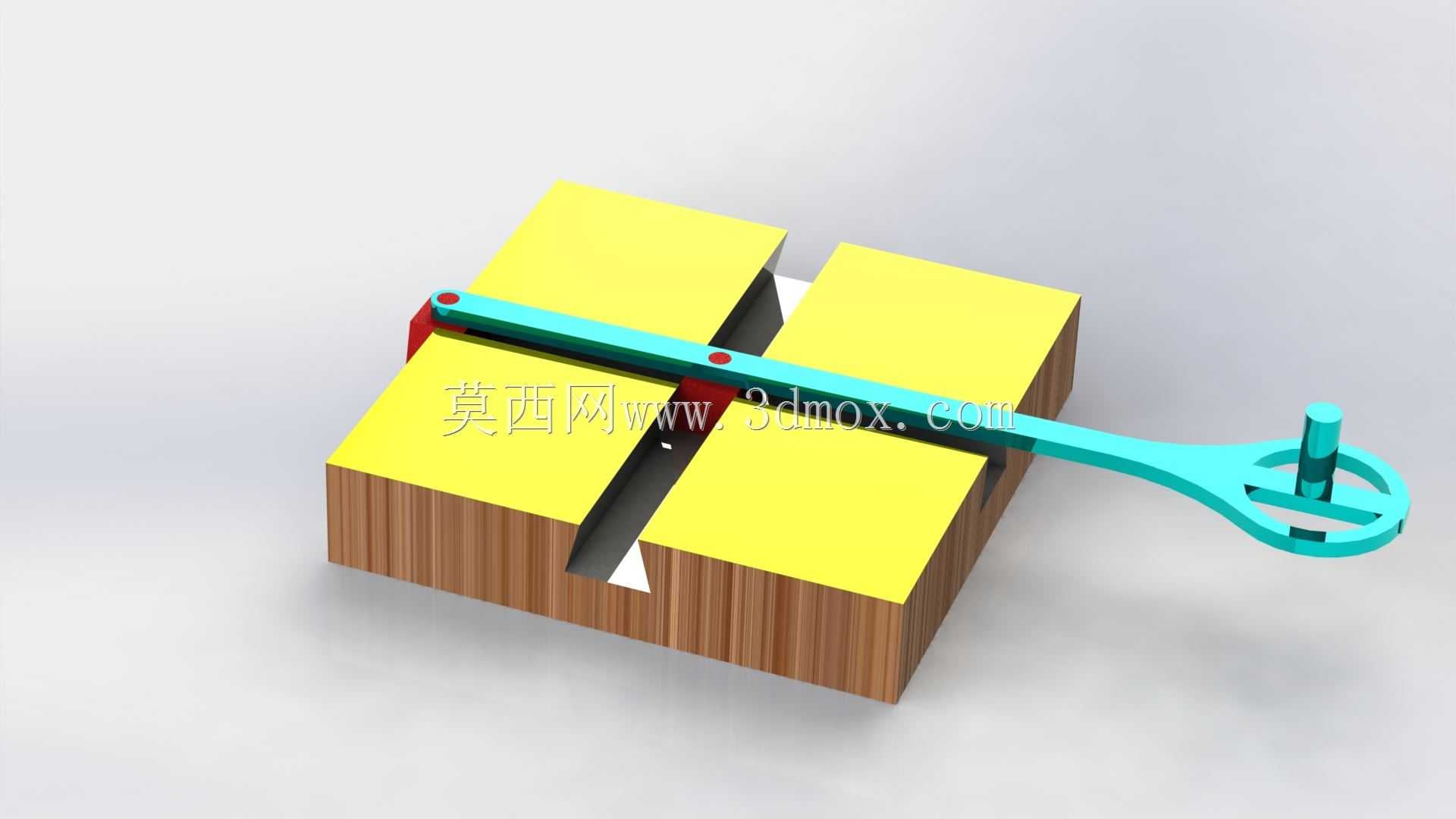

  该机构核心为实现椭圆轨迹的缆索牵引作业,常见于缆索检测、小型物料沿固定椭圆路径输送、缆索维护作业的执行端搭载场景,在架空缆索运维、轻型物料循环转运工位中,可替代传统多气缸组合的轨迹实现方案,减少气动元件的布设数量与气源配套成本。从功能实现逻辑来看,机构通过曲柄与十字滑块的配合,将端部摇柄的旋转输入,转化为牵引端沿设定椭圆轨迹的平面运动,牵引端预留的缆索固定位可直接卡装缆索或作业端头,运动过程中无卡滞死点,传动效率高于槽凸轮类轨迹机构,且磨损件仅为滑块与导轨接触面,后期维护仅需定期更换滑块耐磨衬片即可。设计阶段首先确定椭圆轨迹的长短轴参数,根据作业场景的行程需求,先敲定十字滑槽的有效行程边界,长轴方向对应滑槽的通长尺寸,

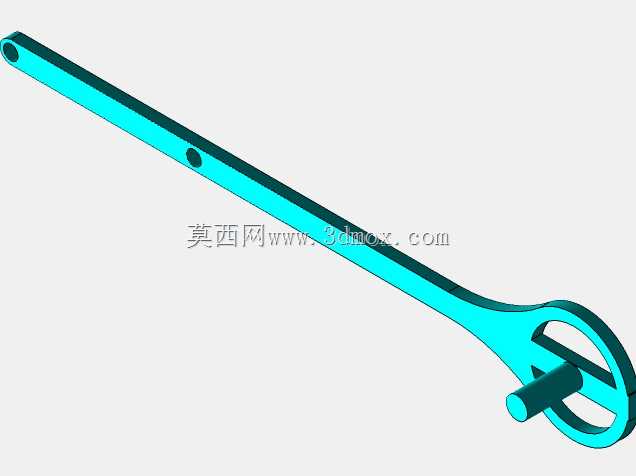

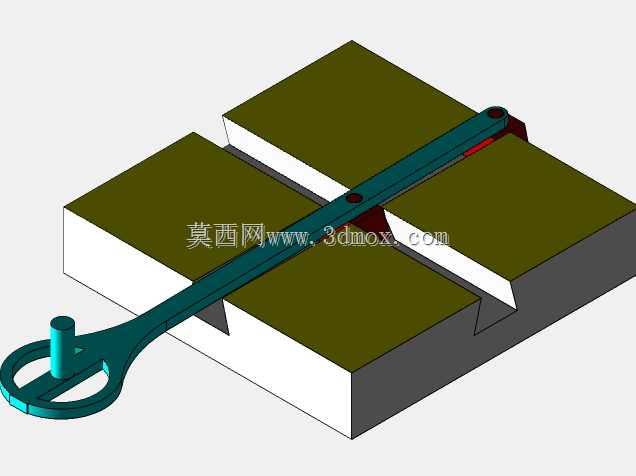

  短轴方向对应垂直方向的滑块偏移量,曲柄的回转中心设置在十字滑块的中心初始位置,曲柄长度对应椭圆短轴的半长,连杆长度与曲柄的配合参数经过运动仿真校核,确保整个回转周期内滑块在滑槽内的运动无干涉,摇柄端的力臂长度根据手动操作或电机驱动的输入扭矩匹配,手动操作场景下摇柄长度设置为120mm至150mm区间,可保证单人操作时输入力不超过150N,适配多数现场作业的人力输出范围。安装边界方面,机构的底座为四块分体式支撑块,支撑块上表面为滑槽安装基准面,四块支撑块的拼接间隙形成十字滑槽的走行空间,支撑块底部可通过螺栓直接固定在作业平台或机架上,整体安装平面的平面度要求不低于0.1mm/m,避免滑槽安装错位导致滑块运动卡滞;

  机构整体的垂直方向高度不超过80mm,水平方向的最大外廓尺寸根据轨迹长短轴调整,常规适配100mm长轴、60mm短轴轨迹的版本,水平外廓尺寸控制在200mm×180mm以内,可直接搭载在小型巡检机器人的机架上,或固定在缆索作业的临时工作台上。运动特性上,该机构在整个回转周期内的速度变化平滑,无刚性冲击,牵引端的运动加速度连续,适合搭载重量不超过5kg的作业端头,比如缆索表面清洁刷头、探伤检测探头等部件,作业过程中牵引端的轨迹精度可控制在±0.5mm以内,满足多数缆索运维作业的轨迹精度要求。结构选材方面,滑槽支撑块采用硬质木材或工程塑料制作时,可用于教学演示场景,自重轻且加工成本低;采用45号钢调质处理制作支撑块与曲柄连杆部件时,

  可用于工业现场的长期作业场景,配合润滑脂填充滑槽接触面,可实现连续8000小时无故障运行。机构的摇柄端可根据驱动需求替换为伺服电机连接法兰,实现自动化的连续轨迹运动,适配自动化生产线的循环作业工位,比如小零件的椭圆轨迹涂胶、贴膜工序,相比多轴机械手实现同轨迹作业,成本可降低60%以上,且结构可靠性更高,对现场安装空间的要求更低。在缆索作业场景中,该机构可固定在缆索的锚固端旁,牵引端头沿椭圆轨迹运动时,可实现对缆索周向不同位置的接触作业,无需额外设置旋转驱动部件,简化了作业端的结构复杂度,避免了旋转供电、供气的线路缠绕问题。
