教学演示用奥尔德姆滑块联轴器结构展示

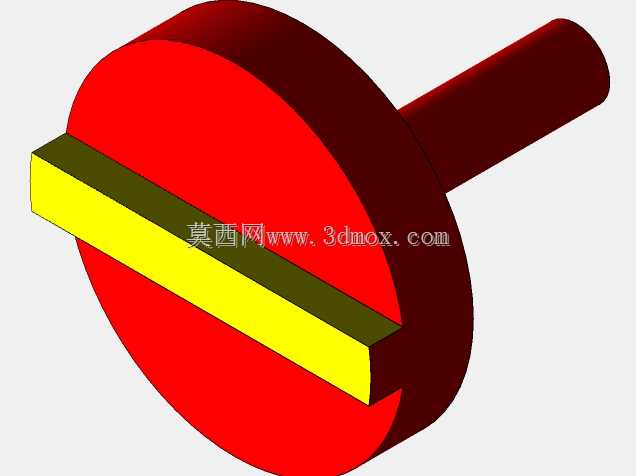

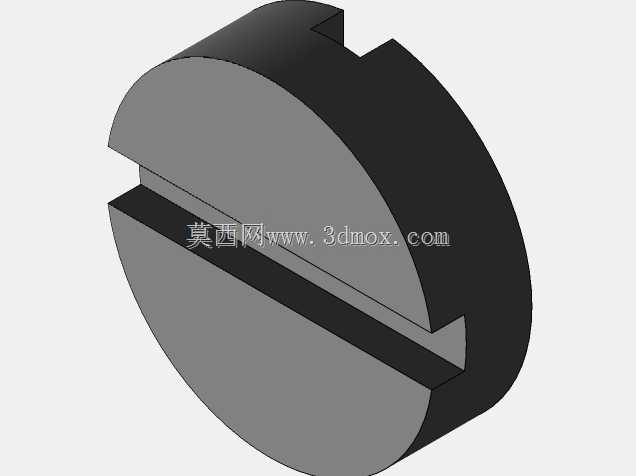

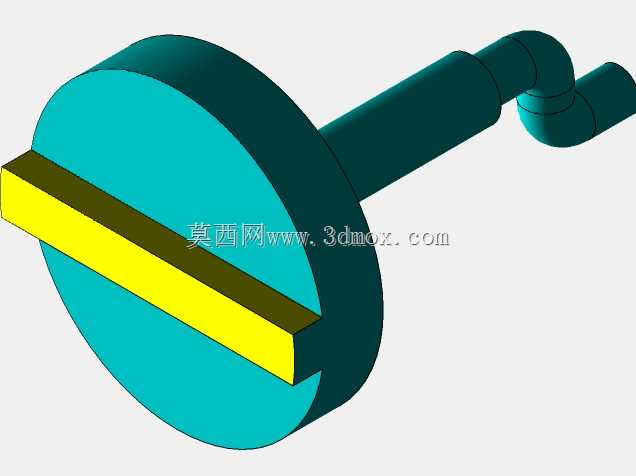

　　在常规的机械传动系统布局中，两轴对中误差的补偿一直是传动端设计需要重点考量的环节，尤其是教学场景下，学生往往容易忽略不同联轴器的误差补偿边界，奥尔德姆联轴器也就是常说的十字滑块联轴器的一种变体，在小扭矩、低转速的传动场景中有着非常高的应用性价比。这类联轴器的核心结构由三个部分组成，两端分别是和主动轴、从动轴配合的带槽半联轴器，中间是两侧带凸榫的十字滑块，滑块两侧的凸榫呈90度垂直分布，分别嵌入两个半联轴器的对应凹槽内，当两轴存在径向偏移时，滑块可以在凹槽内做相对滑动，以此补偿安装过程中产生的径向不对中误差，相比刚性联轴器，它不需要安装时达到极高的同轴度要求，能大幅降低现场安装的调试难度，同时相比弹性联轴器，它没有易老化的弹性元件，在常规室温、无强腐蚀的工况下使用寿命更长，维护成本更低。

　　从实际应用场景来看，这类联轴器常见于轻工机械、小型输送设备、教学实验台这类转速不高、传动扭矩不大的设备上，因为滑块和半联轴器的槽之间是滑动摩擦，转速过高时会产生较大的磨损和发热，所以通常适用的工作转速不会太高，设计时需要在滑动配合面预留合适的润滑间隙，部分工况下还会在滑块和槽的接触面上加装耐磨衬套，来延长整体的使用寿命。做这个结构的三维建模时，首先要明确安装边界：两端半联轴器的轴孔要匹配对应直径的传动轴，轴孔上通常会设置紧定螺钉孔或者键槽，来保证和轴的周向固定，避免传动时出现打滑；中间滑块的凸榫厚度要和半联轴器的凹槽宽度做间隙配合，间隙量控制在0.1到0.3毫米之间，既要保证滑动顺畅，又不能因为间隙过大导致传动时产生明显的冲击和回差。

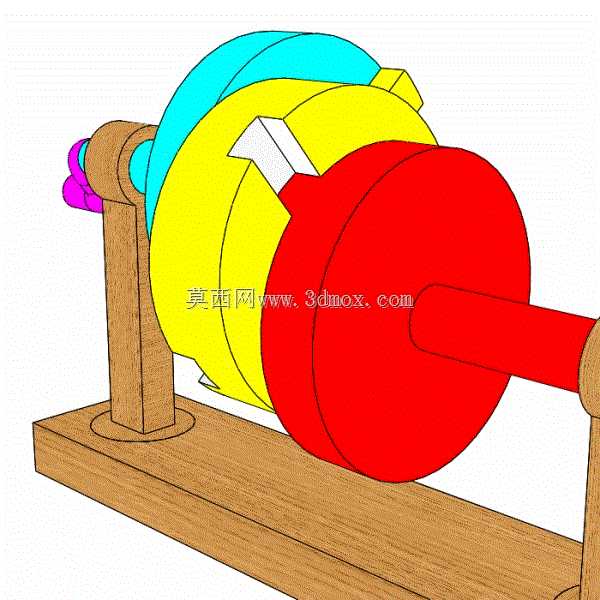

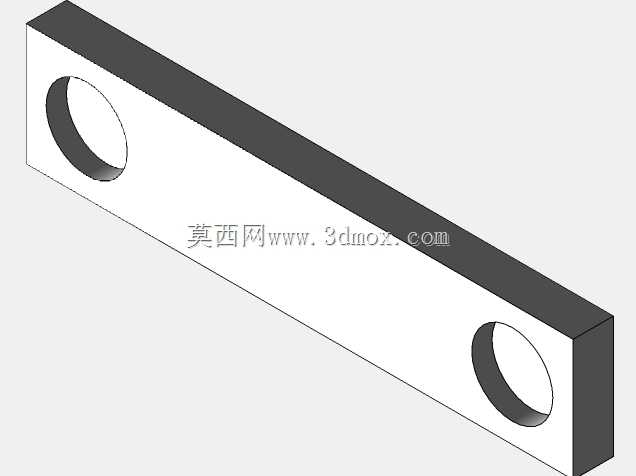

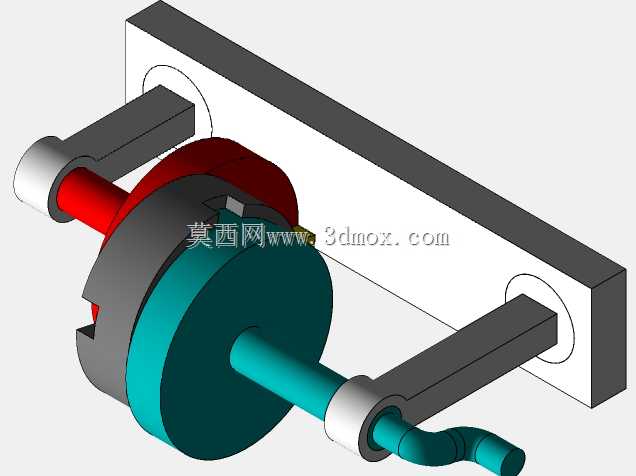

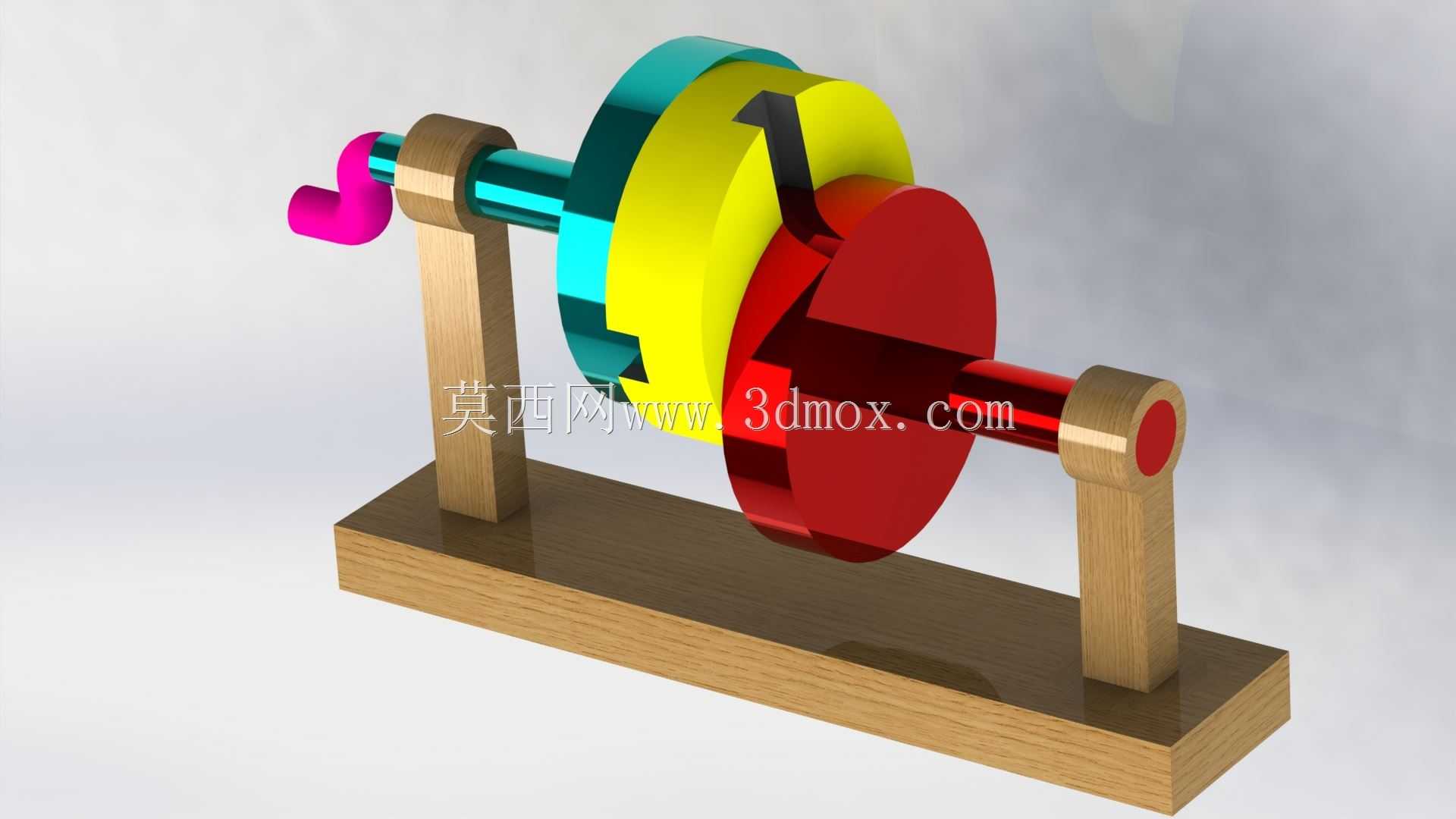

　　建模过程中要重点关注配合关系的还原：半联轴器的凹槽深度要略大于滑块凸榫的高度，避免两轴出现轴向窜动时滑块和槽底发生硬顶，同时两个半联轴器的安装端面和滑块之间要预留微小的轴向间隙，防止传动过程中端面摩擦产生额外阻力。整个联轴器的径向尺寸要根据传递的扭矩来核算，通常半联轴器的外径要比轴孔直径大3到5倍，保证槽壁有足够的强度承受传动时的挤压力，不会在长期滑动摩擦后出现槽口变形的问题。底座支架的设计是为了教学展示时能直观呈现整个联轴器的安装状态，支架的高度要保证两端轴的同轴度基准统一，支架上的轴承座孔要和轴采用间隙配合，模拟实际设备中传动轴的支撑状态，让观看者能清晰看到当两端轴存在径向偏移时，中间滑块是如何通过滑动来补偿误差、维持扭矩传递的。

　　很多刚接触机械设计的学生容易混淆奥尔德姆联轴器和其他滑块联轴器的区别，实际上它的核心特点就是中间滑块的双凸榫垂直结构，这种结构只能补偿径向误差，对于角向误差和轴向误差的补偿能力非常有限，所以选型时如果现场安装存在较大的角向偏差，就不适合选用这类联轴器。在建模时还原真实的配合间隙非常重要，很多初学者做这类传动件模型时会把所有配合都做成零间隙的过盈或者完全贴合，实际生产中这种状态是无法完成装配的，更没法实现滑动补偿的功能，滑动面的间隙取值要结合加工精度来定，如果是采用普通铣削加工的半联轴器槽，表面粗糙度在Ra3.2左右的话，间隙可以适当放大一点，如果是磨削加工的高精度槽，间隙可以适当缩小，以此平衡滑动顺畅度和传动精度。

　　从安装流程来看，实际装配时要先把两个半联轴器分别固定在主动轴和从动轴上，调整两轴的位置让端面对齐，径向偏移量控制在联轴器允许的补偿范围内，再装入中间滑块，转动轴检查滑块是否能在槽内自由滑动，没有卡滞的情况后再锁紧轴上的固定件。日常维护时只需要定期在滑块和槽的配合面添加润滑脂，就能大幅降低磨损速度，因为结构简单，零件数量少，这类联轴器的制造成本很低，在很多对传动精度要求不高的低成本设备上应用非常广泛，教学场景下用这个模型能让学生非常直观地理解径向误差补偿的原理，比单纯看课本上的二维示意图更容易理解结构的运动逻辑，也能帮助学生在后续的设计选型中更准确地判断不同工况下适合的联轴器类型，避免出现选型错误导致的设备振动、轴承受损甚至轴断裂的问题。
