重型万向脚轮结构设计方案

　　这款脚轮的设计定位是兼顾重型电子配件转运、商用及工业家具移动的承重万向轮，在结构设计阶段首先明确了核心使用场景的边界：既需要适配车间内重型测试机柜、堆叠式电子料架的短距离移位需求，也要满足办公场景下重型实木家具、金属柜体的日常移动调整，因此在结构选型上没有采用轻型脚轮的薄壁支架方案，而是选用了折弯成型的加厚金属支架作为核心承载结构。

　　从安装边界来看，顶部采用方形安装板设计，安装板预留中心定位孔与周边固定孔位，安装时可通过螺栓直接固定在设备或家具的底部安装面，不需要额外加装转接件，安装板的平面度公差控制在0.2mm以内，避免安装后出现轮体偏斜、受力不均的问题。支架与安装板之间采用回转支承结构，可实现360度水平方向自由旋转，转向时的阻尼经过调校，既不会因为阻尼过小导致设备推行时出现方向跑偏，也不会因为阻尼过大增加转向所需的推力，适配单人操作移位的使用需求。

　　轮体部分采用双轮并排的结构设计，相比单轮结构，双轮设计可以在同等轮径下获得更大的接地面积，降低单位面积的接地压强，既可以在环氧地坪、实木地板等对地面压强敏感的场景使用，避免压痕损伤地面，也能在车间常见的水磨石、水泥地面上平稳通行，小尺寸的地面缝隙、接缝不会造成轮体卡滞。轮体材质选用高弹性耐磨工程材料，表面做高光硬化处理，滚动时的摩擦阻力小，推行过程中噪音低，不会在办公场景下产生刺耳的滚动噪音，同时材料具备较好的抗冲击性能，在经过小高度的地面台阶、线缆槽盖板凸起时，不会出现轮体碎裂的问题。

　　轮体与支架的连接采用贯通式销轴结构，销轴两端做铆压固定，避免长期使用后销轴脱出，销轴与轮体内孔之间加装耐磨衬套，减少转动过程中的磨损量，延长脚轮的整体使用寿命。支架的表面做防锈镀层处理，可适应车间内少量油污、潮湿的使用环境，不会因为短期接触水汽、切削液飞溅出现表层锈蚀脱落的问题。

　　在实际选型适配时，需要注意安装面的底部预留足够的回转空间，避免支架转向时与设备底部的突出结构、线缆接头发生干涉，安装完成后需要确保四个脚轮的安装高度一致，避免出现个别脚轮悬空、受力集中在其余轮体上导致过载损坏的问题。这款脚轮的转向结构没有配置锁止机构，更适合需要频繁移位调整位置的使用场景，如果需要固定设备位置，可搭配带刹车功能的同规格脚轮配套使用，安装尺寸保持一致可直接互换。

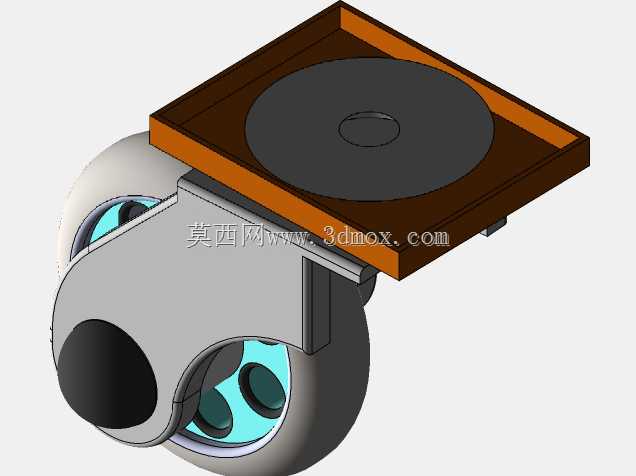

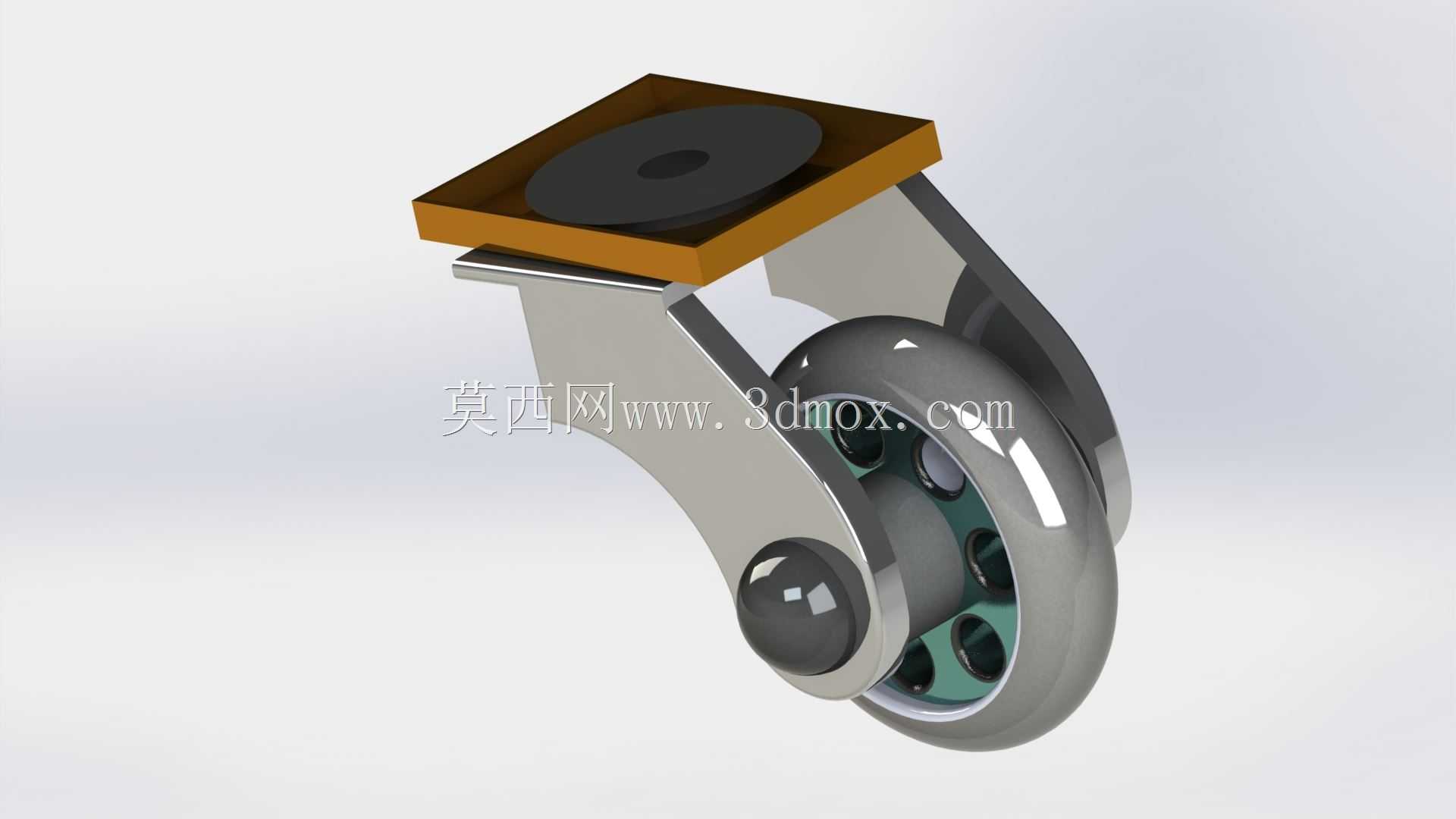

　　从结构建模的角度来看，这款脚轮的建模过程需要重点关注支架折弯处的圆角过渡，避免应力集中导致承重时支架从折弯处断裂，轮体内部的轴承安装位需要保证同轴度公差，否则会出现轮体转动卡滞、磨损加快的问题。回转支承部分的间隙需要控制在合理范围，间隙过大会导致轮体晃动，推行时稳定性差，间隙过小则会导致转向阻力大，转动不顺畅。整体装配完成后需要验证轮体的转动灵活性、支架的转向顺畅度，模拟承重状态下的结构变形量，确保在额定承重范围内结构变形量在允许范围内，不会出现轮体蹭支架、转向卡滞的问题。
