工业定向承载式单轮脚轮结构设计

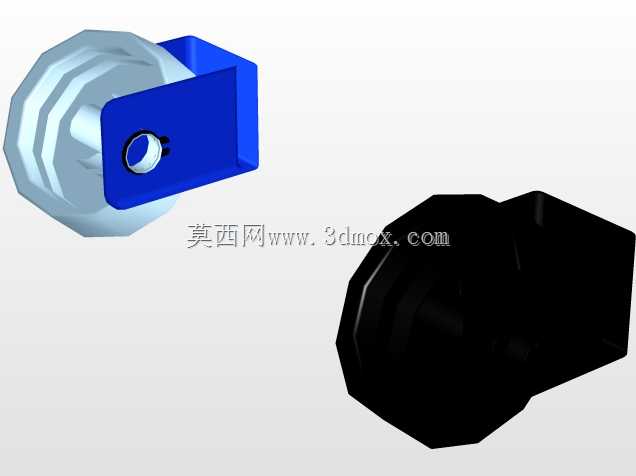

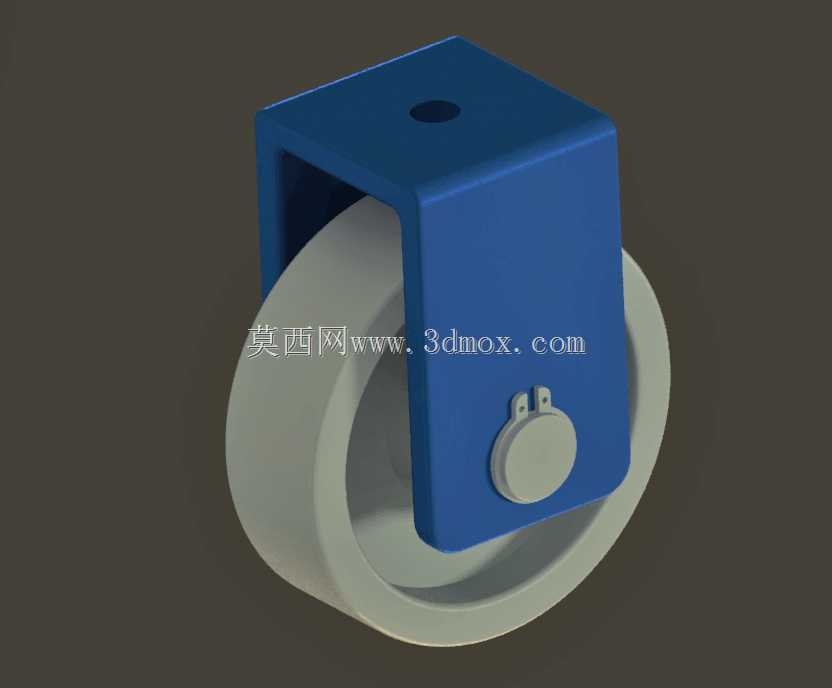

　　这款定向脚轮的结构设计，核心围绕中轻型工业设备的短距离移位场景展开，日常适配的设备涵盖车间周转工装架、小型操作台、轻型仓储货架、移动式物料箱等常见工业载具，区别于万向脚轮的转向需求，定向款的核心作用是保障设备沿直线行进时的轨迹稳定性，避免移位过程中出现不必要的方向偏移，尤其适合在平整环氧地坪、硬化水泥地面的室内生产场景使用。从结构拆分来看，整个部件分为安装支架与滚轮主体两大部分，支架采用一体式折弯成型的金属结构，顶部预留的单安装孔为沉孔设计，安装时可将螺栓头部完全埋入支架平面，保证支架与设备底部安装面完全贴合，不会出现螺栓凸起导致的安装间隙，支架两侧的支撑板通过对称折弯形成滚轮的安装腔体，两侧板的同轴度公差控制在0.1mm以内，

　　避免滚轮转动时出现偏磨、卡滞的问题。滚轮部分采用尼龙材质的单轮结构，轮面做了微弧处理，接触地面时的受力面宽度控制在合理范围，既保证足够的承载接触面积降低轮面压强，又能减少滚动过程中的摩擦阻力，轮体中心的轴承安装位与支架的轮轴采用间隙配合，轮轴端部设置的限位卡件可防止轮轴在设备移动过程中从支架侧孔脱出，同时预留了微小的轴向窜动间隙，避免温度变化导致部件膨胀引发的转动卡滞。设计过程中优先考虑了安装边界的适配性，支架顶部安装面的尺寸可适配大多数常规设备底部的安装位，无需额外加工转接板即可完成装配，整体安装高度控制在低位区间，可降低设备整体重心，提升移动过程中的稳定性，避免设备移位时出现侧翻风险。滚轮的转动阻尼经过匹配设计，

　　空载状态下推动设备时不会出现滚轮打滑，承载额定重量时滚动阻力处于较低水平，单人即可轻松推动满载的载具移动。支架表面做了喷塑处理，可应对车间日常的油污、轻微水汽腐蚀，延长部件的使用寿命，轮面的尼龙材质具备一定的自润滑特性，日常使用无需额外加注润滑脂即可保持顺畅转动，同时尼龙材质不会对环氧地坪造成硬划伤，适配车间对地面保护的要求。在结构强度校核阶段，针对支架的折弯处做了应力集中优化，将折弯处的圆角半径调整到合理范围，避免长期承载后出现支架开裂、变形的问题，轮体的壁厚经过反复验算，在额定承载下轮体的变形量控制在弹性形变范围内，卸载后可快速恢复原状，不会出现不可逆的塑性变形影响后续使用。这款定向脚轮的结构没有多余的复杂部件，

　　整体装配仅需支架、滚轮、轮轴、限位卡件四个核心零件，生产装配流程简单，后期维护更换也十分便捷，当滚轮出现磨损后，仅需拆下限位卡件抽出轮轴即可更换新的滚轮，无需整体更换整个脚轮部件，可降低设备的后期维护成本。针对不同的使用场景，该结构还可通过调整轮体材质适配不同地面，比如更换为聚氨酯轮面可适配有轻微减震需求的场景，更换为金属轮面可适配高温、有尖锐碎屑的特殊生产场景，支架的安装孔位也可根据设备的特殊安装需求做微调，具备较强的适配扩展性。
