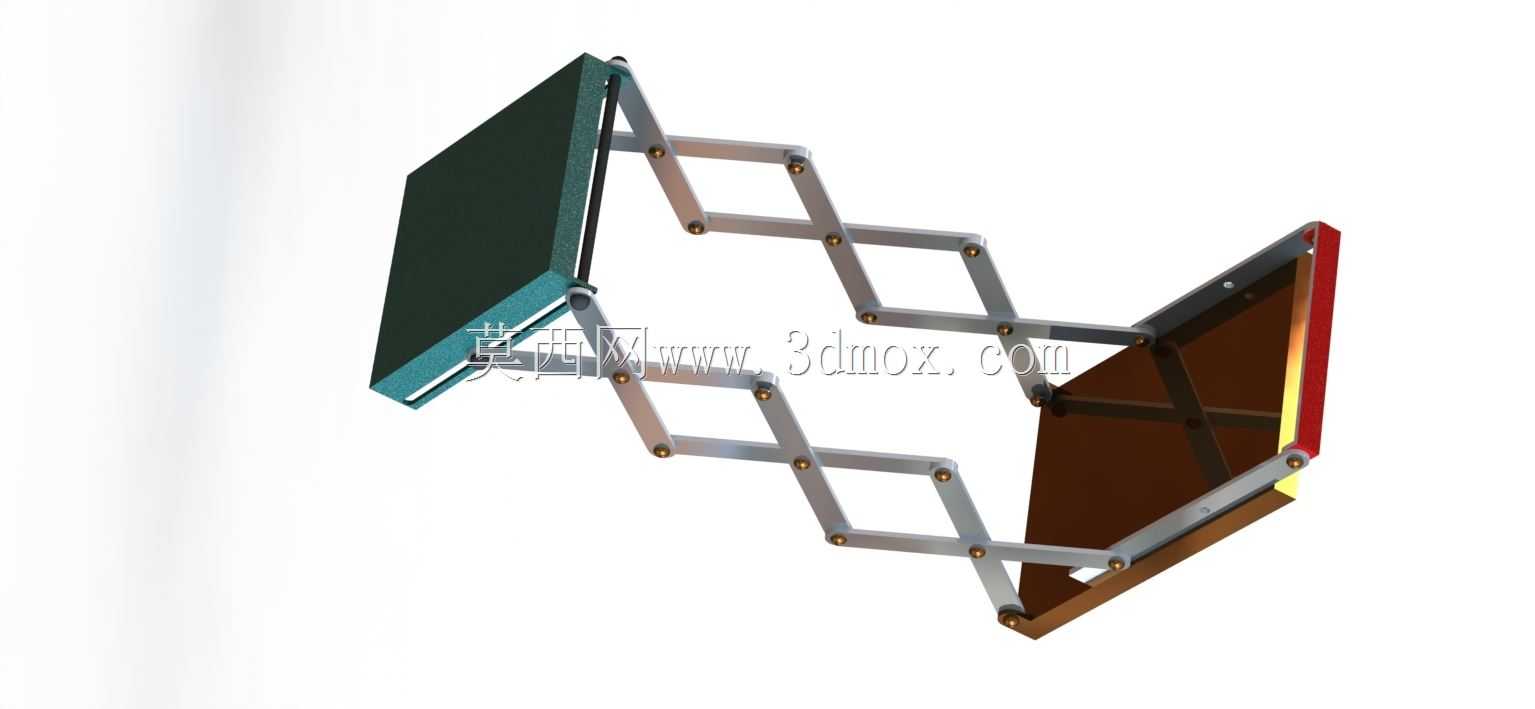

剪叉式伸缩升降承载机构三维结构

　　安装时需要保证平台平面和安装基面的平行度误差控制在合理范围内，避免剪叉伸缩时出现附加的侧向力矩，另一端作为活动承载端，平台表面做了平面度处理，用来放置需要举升的工件或者作业工装。从结构设计逻辑来看，这套剪叉机构的连杆长度采用等长设计，每一组交叉连杆的中点位置都设置铰接点，这种等长等距的铰接布局能保证活动端平台在整个升降行程中始终保持水平状态，不会因为剪叉的伸缩出现角度倾斜，对于需要保持水平姿态的举升作业来说，这种设计能省去额外的平台调平结构，降低整体结构的复杂度。连杆的截面采用矩形型材设计，相比圆杆结构，矩形截面的抗侧向弯曲能力更强，能承受更大的偏载力矩，铰接位置的销轴和连杆之间预留了合理的转动间隙，既保证连杆转动顺畅，在车间物料转运、仓储高位取放、轻型设备检修举升这类需要小范围垂直位移的作业场景里，剪叉式伸缩结构的应用覆盖度一直很高，不同于大吨位起重设备的长距离吊装作业，这类剪叉结构的核心优势是收缩状态下占用空间极小，展开后能获得稳定的垂直支撑行程，不需要额外搭建导轨或者架设支撑臂，适合在空间受限的工位完成短距离举升作业。这套剪式起重机构的铰接点全部采用销轴连接，每一组交叉连杆的铰接位置都做了同轴度约束，相邻两组剪叉单元的连接端采用共轴铰接设计，保证伸缩过程中所有连杆的运动轨迹保持在同一平面内，不会出现侧向偏移或者卡滞的问题。两端的承载平台分别和最外侧剪叉单元的端点做铰接固定，其中一端平台作为固定安装基准，

　　又不会因为间隙过大导致整体结构出现晃动。安装边界方面，这套机构处于完全收缩状态时，整体厚度仅为两层平台加单组连杆叠放的厚度，适合嵌入到工作台面内部或者设备的夹层空间里，不需要占用额外的外部安装空间，完全展开时的升降行程由连杆长度和剪叉单元的数量决定，每增加一组剪叉单元就能对应增加一倍左右的单节行程，设计时可以根据实际需要的举升高度调整剪叉单元的数量，不需要改动两端的平台连接结构。实际使用过程中，这套剪叉机构可以搭配液压推杆、电动丝杠或者气缸作为驱动元件，驱动端可以连接在中间位置的铰接点上，也可以连接在最内侧的连杆端点上，不同的驱动连接位置对应不同的驱动力需求，连接在中间铰接点时需要的驱动力更小，但是驱动行程更短，

　　连接在内侧端点时需要的驱动力更大，但是驱动行程和平台升降行程的匹配度更高。在日常的设备维护场景里，这类剪叉结构常被集成在检修工作台的升降部分，用来托举检修人员或者小型检修工具，相比固定高度的工作台，可伸缩的剪叉结构能根据检修位置的高度灵活调整平台高度，减少作业人员弯腰或者踮脚的操作，降低长时间作业的疲劳感。在仓储物流场景里，这类结构可以安装在货位的取料端，用来将低位的物料举升到对应的货架高度，不需要人工搬运重物登高，提升取放料的作业安全性。结构建模过程中，所有铰接位置都做了转动副约束，模拟实际销轴连接的运动状态，验证整个伸缩行程中是否存在连杆干涉的问题，同时对连杆的受力状态做了简化校核，保证在额定承载重量下，

　　连杆的弯曲变形量在允许范围内，铰接销轴的剪切强度满足使用要求。两端平台和连杆的连接位置做了加强结构，避免平台在承受偏载时连接位置出现应力集中导致的结构变形，平台边缘做了包边处理，防止放置在平台上的工件在升降过程中滑落。不同于大型起重设备需要复杂的钢丝绳卷筒或者变幅臂结构，这套剪叉式起重机构的结构组成非常简洁，整体没有易损的传动部件，日常维护只需要定期在铰接销轴位置加注润滑脂，保证连杆转动顺畅即可，维护成本远低于其他类型的举升设备。对于需要定制小行程举升机构的设计人员来说，这套结构的参数化调整非常方便，只需要修改连杆长度、剪叉单元数量、平台尺寸这几个核心参数，就能快速适配不同的安装空间和举升高度需求，不需要重新搭建整体的结构框架，能大幅缩短非标举升设备的设计周期。在装配调试过程中，需要保证所有铰接销轴的安装方向一致，避免出现销轴错位导致的连杆转动卡滞，安装完成后需要手动测试全行程的伸缩顺畅度，确认没有卡滞点之后再连接驱动元件，避免驱动负载过大导致驱动元件过载损坏。
