带可调支架的表面测量规结构设计

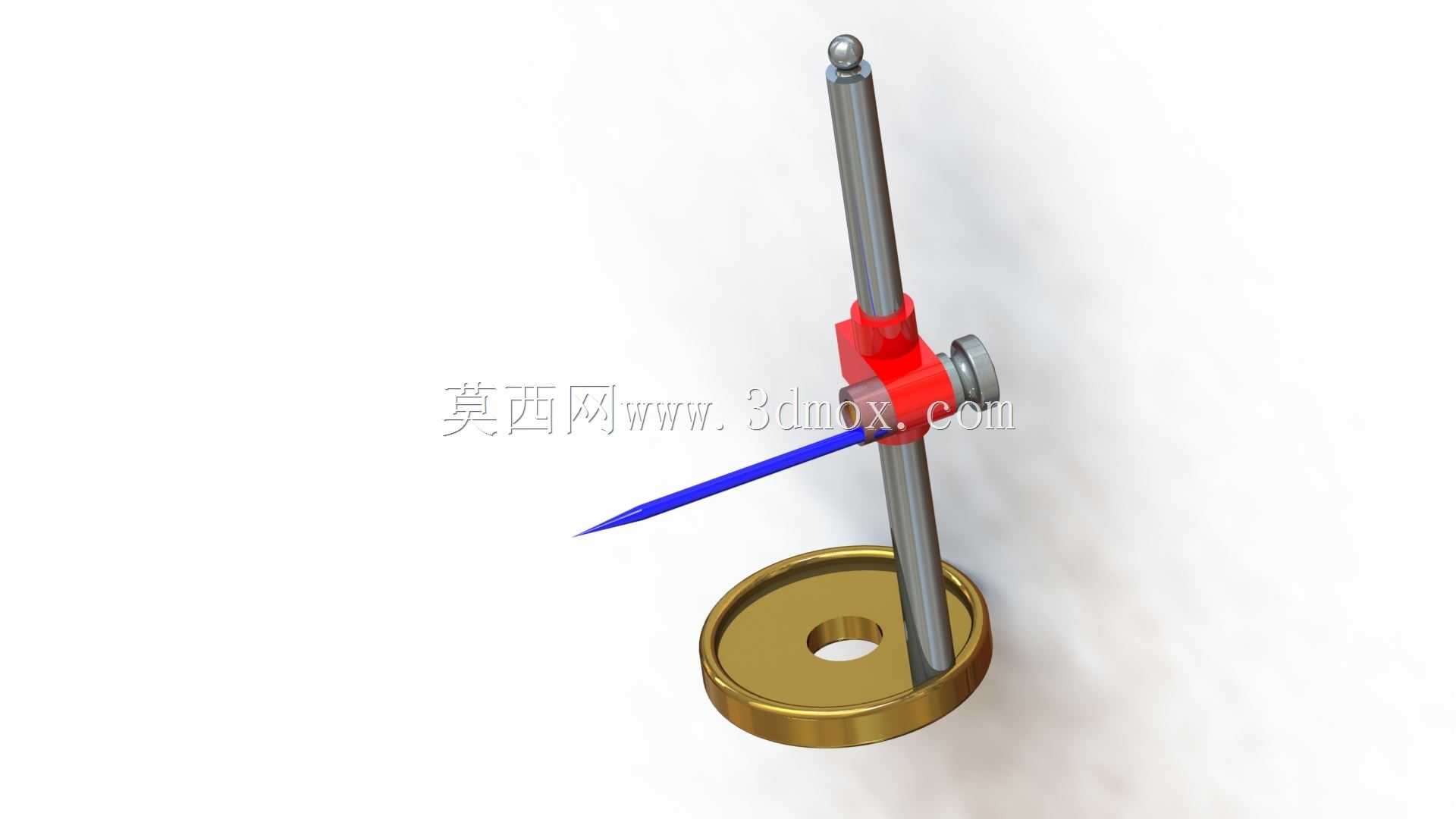

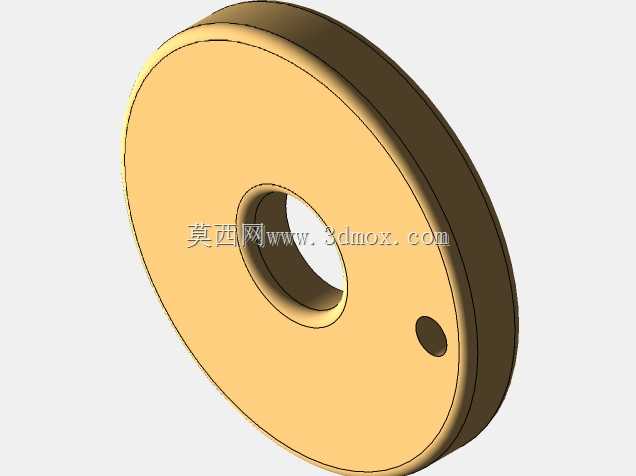

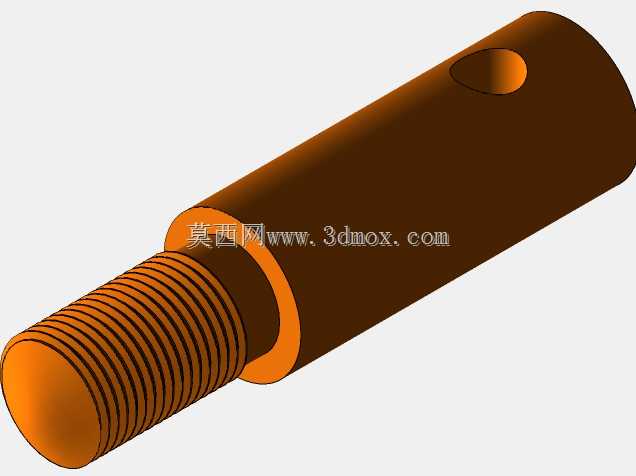

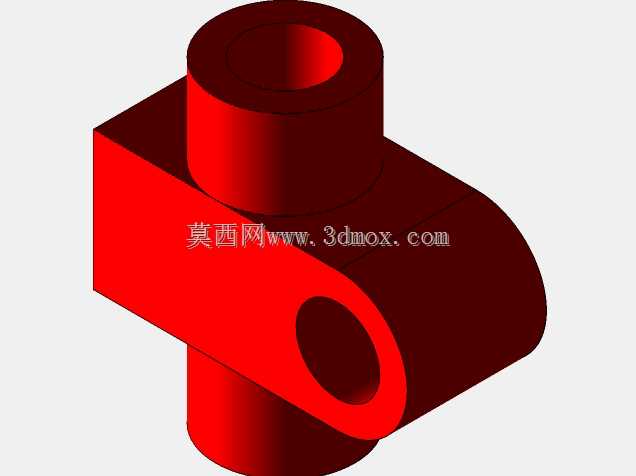

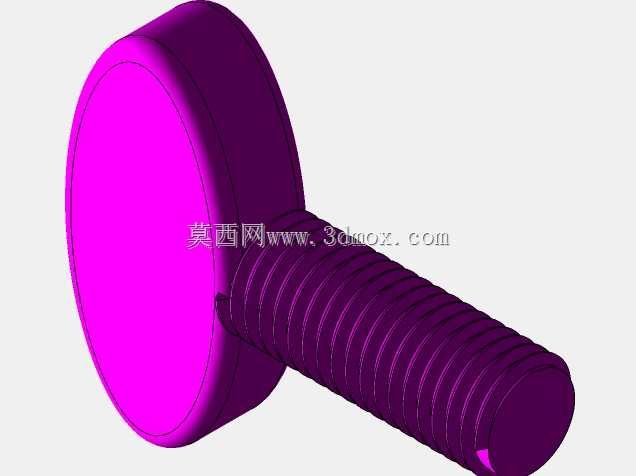

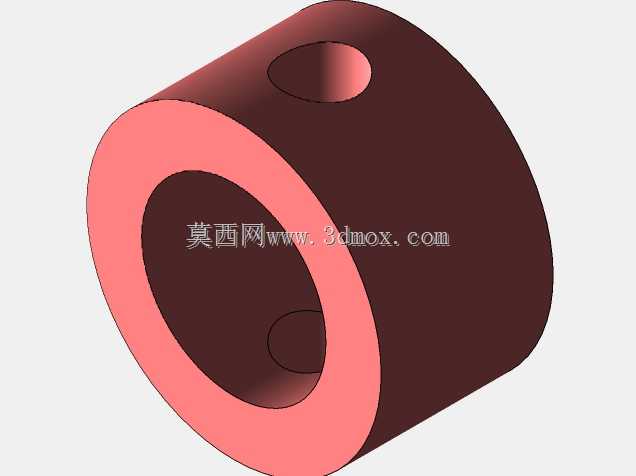

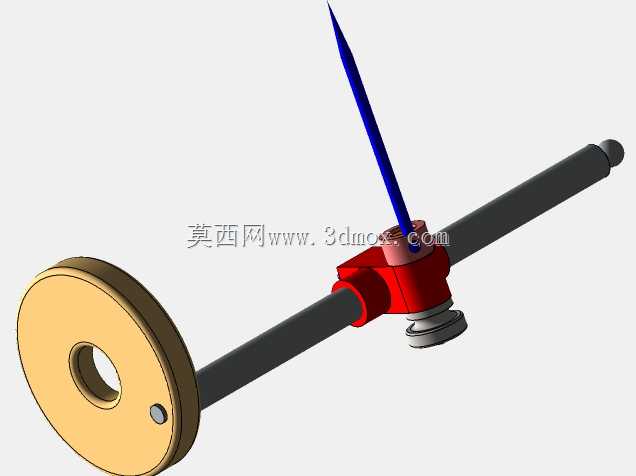

　　在机械加工车间的工序间检测环节，这类带立式可调支架的表面量规是现场质检工位的常用工具，多数时候被布置在磨床、精铣机床的工位旁，用来快速完成工件表面形位偏差、平面度、跳动值的快速比对测量，不需要把工件转运到恒温计量室，就能完成加工过程中的在制品质检，大幅缩短工序间的检测等待时间。整套结构的底座采用带中心通孔的圆盘式设计，底部做了精磨处理，能够稳定吸附在铸铁检测平台或者带磁力的工作台面上，中心的通孔既可以作为定位基准孔，穿入定位销实现与带定位孔工件的快速对齐，也能在需要的时候穿入固定螺栓，将整个支架锁紧在专用检测工装的台面上，避免测量过程中支架移位带来的读数误差。立式导杆采用冷拉圆钢加工而成，表面做了硬铬镀层处理，粗糙度控制在Ra0.8以下，保证滑动夹头能够沿着杆体顺畅上下移动，不会出现卡滞或者旷量，导杆与底座的连接采用过盈压装配合，压装后会做垂直度校准，保证导杆轴线与底座基准面的垂直度误差控制在0.02mm以内，避免支架本身的形位误差传递到测量结果中。中间的红色滑动夹头是整套结构的调节核心，夹头内部做了与导杆配合的光孔，侧面设置了锁紧旋钮，松开旋钮时夹头可以沿着导杆上下滑动、也可以绕导杆做360度旋转，调整到合适的测量位置后拧紧旋钮，就能通过夹头内部的弹性变形抱紧导杆，实现测量位置的固定；夹头前端设置了横向的安装孔，用来固定测量表的测杆部分，同样采用侧方锁紧的结构，能够适配不同测杆直径的量表，调整测杆的伸出长度与测量角度。

　　前端的蓝色测针是直接接触工件表面的部件，采用硬质合金材料制作，尖端做了圆弧过渡处理，既保证足够的耐磨性能，长期接触加工金属表面不会出现磨损变形，也不会因为尖端过于锋利划伤已加工的工件表面，测针与量表的传动机构连接，能够将接触到的表面位移量传递到量表的读数机构，直观显示出测量的偏差值。在实际使用场景中，操作人员会先根据被测工件的高度，松开滑动夹头的锁紧旋钮，将夹头调整到大致的测量高度，再旋转夹头的角度让测针对准被测表面，预压1-2mm的测量行程后锁紧夹头，之后就可以移动工件或者转动支架，让测针沿着被测表面滑动，通过量表的读数变化判断工件表面的形位误差是否在公差范围内。这套结构的设计没有多余的复杂机构，

　　所有部件都围绕现场快速测量的需求做了简化，整体重量控制在1.2kg左右，操作人员可以单手完成位置调整与锁紧操作，不需要借助额外工具；整体的安装边界也做了优化，圆盘底座直径控制在80mm，占用的工作台面积极小，即使在狭小的机床操作工位上也能顺利放置，导杆的有效调节行程达到150mm，能够覆盖绝大多数小型精密零件的测量高度需求，不需要额外加装延长杆。不同于固定式的测量检具，这套可调支架的结构能够适配多种不同类型的测量表头，除了配套的表面测量测头之外，也可以换装百分表、杠杆表、深度测头等不同的测量附件，完成平面度、圆跳动、同轴度、深度等多个形位公差项目的检测，一套支架就能满足工序间大部分的常规检测需求，降低车间质检工位的工具配置成本。

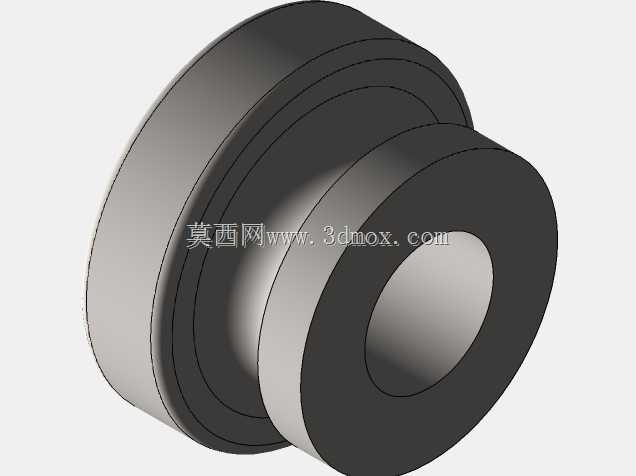

　　在结构细节的处理上，导杆的顶端设置了球形限位堵头，避免滑动夹头在调整过程中从导杆上端滑出掉落，造成测头或者夹头的磕碰损坏；所有锁紧旋钮的表面都做了滚花处理，操作人员手上沾有切削液或者油污的时候也能顺利拧动旋钮，不会出现打滑的情况；底座的边缘做了倒角处理，没有尖锐的毛刺，避免搬运或者调整过程中划伤操作人员的手部。这类量规结构虽然简单，但在加工现场的使用频率极高，设计过程中所有的公差配合都围绕长期使用的稳定性做了考量，滑动配合面的间隙控制在0.01-0.03mm之间，既保证移动顺畅，又不会因为间隙过大带来测量位置的偏移，所有锁紧部件的锁紧力都经过验证，即使在频繁调整的使用场景下，也不会出现锁紧失效、测量位置滑移的问题，能够长期保持稳定的测量精度。
