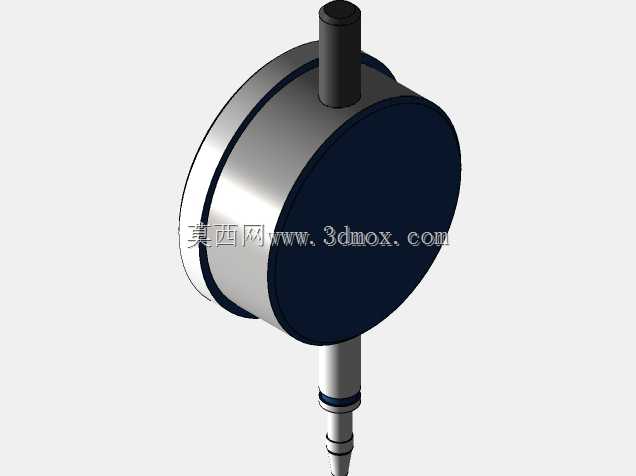

机械式百分表精密测量构件三维造型

　　在机械加工现场的工序检验环节，这类接触式位移测量构件是一线质检人员、机床操作工手边最常用的形位误差检测工具，不管是车床装夹工件后的径向圆跳动找正、铣床工装的平面度校验、还是装配环节轴系零件的轴向窜动量检测，都能看到它的使用场景。不同于非接触式的光学测量设备，这类机械式测量构件完全依靠内部齿轮齿条的传动结构实现位移量的放大传递，不需要外接电源或气源，在车间复杂的油污、切削液飞溅环境下也能保持稳定的测量可靠性，不会因为现场电磁干扰出现数值跳变的问题。从结构设计逻辑来看，整个构件采用对称式的圆盘主体布局，核心的传动放大机构全部内置在圆形金属壳体内，既可以最大程度压缩外部占用空间，也能通过封闭壳体阻挡加工现场的铁屑、粉尘进入传动副，

　　避免齿轮啮合卡滞带来的测量误差。顶部的提帽结构是为了快速抬升测杆设计的，在批量检测工件时，检验人员只需要向上提起提帽就能让测杆回缩，放置好工件后松开提帽，测杆会在内部弹簧的作用下自动贴合被测表面，不需要反复调整构件的安装高度，能大幅压缩批量检测的辅助时间。下方伸出的测杆采用阶梯轴结构，靠近壳体的位置设计有防尘密封环，能沿着测杆的滑动方向阻挡切削液、研磨膏这类细小杂质进入壳体内部，测杆末端的硬质合金测头采用圆弧过渡设计，和被测表面接触时不会因为尖锐棱角刮伤工件的已加工表面，同时硬质合金材质的高耐磨性也能保证长期使用后测头不会出现磨损凹坑，避免带来系统性的测量偏差。从安装边界来看，

　　这类构件的主体圆盘直径适配市面上绝大多数通用表架的装夹孔位，不管是磁性表架的悬臂装夹、还是专用检具的固定式安装，都不需要额外制作过渡转接套，测杆的伸缩行程覆盖了常规机械加工零件的形位公差测量范围，日常使用时不需要频繁调整表架的固定位置就能完成全量程的检测。设计过程中需要重点关注测杆滑动副的同轴度公差，如果测杆和壳体导向孔的同轴度偏差过大，测量时测杆会出现卡滞、回程误差超标的问题，直接影响测量数值的准确性；内部传动齿轮的齿侧间隙也需要控制在合理范围内，间隙过大会导致正反向测量时的示值偏差超标，间隙过小则会让测杆的回弹动作不够顺畅，在快速检测时出现数值滞后的情况。壳体侧面的表圈采用可转动设计，

　　实际使用时可以在测头贴合基准面后转动表圈将表盘指针调整到零位，不需要反复微调表架的安装位置，降低现场操作的复杂度。这类构件的整体重量控制在手持可轻松操作的范围内，在临时需要手持测量工件内孔圆度、端面跳动的场景下，检验人员可以直接握持壳体完成检测，不需要依赖表架固定，适配车间里多样化的临时检测需求。不同于数显类测量构件需要定期更换电池、担心液晶屏幕被磕碰损坏，纯机械结构的这类测量构件维护成本极低，只需要定期在测杆的滑动部位涂抹少量轻质润滑油，就能保证长期的测量精度稳定性，在中小型加工车间、设备维修现场的适用性极强。
