十字轴式万向联轴器机械结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488343
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计
  • 十字轴式万向联轴器机械结构设计

  在各类工业传动场景中,两轴存在轴线夹角偏移的工况十分常见,比如冶金设备的轧机传动线、工程机械的行走机构、输送设备的动力传输段、农用机械的动力输出端,这类场景下刚性联轴器无法补偿轴线偏移,很容易在运转过程中产生附加载荷,加剧轴承、轴颈的磨损,严重时甚至会造成轴件断裂、传动失效,而十字轴式万向联轴器正是为解决这类偏角传动需求设计的核心传动部件。

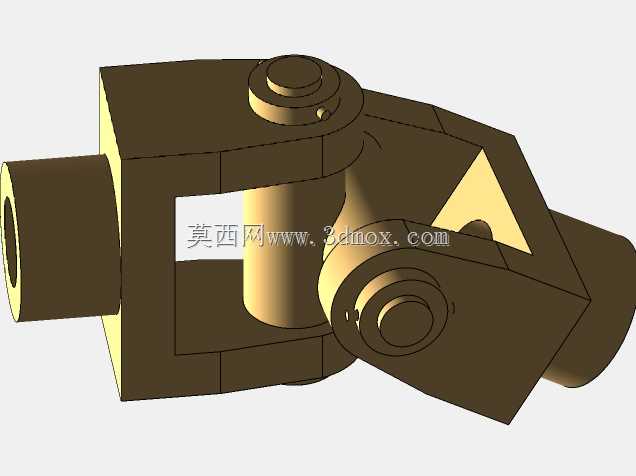

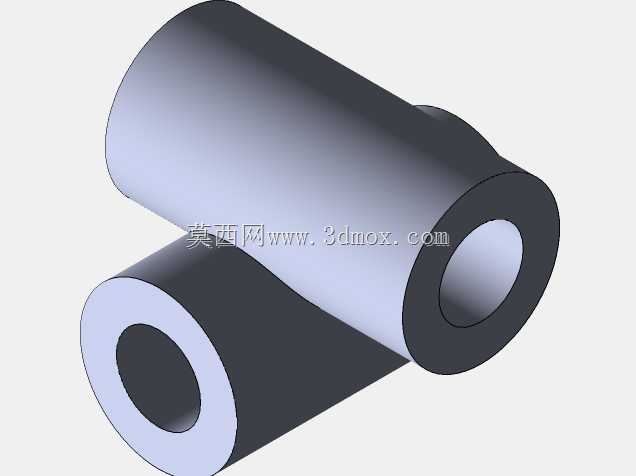

  这套万向联轴器采用典型的十字轴铰接结构,两端为带轴孔的叉形接头,分别用于连接主动轴与从动轴,中间通过十字轴实现两个叉形接头的铰接,十字轴的四个轴颈分别装配在两个叉头的轴承孔内,配合轴套实现转动副的低摩擦运转,能够在两轴轴线存在35°以内夹角的工况下稳定传递旋转扭矩,同时可补偿安装过程中产生的同轴度误差,以及设备运转过程中因机架变形、基础沉降带来的轴线偏移量。

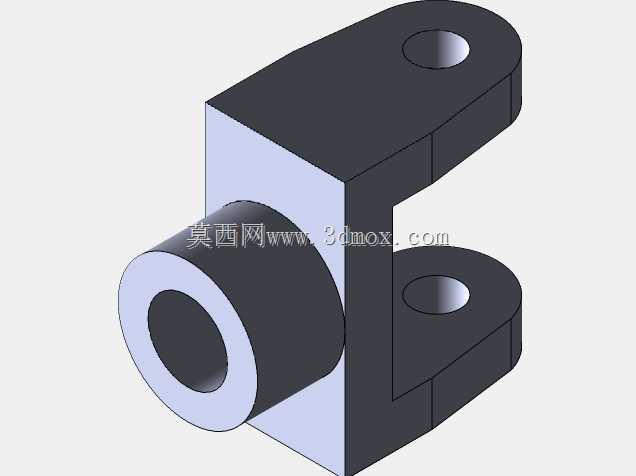

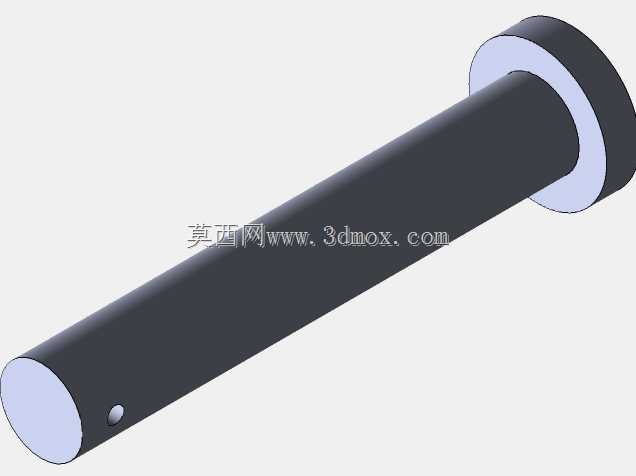

  从结构设计逻辑来看,两个叉形接头的结构完全对称,叉头部分采用箱型截面设计,在保证整体结构刚度的同时尽可能降低转动惯量,适合中高速传动场景的动平衡要求;十字轴的轴颈与叉头轴承孔的配合采用过渡配合定位,配合面的粗糙度控制在Ra1.6以内,保证转动过程中无卡滞、无旷量,轴颈根部设计有圆角过渡,避免应力集中造成的疲劳断裂,这一细节在频繁正反转、冲击载荷的传动场景中尤为关键,能够大幅提升部件的疲劳寿命。

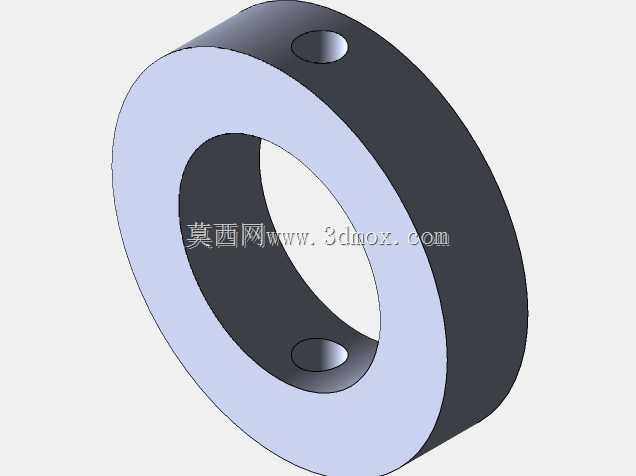

  安装边界方面,两端轴孔采用标准圆柱形通孔设计,可根据配套轴径选择平键连接或者花键连接的形式,轴孔的端面设计有紧定螺钉孔,用于轴向定位,防止运转过程中轴与联轴器产生轴向窜动;联轴器的最大回转直径根据传递扭矩等级匹配,安装时需要保证两端叉头的相对相位符合装配要求,即主动端叉头的对称面与从动端叉头的对称面处于同一平面,否则会造成从动端的转速波动,带来附加振动,影响整条传动线的运转平稳性。

  在实际选型应用中,这类万向联轴器可根据传递扭矩的大小选择不同的材质与热处理工艺,常规工况下采用45号钢调质处理即可满足使用要求,重载、冲击载荷工况下可选用40Cr材质并对十字轴轴颈进行表面淬火处理,提升表面耐磨性与芯部韧性;日常维护过程中,十字轴的轴承位置需要定期加注润滑脂,减少转动副的磨损,尤其是在多粉尘、潮湿的工况下,需要配套密封端盖防止杂质进入配合面,避免出现早期磨损卡滞的问题。

  不同于刚性联轴器的同轴度安装要求,这类万向联轴器允许一定范围的轴向窜动与径向偏移,但在安装时仍需尽可能减小两轴的实际夹角,夹角越大,传动过程中的附加弯矩与转速波动就越明显,合理控制安装夹角能够有效降低传动过程中的振动与噪声,延长整套传动系统中轴承、密封件等易损件的使用寿命。在长距离传动场景中,还可以将两个万向联轴器成对使用,中间加装连接轴,通过合理布置两端万向节的相位,完全抵消单万向节带来的转速波动,实现等速传动,满足高精度传动场景的使用需求。
