四缸发动机排气歧管结构设计

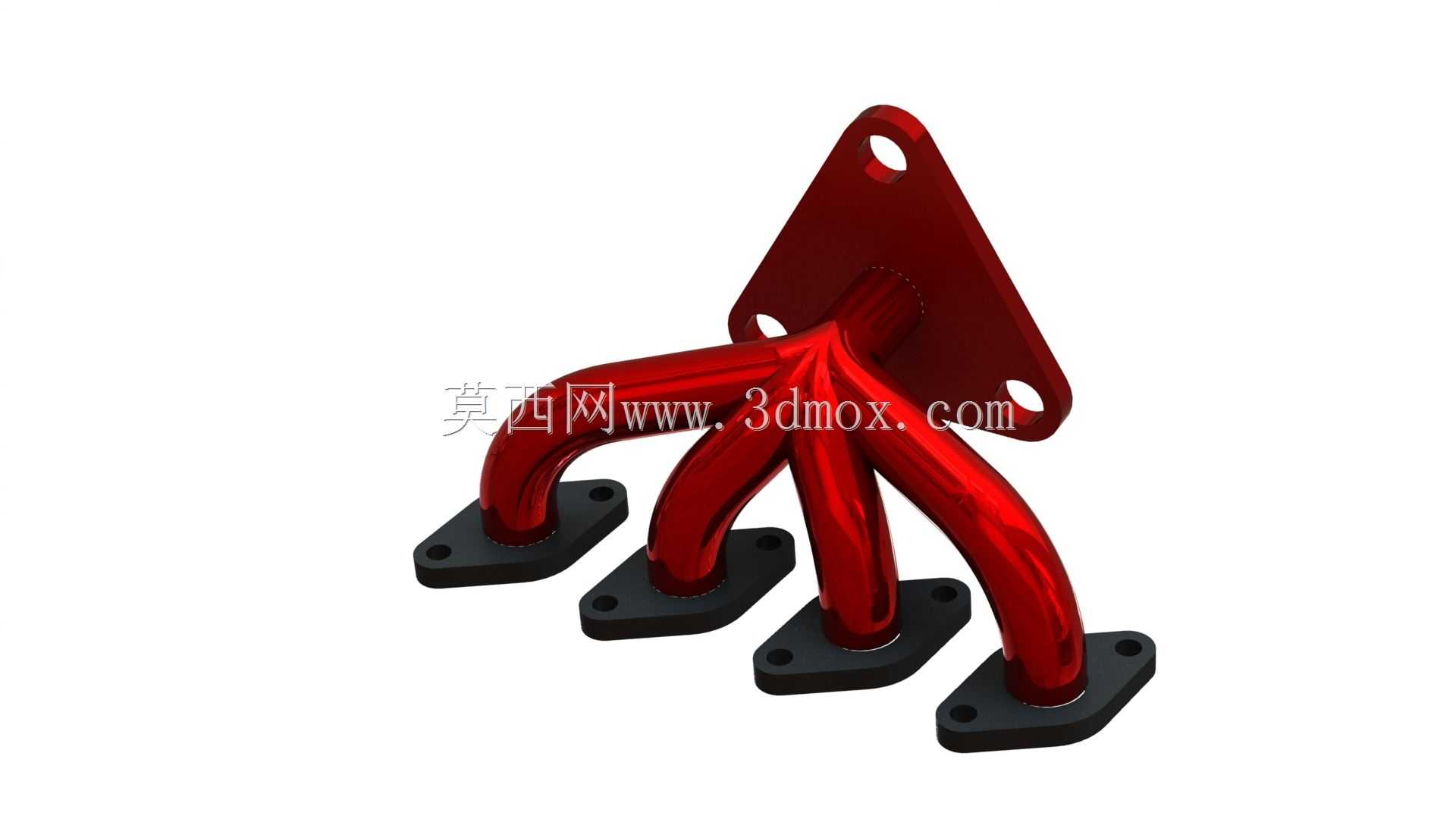

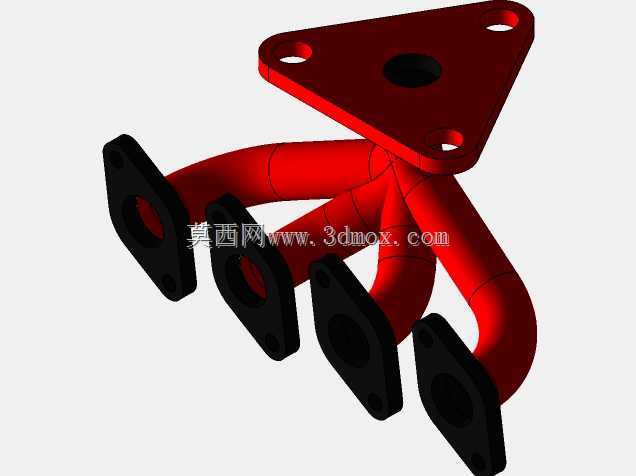

　　在往复式内燃机的进排气系统设计中，排气歧管是衔接气缸盖排气口与下游排气后处理装置的核心导流部件，其结构合理性直接影响发动机的排气效率、泵气损失与各缸排气均匀性，是动力总成结构设计中需要反复校核流场与热负荷的关键零件。这款四缸机型配套的排气歧管，采用四支弯管汇聚到单排气出口的布局，对应直列四缸发动机的点火顺序做了管长均衡设计，尽可能降低各缸排气之间的干涉问题，避免相邻气缸排气过程中产生的气流倒灌影响充气效率。从安装边界来看，上端的三角法兰对应发动机缸盖侧的安装面，法兰上预留的三个安装孔位匹配缸盖对应的螺栓凸台，安装时需要在结合面铺设耐高温密封垫片，通过螺栓预紧力实现密封，防止高温高压的排气从结合面泄漏，

　　该法兰的安装平面度公差需要控制在0.1mm以内，避免长期热循环后出现密封失效。下端四个独立的小法兰分别对应四个气缸的排气出口，每个法兰上设置两个安装孔，与缸盖各缸排气口的定位凸台精准配合，法兰端面同样需要做精加工处理，保证与缸盖结合面的贴合度。歧管的管路部分采用等长度渐变曲率的弯管结构，每根支管的弯曲半径经过流场仿真优化，尽可能降低排气气流在管内的沿程阻力，同时避免管路出现急弯导致的局部涡流，减少排气背压。管路的壁厚设计兼顾了耐高温强度与轻量化需求，管壁厚度均匀，避免厚薄不均导致的热应力集中，在长期承受800-900℃高温排气冲刷的工况下，能够减少热变形量，降低开裂风险。从实际应用场景来看，这类排气歧管多用于小排量直列四缸汽油机，

　　配套乘用车或者小型工程机械的动力单元，设计过程中需要同步考虑周边部件的安装间隙，因为歧管工作时表面温度极高，需要和周边的线束、橡胶管路、塑料饰板保留足够的隔热间隙，必要时还需要在歧管外侧加装隔热罩，避免高温烘烤周边部件引发故障。在建模过程中，首先需要根据缸盖的排气口位置确定四个下端法兰的安装坐标，再根据排气汇聚点的位置确定上端法兰的安装方位，随后通过扫掠特征生成各支管路的实体，在管路交汇处做圆滑过渡处理，避免直角交汇产生的应力集中与气流阻力。完成基础实体建模后，还需要对法兰与管路的衔接位置做圆角过渡，降低热应力集中系数，同时校核各个安装孔的位置度公差，保证实际生产后能够顺利与缸盖、下游排气装置装配到位。设计时还要考虑歧管的固有频率，

　　通过调整管路的壁厚与加强结构，让歧管的固有频率避开发动机常用工况的激励频率，避免工作过程中出现共振，导致管路开裂、螺栓松动等故障。另外，歧管的表面处理工艺也需要和结构设计匹配，这类采用铸造工艺生产的歧管，建模时需要预留足够的拔模斜度，同时避免出现壁厚突变的结构，防止铸造过程中产生缩孔、砂眼等缺陷，影响零件的强度与密封性。对于改装场景下的高性能歧管，还会在管路内壁做光滑处理，进一步降低气流阻力，提升发动机高转速区间的排气效率，但原厂配套的歧管更多兼顾成本、可靠性与低转速扭矩输出，管长与管径的匹配会偏向日常使用的常用转速区间，保证低转速下的排气流速，提升低速扭矩响应。
