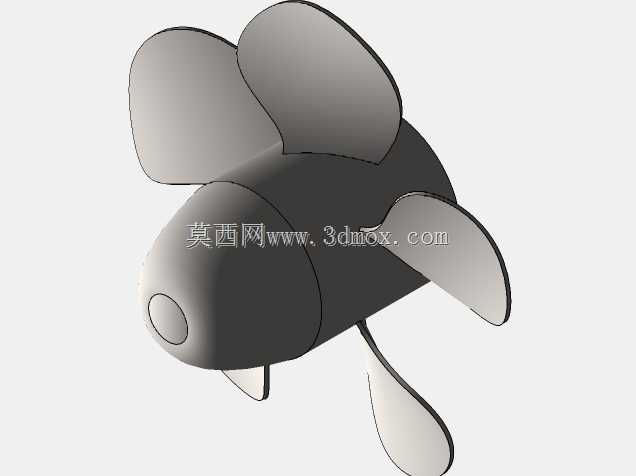

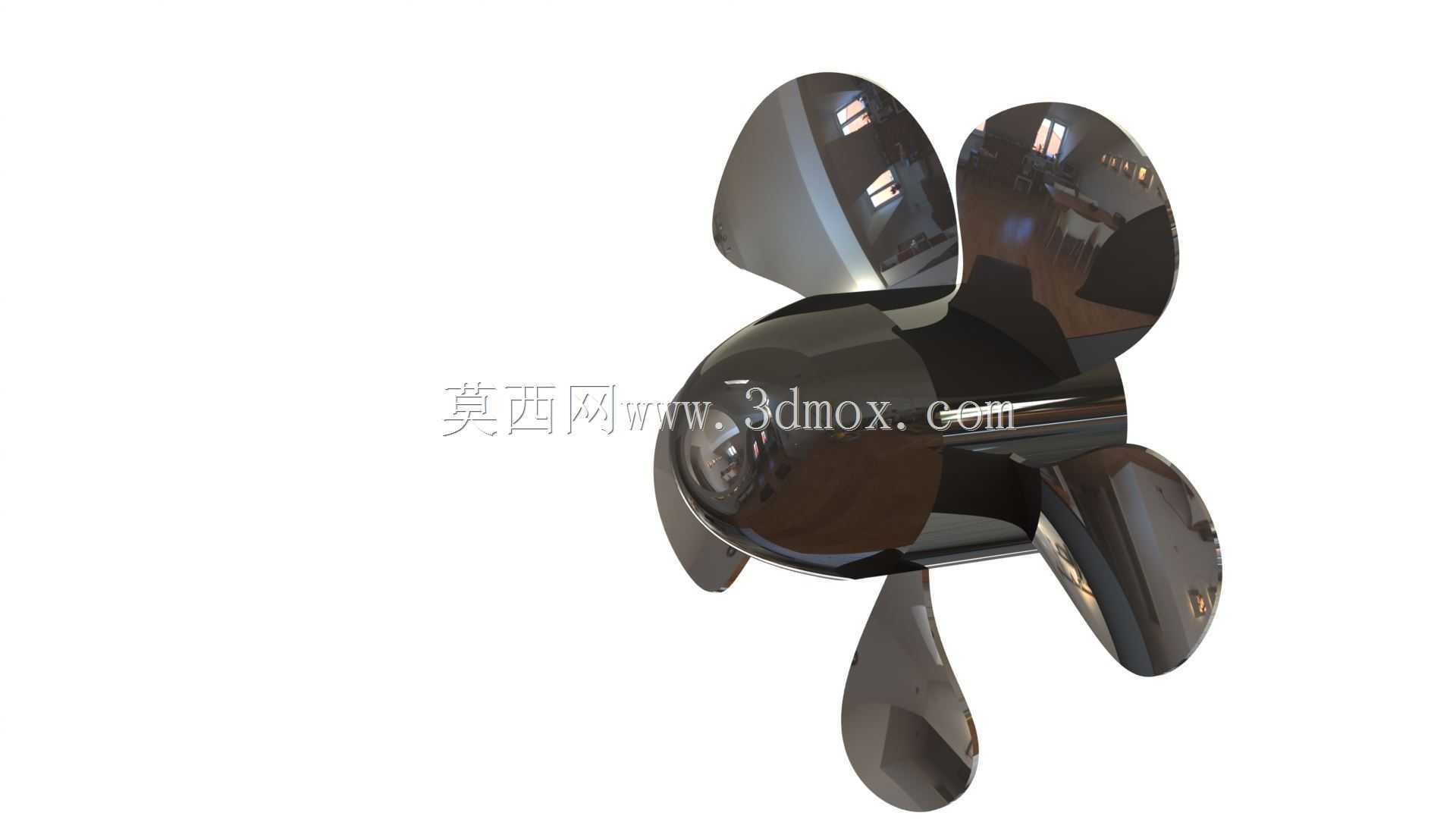

五叶式船舶推进螺旋桨结构设计

　　五叶结构的盘面比选择会比同功率等级的四叶桨略低，单叶的叶厚分布从叶根到叶梢做连续渐变处理，叶根位置保留足够的结构强度余量，用来承受扭矩传递过程中的交变弯曲应力与离心力叠加作用，叶梢位置做薄化收边处理，减少叶梢涡流带来的能量损耗，同时降低涡流引发的船体尾部振动。从安装边界来看，螺旋桨的桨毂中心与尾轴的锥面配合尺寸需要严格匹配轴系的锥度标准，键槽位置的对称度公差控制在0.02mm以内，避免安装后出现动平衡超差的问题，桨毂前端的整流帽结构做流线型过渡，减少桨毂位置的水流紊流，提升整体推进效率。桨叶的叶面型线采用径向变螺距设计，不同半径位置的螺距角根据伴流场的分布数据做对应调整，在0.7倍桨径位置的螺距值作为设计基准螺距，在船舶动力推进系统的设计环节中，螺旋桨是直接决定航行动力转化效率、航行稳定性与振动控制水平的核心部件，本次呈现的五叶式螺旋桨结构，针对内河及近海中小型船舶的常用工况做了针对性的结构优化，区别于传统三叶、四叶桨的设计取向，五叶结构的选型本身就偏向于低振动、低噪音的运行需求，常见于对乘坐舒适性、水下噪声控制有要求的客船、公务船以及特种作业船舶场景。从实际应用场景来看，这类螺旋桨通常匹配中速柴油机动力输出端，通过尾轴连接传递扭矩，在船舶满载航行、进出港低速 maneuver、逆水航行等不同工况下，都需要保证桨叶叶面的水流贴合度，避免出现大面积空泡剥蚀的问题。设计过程中首先要确定的是盘面比参数，

　　靠近叶根位置的螺距适当降低，适配船体尾部伴流速度较高的区域，靠近叶梢位置的螺距做小幅抬升，利用梢部的线速度优势提升推力输出，这种变螺距设计相比等螺距桨，在常用航速区间的推进效率可以提升4%-6%，同时能有效降低叶背的低压区范围，推迟空泡的起始发生时间。在外形尺寸的匹配上，这类螺旋桨的直径选择需要结合船舶尾部的吃水深度、尾框间隙做综合考量，通常要求桨叶最上端与船体基线的间隙不小于0.1倍桨径，避免桨叶旋转过程中触碰船体，同时减少叶梢与船体之间的脉动压力传递。从功能特性来看，五叶结构的螺旋桨在相同转速下，每个叶片通过船体尾部伴流场的频率更高，推力输出的脉动幅度更小，相比四叶桨可以将尾部振动加速度降低30%左右，

　　对于船体尾部的舱室舒适性提升非常明显，同时因为单叶的负荷更低，在重载工况下的空泡性能更优，桨叶表面的剥蚀风险更小，日常维护的周期更长。设计过程中还需要考虑螺旋桨的静平衡与动平衡校正要求，整体的不平衡量控制在G6.3等级以内，避免高速旋转时产生额外的轴系振动，传递到尾轴管、主机位置引发设备故障。桨叶的导边与随边做圆角过渡处理，导边的圆角半径略大于随边，减少水流冲击导边时的流动分离，随边的薄边处理保证水流能够顺畅离开叶面，减少尾流中的涡流损耗。在实际选型匹配时，还需要结合船舶的设计航速、主机额定功率、轴系转速等参数做最终的尺寸微调，保证螺旋桨的设计工况点与主机的额定输出区间重合，避免出现“轻载”或者“重载”的问题，

　　让主机在常用航速下能够处于最佳燃油消耗区间，提升船舶运营的经济性。另外，这类螺旋桨的表面光洁度也会直接影响推进效率，叶面的粗糙度需要控制在Ra3.2以下，减少水流与叶面的摩擦阻力，长期运行后如果出现表面附着海生物、剥蚀凹坑等问题，需要及时做抛光修补，避免效率下降的同时引发额外的振动问题。从结构强度校核的角度，叶根位置的应力集中区域需要做有限元分析验证，在最大扭矩、最大航速倒车等极端工况下，叶根的最大应力值需要低于材料许用应力的60%，预留足够的安全余量，应对航行中可能遇到的漂浮物撞击、突发工况过载等情况。桨毂与尾轴的配合长度需要满足扭矩传递的挤压强度要求，锁紧螺母的预紧力按照轴系设计规范做严格控制，避免航行中出现螺旋桨松动的故障。
