单体休闲帆船外观结构三维设计

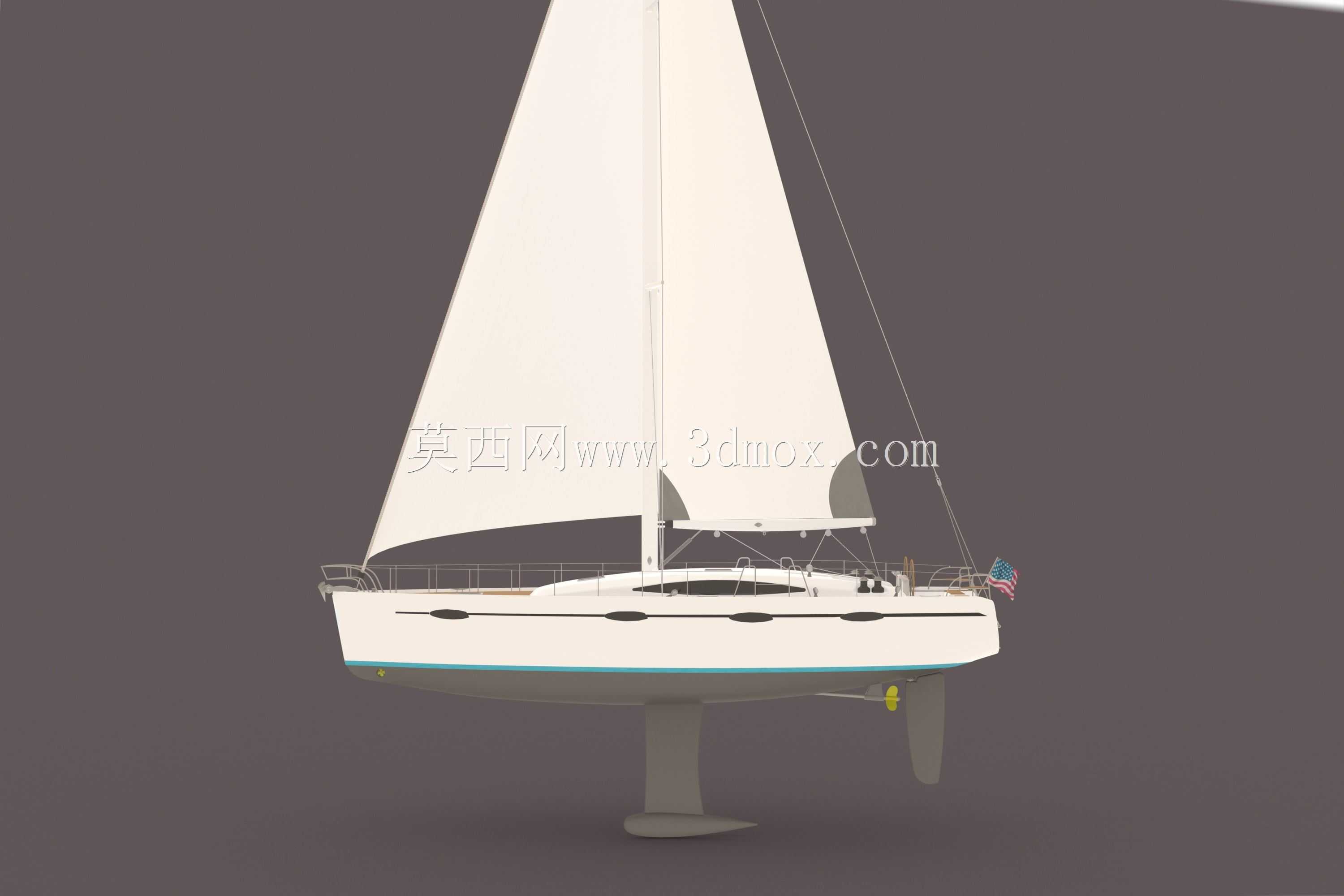

　　这款单体帆船的三维结构设计，首先围绕近岸休闲航海、短途滨海巡航的核心应用场景展开，区别于竞赛类帆船的极致轻量化取向，整体结构优先兼顾日常使用的耐用性与乘员活动的舒适性。从实际使用需求出发，船体主结构采用玻璃钢夹芯层压的设计逻辑，三维建模阶段就对船壳的曲面曲率做了连续过渡处理，既保证航行时的水动阻力控制，也避免曲面突变带来的应力集中问题，船底设置的固定龙骨搭配可收放式稳向板结构，在近岸浅水区航行时可将稳向板收起，降低吃水深度以适应水深不足3米的近岸航道，进入开阔深水区后放下稳向板，配合龙骨的配重作用，可将船体正浮状态下的稳心高度控制在合理区间，抵御6级风下的横摇力矩，避免航行中出现侧翻风险。

　　甲板区域的布局完全围绕休闲使用场景设计，建模阶段就对乘员活动的动线做了模拟验证：船艉区域设置开放式驾驶位，舵轮、帆索绞盘的操作半径控制在站立乘员手臂可及的1.2米范围内，操作时无需大幅移动即可完成主帆、前帆的索具调节；驾驶位旁预留的开放式座舱区域，可容纳4-6名乘员落座，座舱边缘做了120mm高的挡水凸台结构，配合甲板表面的防滑纹理设计，可避免航行中甲板上浪时积水灌入座舱，同时甲板上的排水孔沿船舷两侧对称布置，建模时对排水坡度做了0.8度的倾斜设置，保证甲板积水可在15秒内完全排干，不会出现局部积水残留的问题。

　　上层舱室的设计兼顾了短途停泊的休憩需求，舱顶采用半嵌入式天窗结构，既保证舱内自然采光，也不会因为突出的天窗结构增加航行时的风阻；舱室内部的高度在船中位置达到1.85米，可满足成年人直立通行，舱内沿船舷两侧设置的储物舱，在建模阶段就做了水密性结构预留，舱盖边缘设置一圈密封胶条安装槽，可避免航行时舱内进水打湿存放的物品。帆装系统的建模完全还原实际使用的装配逻辑，主桅杆采用铝合金型材的截面设计，桅杆与船体的连接位置设置了加强筋结构，将帆面传递的风力载荷分散到船底龙骨的主承力结构上，避免局部载荷过大导致甲板结构变形；主帆与前帆的帆缘都做了包边结构的预留，帆索的走向通过导向滑轮的布置完全避开乘员活动区域，防止操作时索具剐蹭到乘员。

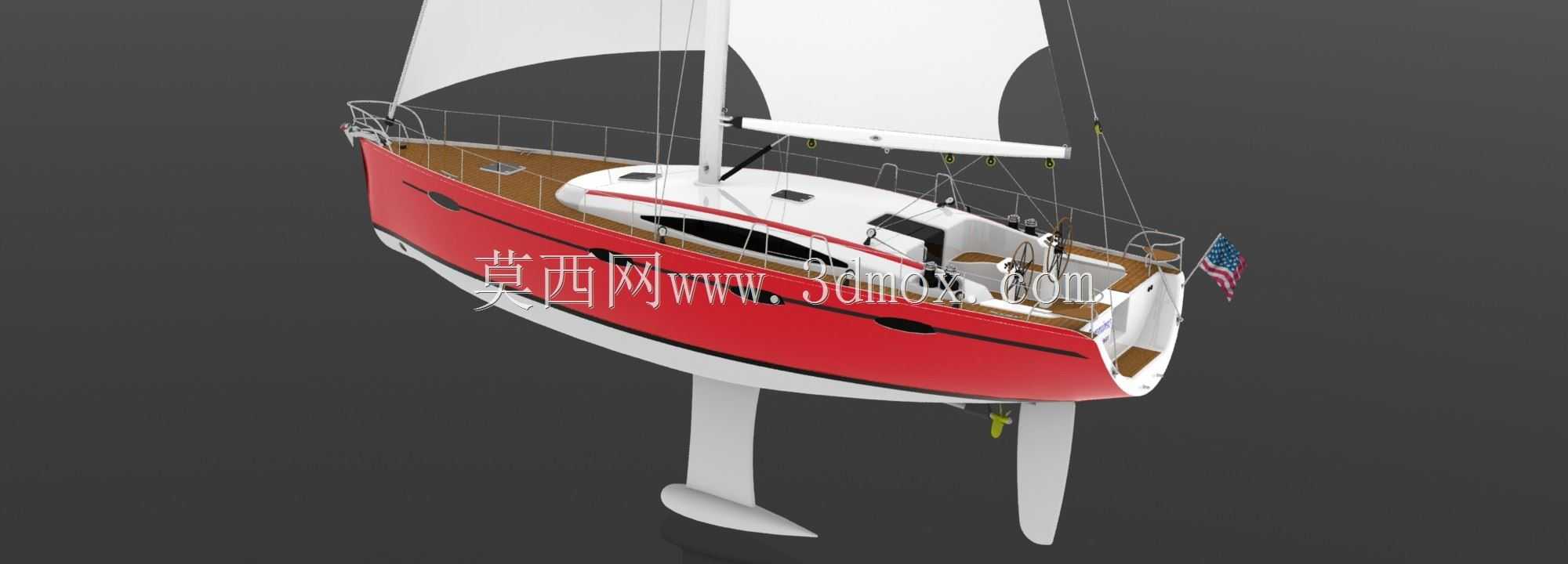

　　船体外形的尺寸边界控制也充分考虑了实际使用的场景限制，船体总长控制在10.8米，船宽3.2米，这个尺寸既可以满足普通滨海游艇码头的泊位停靠要求，不需要申请特殊的大型船舶泊位，也可以通过普通的重型平板拖车完成陆路转运，转运时只需将桅杆拆除，整体高度就可控制在公路运输的限高要求范围内。船艏位置设置的锚链舱，在建模时就对锚链的收纳空间做了容积核算，可容纳50米长度的锚链，满足近岸锚泊的使用需求；船艉悬挂的舷外机安装支架，可适配15马力的辅助动力发动机，在无风状态下可依靠动力完成进出港操作，不需要依赖拖船协助。船体表面的色彩分区在建模阶段就做了分面处理，红色的船舷侧壳、白色的上层建筑与棕色的柚木甲板纹理对应不同的材质属性，后续做渲染或结构拆分时可直接按面分配材质，不需要重新做曲面分割。整船的装配逻辑在三维模型中完全按照实际生产的装配层级搭建，从船壳主结构到甲板部件、帆装索具、舱内设施都做了独立的零件分组，结构设计人员可直接在模型基础上调整局部结构，也可提取曲面数据用于模具的开模加工，省去重新建模的重复工作量。
