铰接式旋转连接支撑组件结构设计

　　在各类需要实现角度摆动、相对旋转的机械连接场景中，这类铰接旋转支撑组件是传递载荷、约束运动自由度的核心结构件，常见于工程机械的动臂连接点位、自动化设备的摆臂铰接位、工装夹具的翻转支撑结构，以及输送线的活动导向架连接部位，承担着固定端与活动端之间的载荷传递，同时允许两端构件绕固定销轴轴线完成设定角度范围内的旋转动作，避免刚性连接带来的应力集中问题。

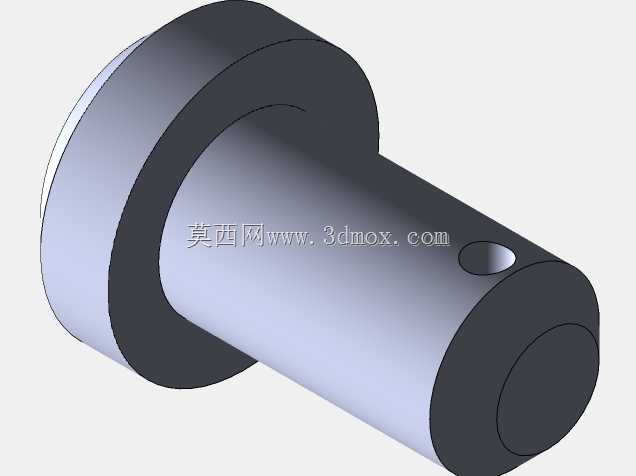

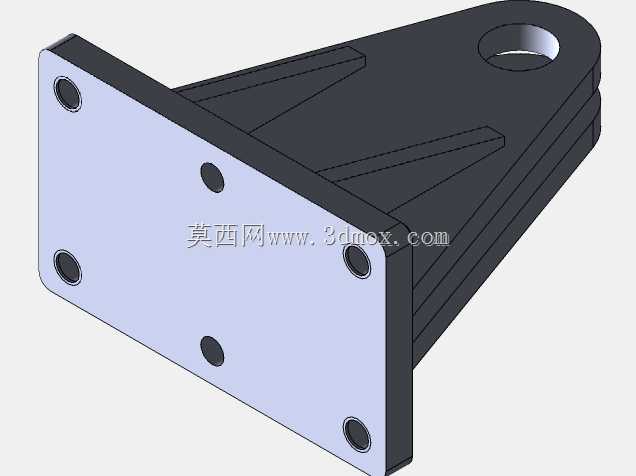

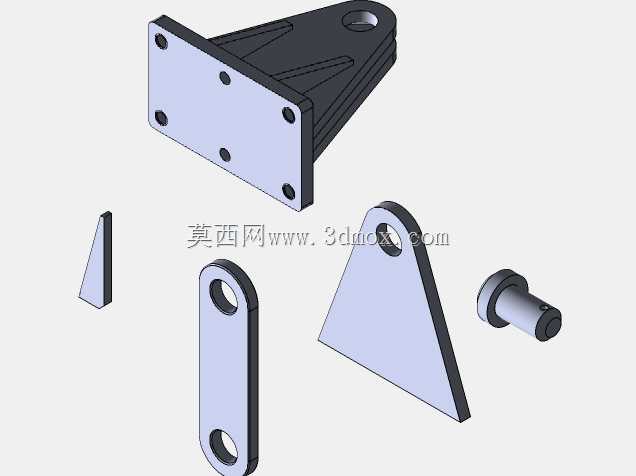

　　从结构组成来看，整套组件包含带法兰安装面的铸钢底座、多组不同厚度的连接耳板、三角加强筋板以及铰接销轴，各零件拆分后可单独完成加工与表面处理，装配时通过销轴穿接对齐的耳板孔位，实现各构件的铰接配合。底座的法兰安装面设置有六个均布的沉头安装孔，安装时可通过内六角螺栓将底座整体固定在设备的主机架安装面上，法兰面与安装基面的贴合度要求控制在0.05mm以内，避免安装后出现底座倾斜导致的销轴卡滞问题。底座的立板与法兰面之间设置了一体化的三角加强筋，筋板厚度与立板保持一致，可有效承受活动端传递过来的径向载荷与倾覆力矩，避免立板在重载下出现弯折变形。

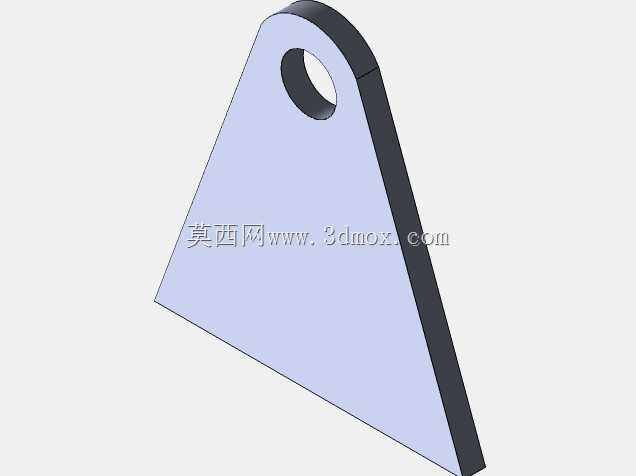

　　设计过程中，首先需要根据实际工况的载荷大小确定销轴的直径与耳板的厚度，销轴采用40Cr调质处理，表面硬度达到HRC28-32，耳板与销轴的配合间隙控制在H8/f7区间，既保证旋转过程无明显旷量，又不会因为间隙过小导致转动卡涩。不同长度的连接耳板分别对应不同的活动构件连接点位，长条形双耳板用于连接需要长力臂的摆动构件，三角单耳板则用于辅助支撑与限位，避免活动端在摆动过程中出现侧向偏移。所有耳板的孔位均做了倒角处理，去除加工毛刺，避免装配时刮伤销轴表面，同时也方便润滑脂的留存，降低铰接部位的转动磨损。

　　在安装边界方面，底座法兰面的外形尺寸为120mm×100mm，安装孔的中心距分别为90mm与70mm，适配主流的型材机架与钢板焊接机架的安装孔位布局，不需要额外做安装面的二次改孔。销轴的总长度为65mm，穿接所有耳板后两端通过卡簧固定，防止销轴在转动过程中出现轴向窜动，整套组件组装完成后的最大旋转角度可达120度，可覆盖绝大多数工业场景下的摆动行程需求。组件的各板件边缘均做了R2的圆角处理，避免安装调试过程中尖锐边角划伤操作人员，同时也能降低应力集中系数，提升构件的疲劳寿命。

　　实际应用中，这类旋转组件不需要额外添加复杂的润滑结构，仅需在定期设备维护时向销轴配合部位加注锂基脂，即可保证长期转动顺畅，相比一体化的铸造铰接座，这种拆分式的组件结构在单个零件出现磨损时，可单独更换磨损件，不需要整体替换整个支撑座，大幅降低了设备的后期维护成本。在焊接配套的构件时，需要注意耳板与被连接件的焊接位置精度，保证各耳板的孔位同轴度控制在0.1mm以内，避免装配后出现销轴无法穿入或者转动阻力过大的问题。针对有重载冲击的工况，可将耳板的厚度适当增加，同时更换更高强度等级的销轴材质，不需要改动底座的安装尺寸，即可实现组件的载荷等级升级，适配不同的设备载荷需求。
