ESP32 WROOM 32S开发板结构设计

　　在物联网终端、嵌入式控制项目的硬件选型与结构适配环节，这款基于ESP32 WROOM 32S模组的开发板，是原型验证、小批量设备试制阶段常用的核心控制载体。从实际工程应用场景来看，它常被用于智能家居节点控制、工业现场小型数据采集终端、创客类智能硬件开发、教学实验平台搭建等场景，能够同时承载Wi-Fi与蓝牙无线通讯需求，省去额外外接通讯模块的结构空间与接线工序。

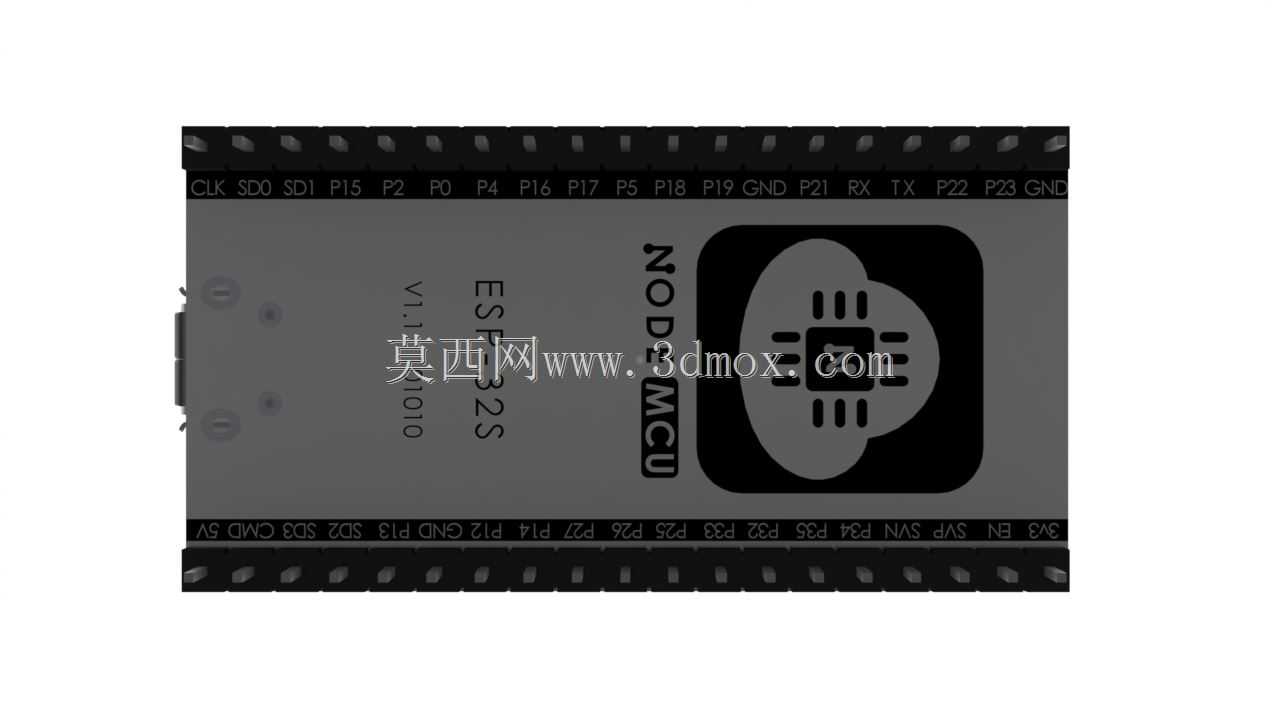

　　从设备实际用途出发，这块开发板集成了核心处理模组、USB转串口电路、复位与用户按键、状态指示元件、标准排针引出接口，用户无需自行搭建最小系统电路，仅需通过Micro USB接口供电与下载程序，即可快速完成功能验证，大幅缩短项目前期的硬件调试周期。在结构设计层面，整块板采用标准双列直插排针布局，排针间距严格遵循2.54mm通用接插件标准，能够直接适配市面常见的面包板、洞洞板以及定制载板，无需额外设计转接结构。

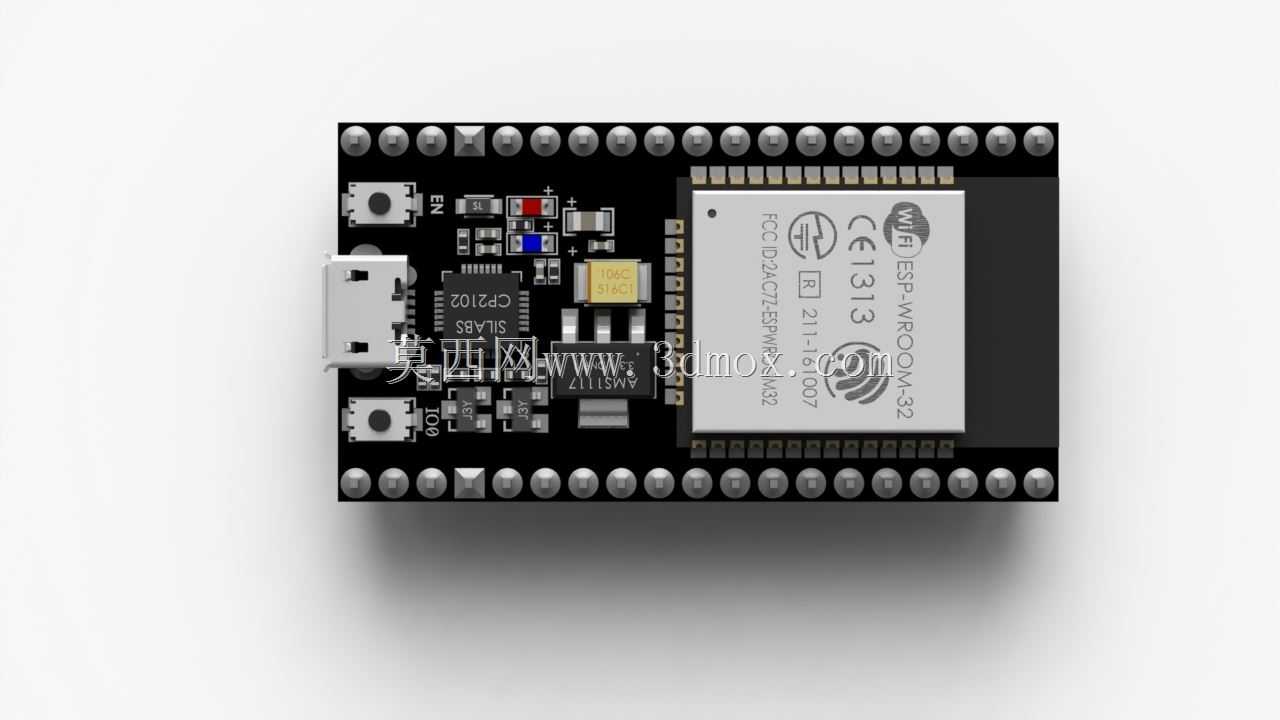

　　产品功能特性上，核心的ESP32 WROOM 32S模组集成了双核处理器、射频电路与板载天线，外围电路仅保留必要的电源滤波、复位电路与下载电路，在保证功能完整性的前提下尽可能压缩了板卡整体尺寸。板载的Micro USB接口采用B型母座，位置布置在板卡短边一侧，既方便接线插拔，也不会与两侧排针的接线产生空间干涉；复位按键与用户按键布置在板卡边缘位置，高度略高于板上其他贴片元件，方便手动操作触发；排针引脚全部引出模组的IO口、电源引脚与通讯接口，能够满足外接传感器、执行器、显示屏等各类外设的接线需求。

　　设计思路上，这款板卡优先考虑通用适配性与易用性，所有元件布局都遵循手工焊接、常规SMT贴片的工艺要求，元件间距满足常规组装的安全间隙，没有出现元件堆叠、焊盘间距过小易连锡的问题。板卡四角预留的安装孔位？不对，仔细看这款NodeMCU 32S的布局，是通过排针实现安装固定，板身整体长宽尺寸适配常规的开发板外壳，市面上多数通用ESP32开发板的亚克力外壳、3D打印外壳都能直接适配，安装边界上，板卡厚度为标准1.6mmPCB厚度，排针伸出板底的长度为标准直插排针长度，插入面包板后能够保证稳定固定，不会出现晃动倾斜的问题；板上最高元件为核心模组，整体高度控制在10mm以内，搭配外壳时不需要预留过高的内部空间，能够适配紧凑的终端设备外壳设计。

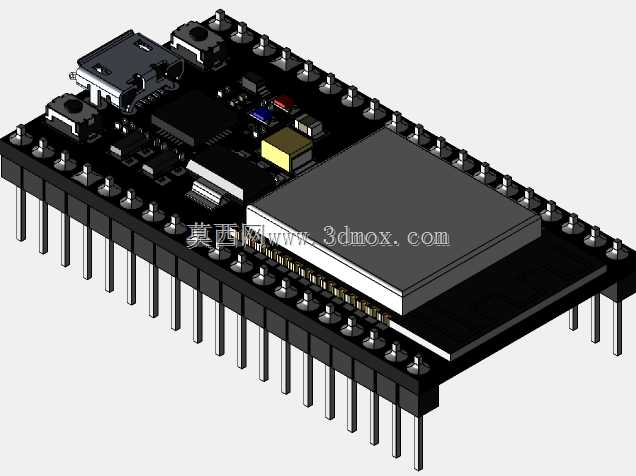

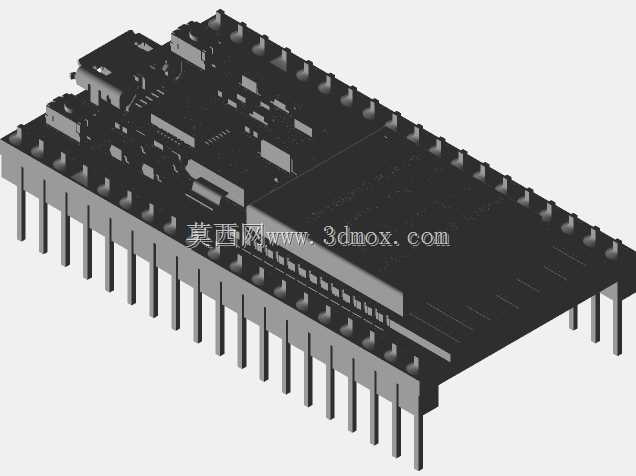

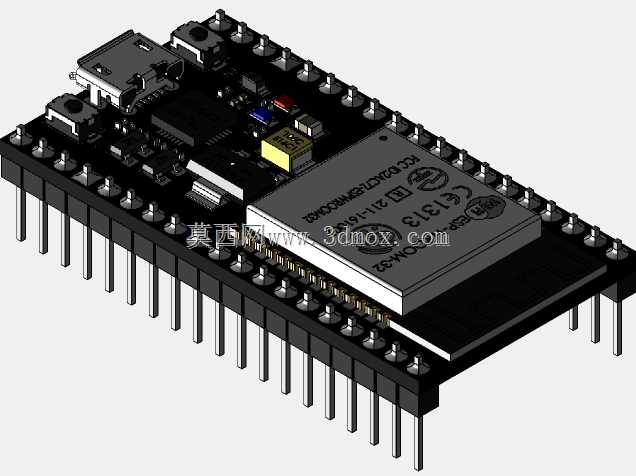

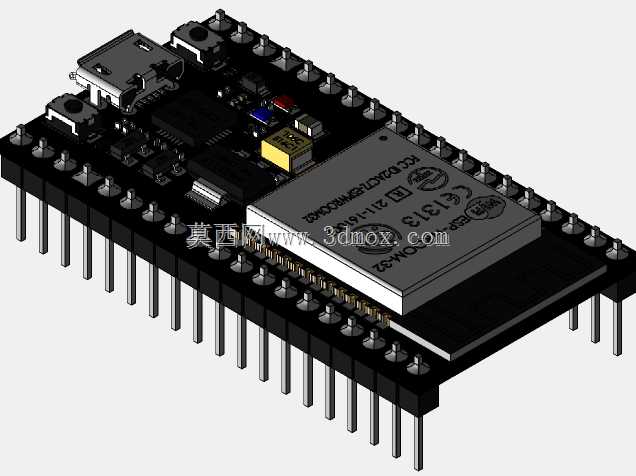

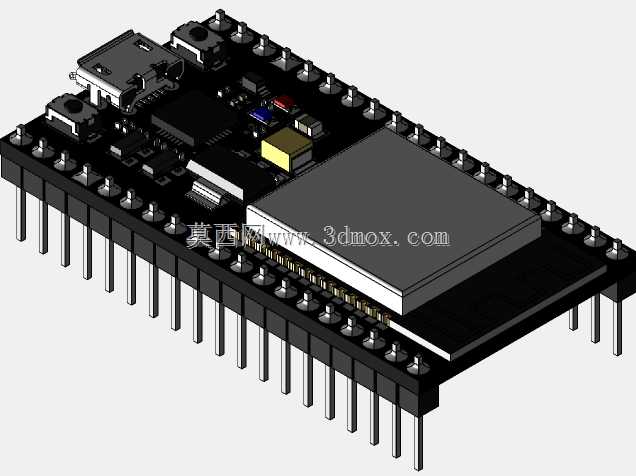

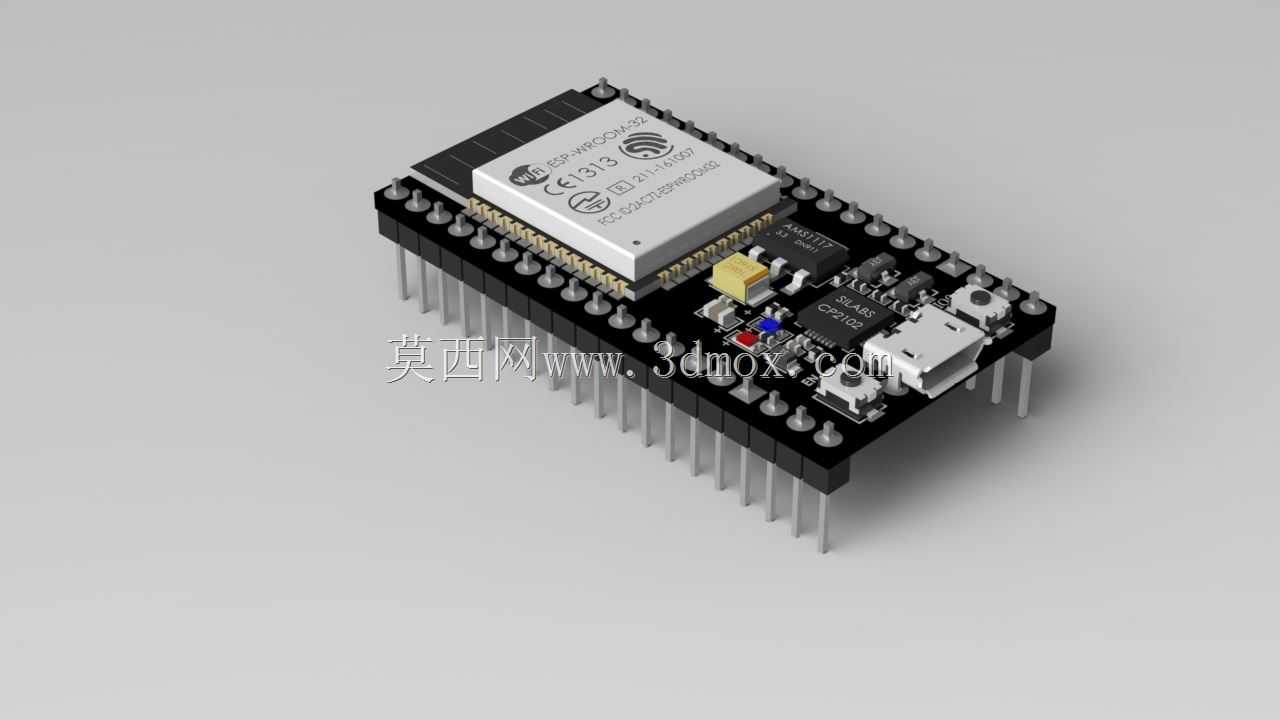

　　在结构建模过程中，所有SMD元件的尺寸都按照实际元件的规格书参数还原，USB母座的插接口深度、排针的引脚间距与直径、按键的按压行程高度都做了精准还原，能够直接用于设备外壳的开孔定位、结构干涉检查，在做整机结构设计时，可以直接导入这个模型进行装配验证，不需要反复测量实物尺寸调整开孔位置。比如在设计壁挂式环境监测终端时，将这个开发板模型导入装配体，就可以直接确认USB接口在外壳上的开孔位置、排针接线的预留空间、天线位置与外壳材质的距离（避免金属外壳遮挡射频信号影响通讯效果），提前规避结构装配时出现的干涉问题、信号遮挡问题。

　　另外在设计适配结构时需要注意，板载的板载天线位于模组一端，对应的外壳区域不能布置金属元件、金属遮挡结构，尽量使用塑料材质对应天线区域，保证无线信号的收发效果；电源输入部分除了USB供电外，也可以通过排针的电源引脚接入外部电源，建模时也还原了排针的引脚定义对应的位置，方便设计外接电源接线的走线空间。整体来看，这个开发板的结构设计完全围绕快速开发、通用适配的核心需求，没有冗余的结构设计，所有元件布局都服务于易用性与通用性，是嵌入式开发、物联网项目中非常经典的控制板结构方案。
