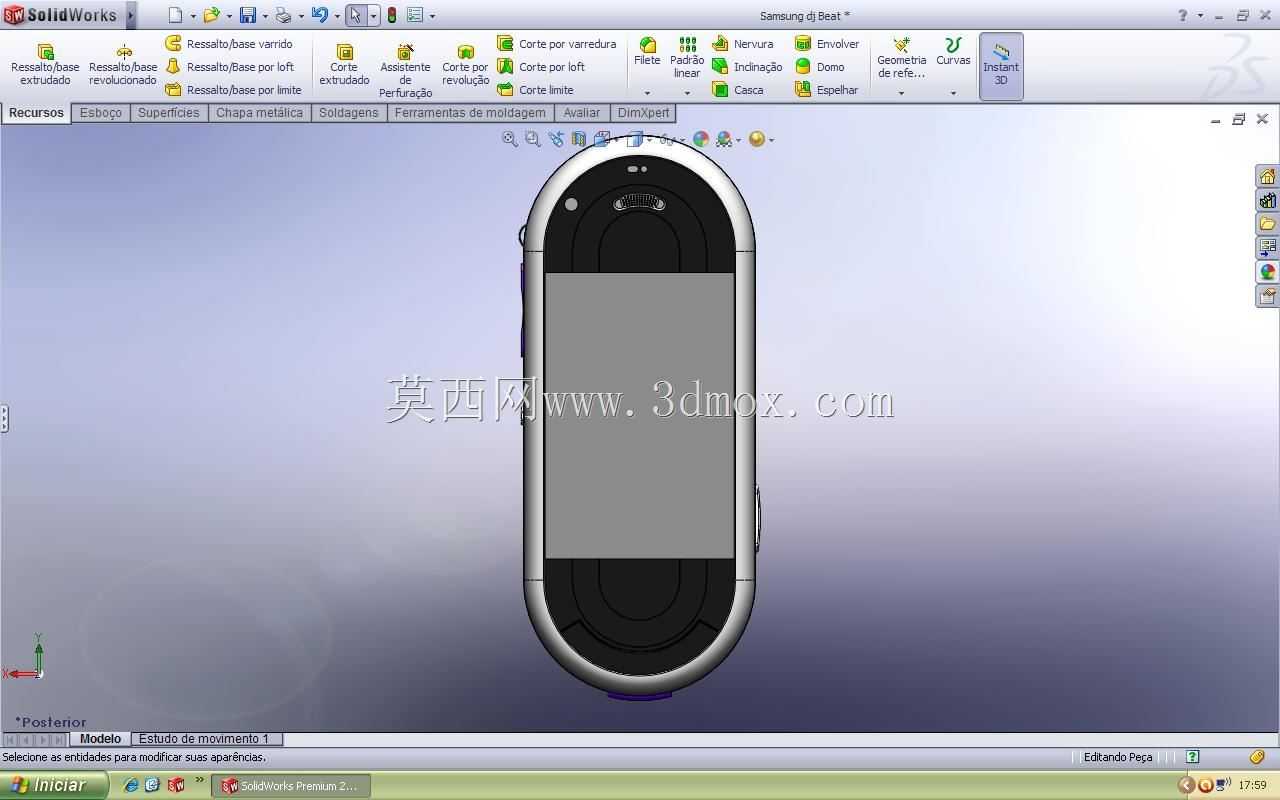

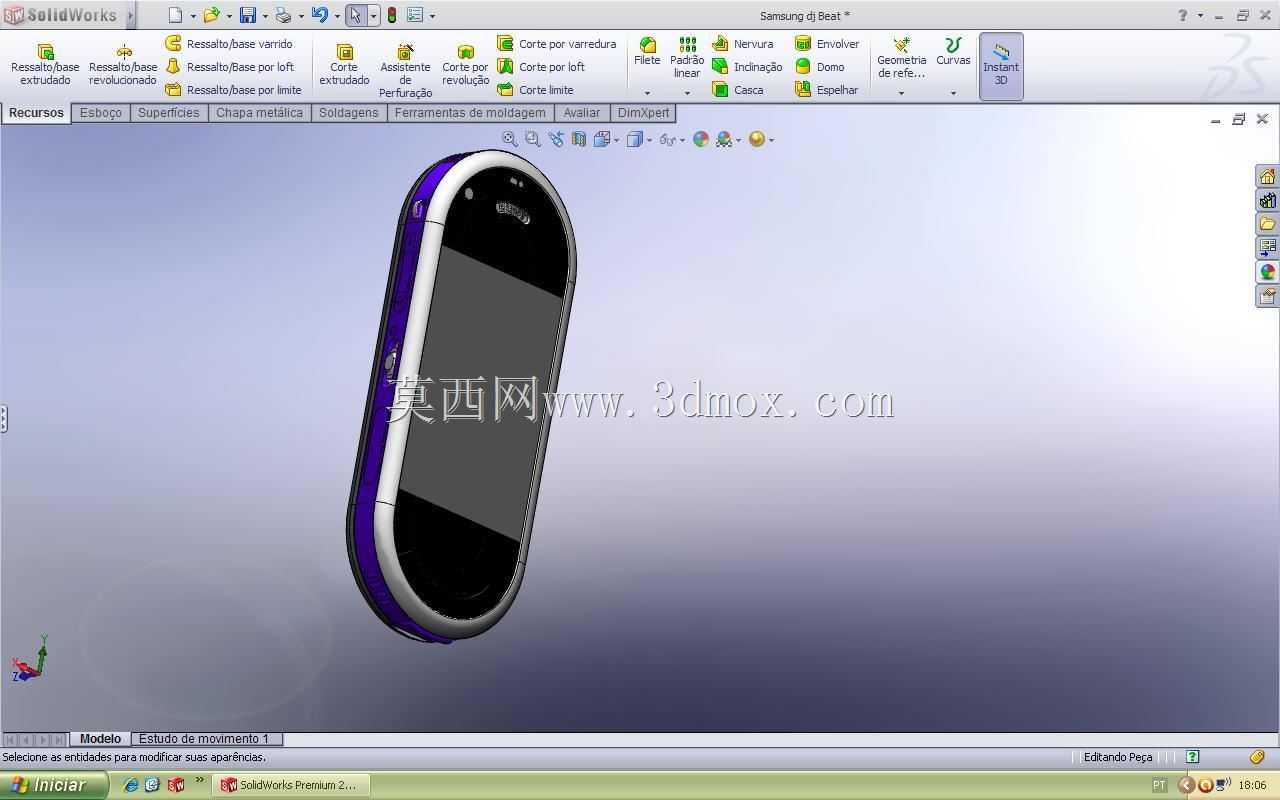

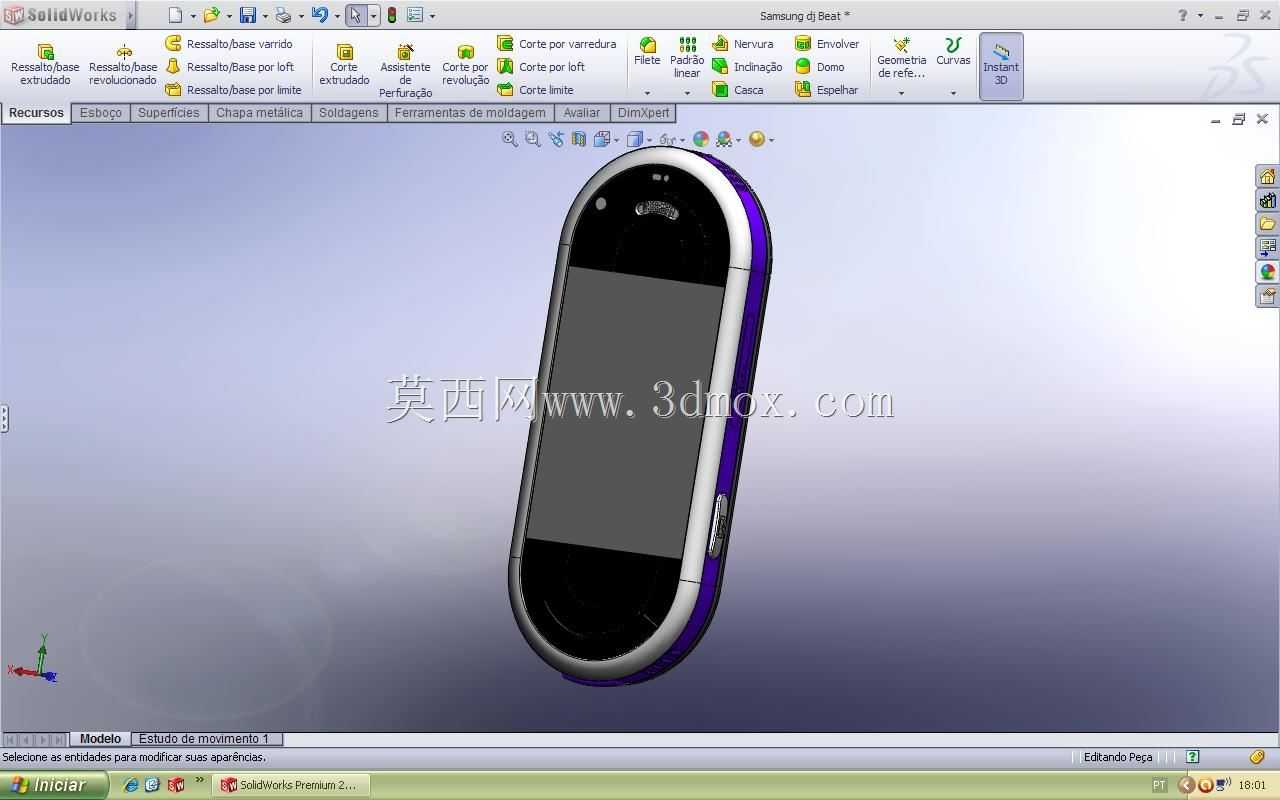

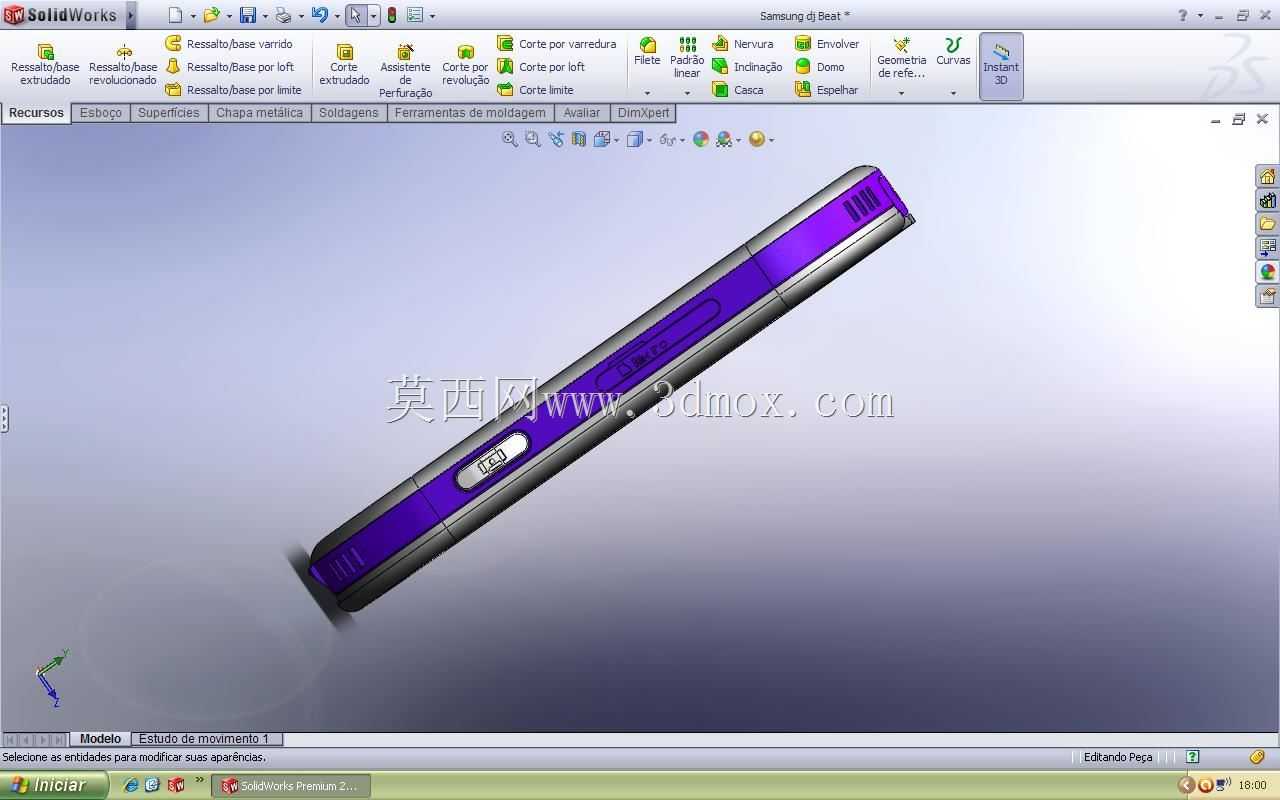

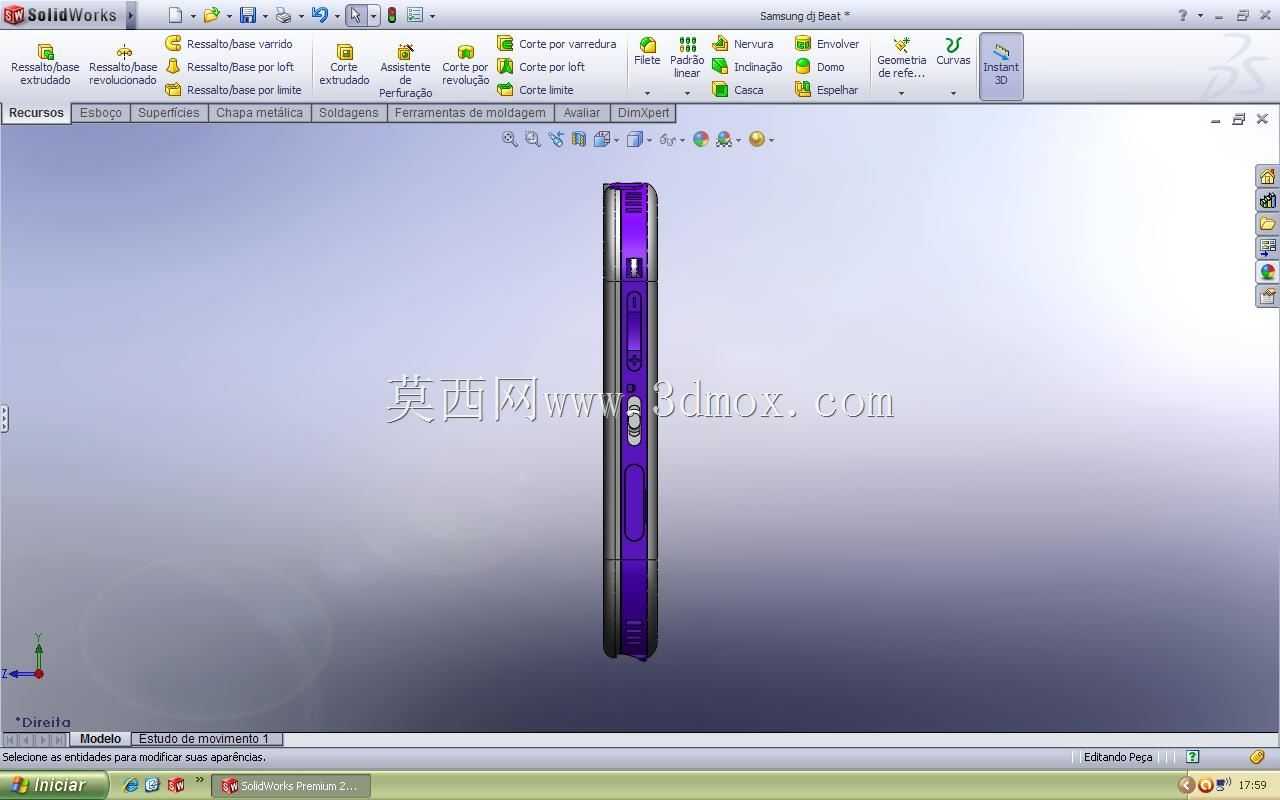

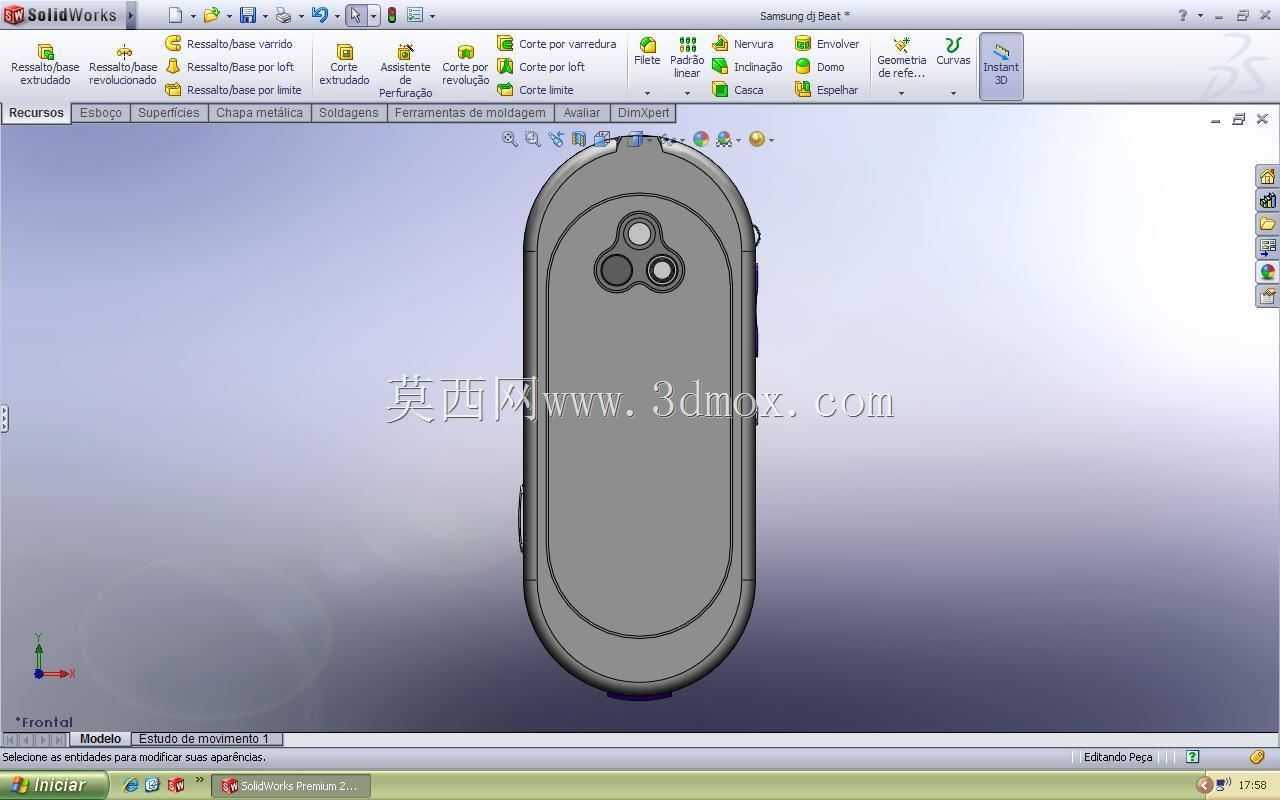

三星DJ节拍滑盖手机外观结构三维建模

　　这款手持通讯终端的三维结构设计，围绕早年滑盖音乐手机的使用场景展开，在做整体结构排布时，首先要兼顾单手握持的操作边界，整机采用长椭圆的圆润机身轮廓，机身侧边做连续的弧面过渡，避免直角棱边带来的握持硌手感，整机厚度控制在单手持握时拇指可自然覆盖侧键的范围，长度适配日常裤兜、上衣口袋的收纳尺寸，不会因为过长导致携带时出现卡滞。从功能分区来看，机身正面上半段为听筒与状态指示灯区域，下半段为大尺寸显示屏区域，屏幕下方的滑盖层内置物理按键模组，滑盖采用轨道式滑动结构，滑动行程刚好可以完全露出下方的数字按键区，滑动到位后有清晰的阻尼反馈，避免日常携带时滑盖意外滑开。侧边的功能按键设置在机身右侧拇指自然触碰的位置，按键凸起高度控制在0.

　　8mm左右，既保证按压时有明确的触感反馈，又不会因为凸起过高导致口袋内误触。机身的配色分层做了明确的结构区分，最外层为紫色装饰边框，中间为银色金属质感中框，内层为黑色的功能面板层，三层结构在装配时采用卡扣加定位柱的连接方式，中框上预留的卡扣位均匀分布在机身四周，每个卡扣的扣合量控制在0.5mm，既保证装配后的连接强度，又方便后期维修拆解。在做建模时，首先绘制机身的中心对称基准面，以中心基准为基础绘制长椭圆的机身外轮廓草图，通过拉伸曲面生成基础机身曲面，再对边角做连续的圆角过渡，保证曲面的G2连续，避免外观面出现褶皱棱线。滑盖部分的轨道结构隐藏在中框内侧，轨道的宽度与滑盖的配合间隙控制在0.1mm，既保证滑动时的顺畅度，

　　又不会因为间隙过大出现滑盖晃动的问题。屏幕区域的安装槽位做了0.2mm的下沉设计，屏幕装配后表面比中框低0.15mm，避免屏幕直接与接触面摩擦产生划痕，屏幕四周的止口位做均匀的胶位预留，方便装配时打胶固定。机身底部设置充电与耳机接口的预留位，接口位置做了加强筋结构，避免频繁插拔接口时导致机壳开裂，加强筋的厚度均匀控制在1.2mm，避免注塑时出现缩痕影响外观。听筒区域的出声孔采用阵列式小孔设计，每个小孔的直径为1mm，孔间距为1.5mm，出声孔内侧预留防尘网的安装槽位，槽位深度0.3mm，刚好可以粘贴标准厚度的防尘网。在结构校验阶段，重点检查了滑盖滑动过程中的干涉情况，在整个滑动行程内，滑盖与中框、

　　屏幕与按键层之间都预留了足够的安全间隙，不会出现运动干涉。同时对机身的壁厚做了均匀化处理，整机主体壁厚控制在1.8mm，局部装配位的壁厚不超过2.5mm，避免注塑成型时出现缩水、翘曲等工艺缺陷。机身背部的电池仓采用可拆卸式设计，电池盖与机身通过卡扣连接，卡扣位置对应中框的加强筋位置，保证扣合后的紧密性，电池盖表面做细微的磨砂纹理处理，增加握持时的摩擦力，减少手持滑落的风险。这款模型完整还原了滑盖音乐手机的全部结构细节，从外观曲面到内部装配位都做了精准的结构表达，可用于消费电子外观结构设计的参考，也可作为同类手持通讯设备结构排布的参照案例，帮助结构设计人员理解滑盖设备的轨道配合、壁厚控制、装配间隙设置等实际工程要点，在做同类产品建模时，可以直接参考其曲面构建逻辑、结构分层思路，减少前期方案摸索的时间。
