2m业余无线电双工J极垂直天线结构设计

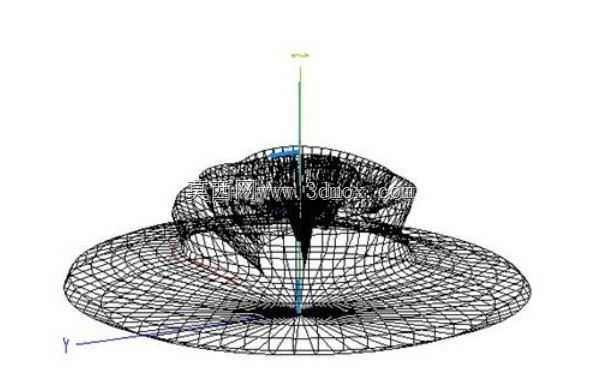

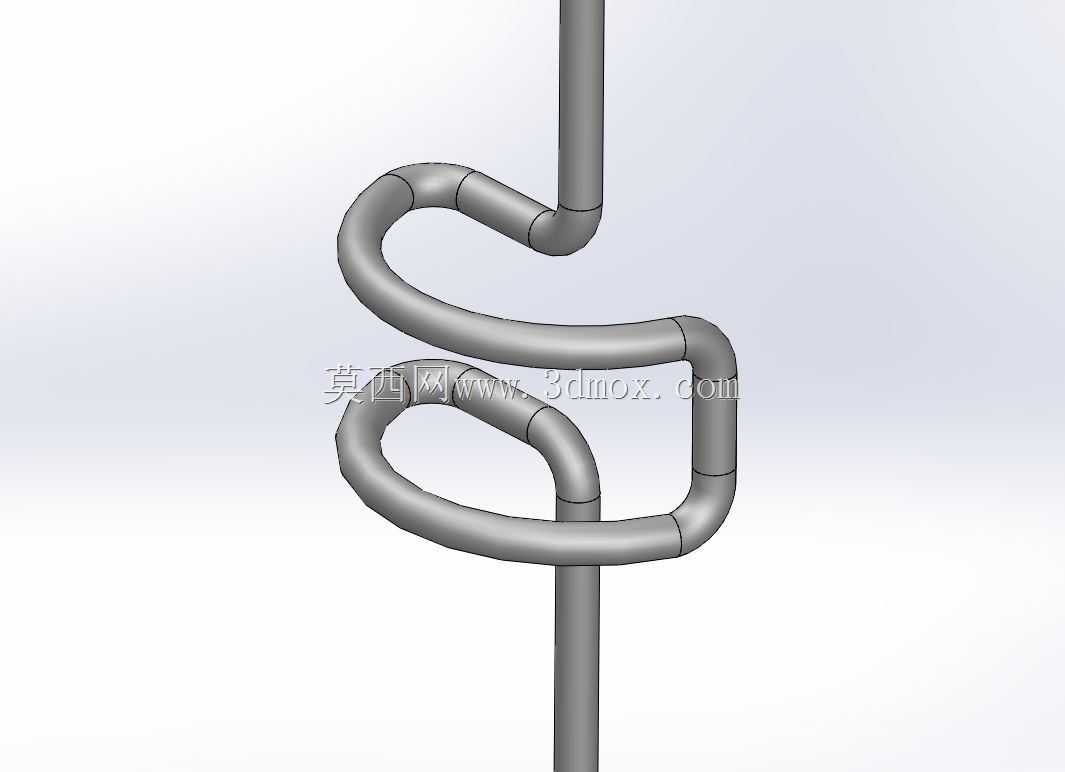

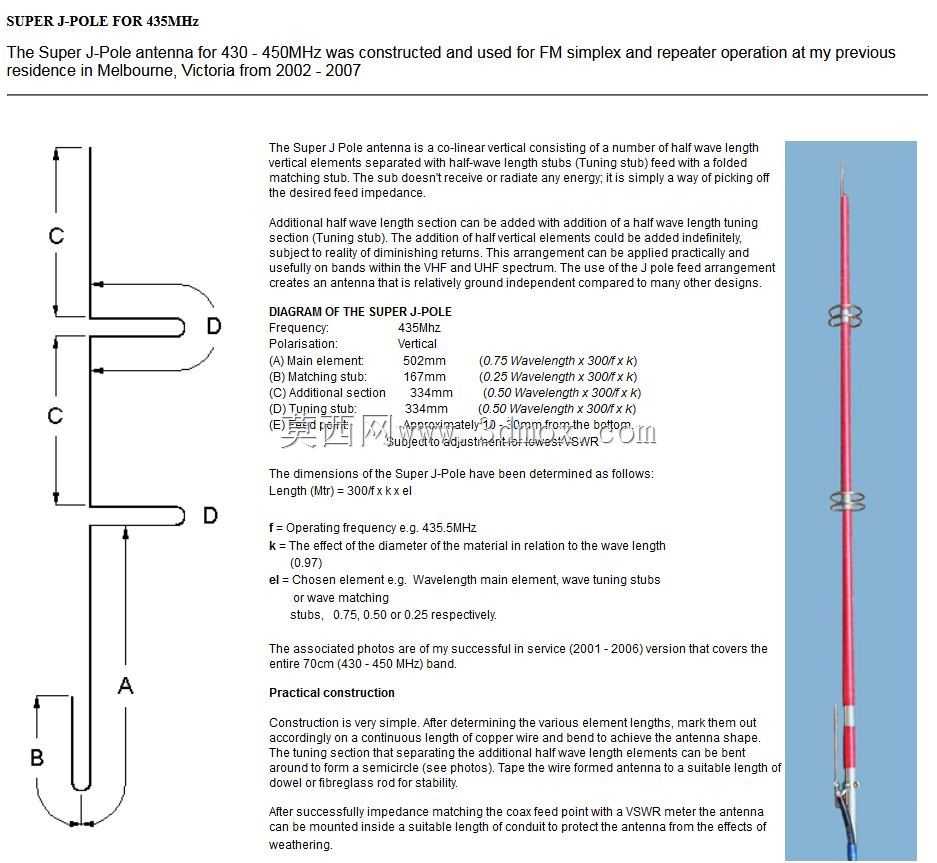

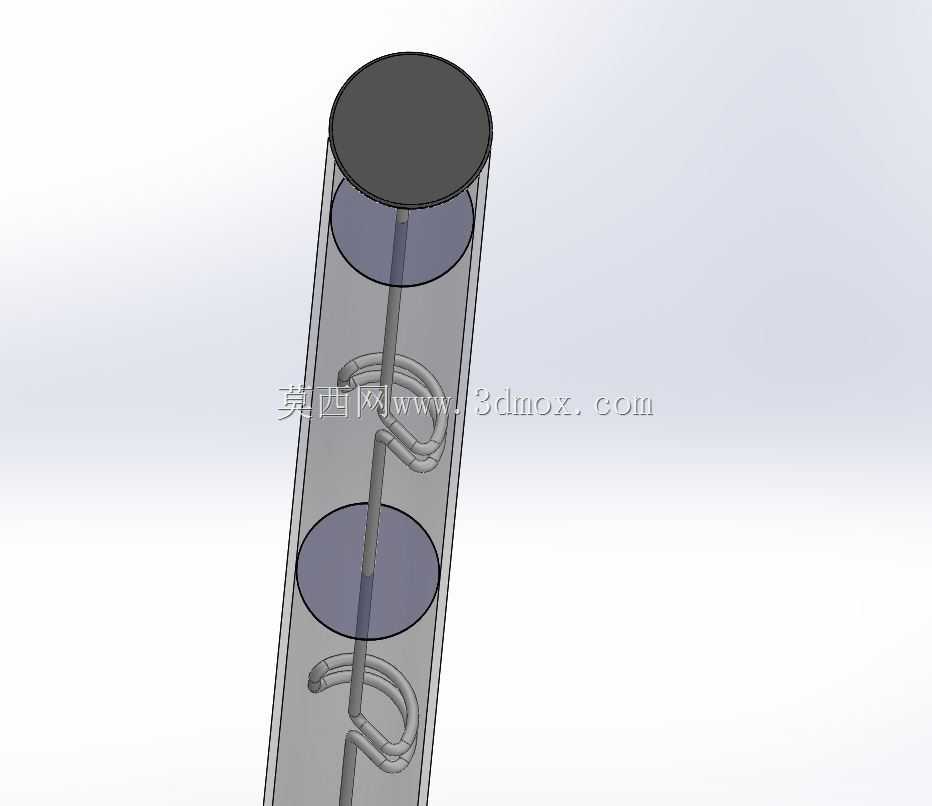

　　这款垂直天线主要面向业余无线电中继通讯场景，适配446MHz通用频段，可支撑2米距离范围内的中继信号收发作业，解决户外临时通讯、业余无线电爱好者通联场景下的信号覆盖与垂直极化传输需求。区别于常规单J极天线仅在顶部设置单根短截线的结构，这款双工J极天线在辐射体上设置了两处匹配短截线，能够在不额外增加天线整体长度的前提下，优化双频段信号的驻波比表现，降低信号传输过程中的回波损耗，提升信号辐射的全向均匀性。

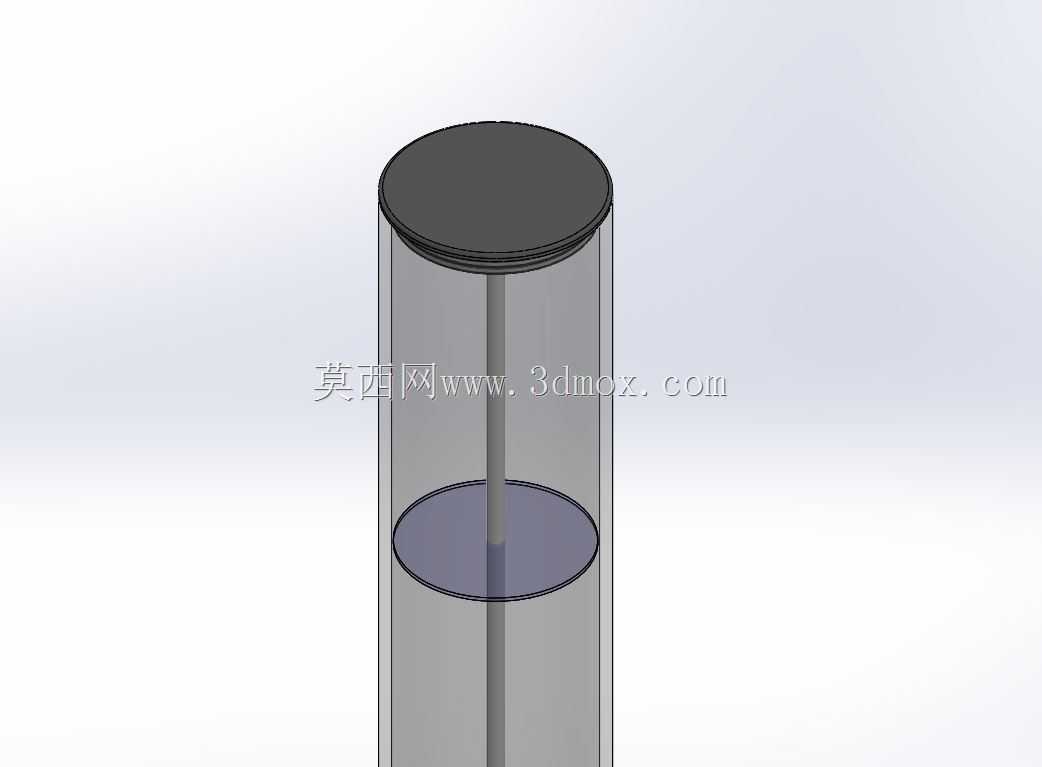

　　设计过程中优先规避了铁、钢等导磁金属材料的使用，所有结构连接件均选用非磁性材质，避免磁性材料干扰天线的谐振点偏移，防止辐射方向图出现畸变，保证垂直极化信号的辐射角度符合预期。辐射主体选用镀银6AWG铜线作为振子基材，相比普通裸铜线，镀银层能够降低高频信号传输的趋肤效应损耗，提升导电效率；振子封装环节没有采用常规胶带包裹的简易处理方式，而是将振子置入带丙烯酸垫片的透明丙烯酸型材管内，既可以实现振子的绝缘防护，抵御户外使用时的潮气、粉尘侵蚀，也能通过透明材质直观观察内部振子的装配状态，方便后期调试维护。

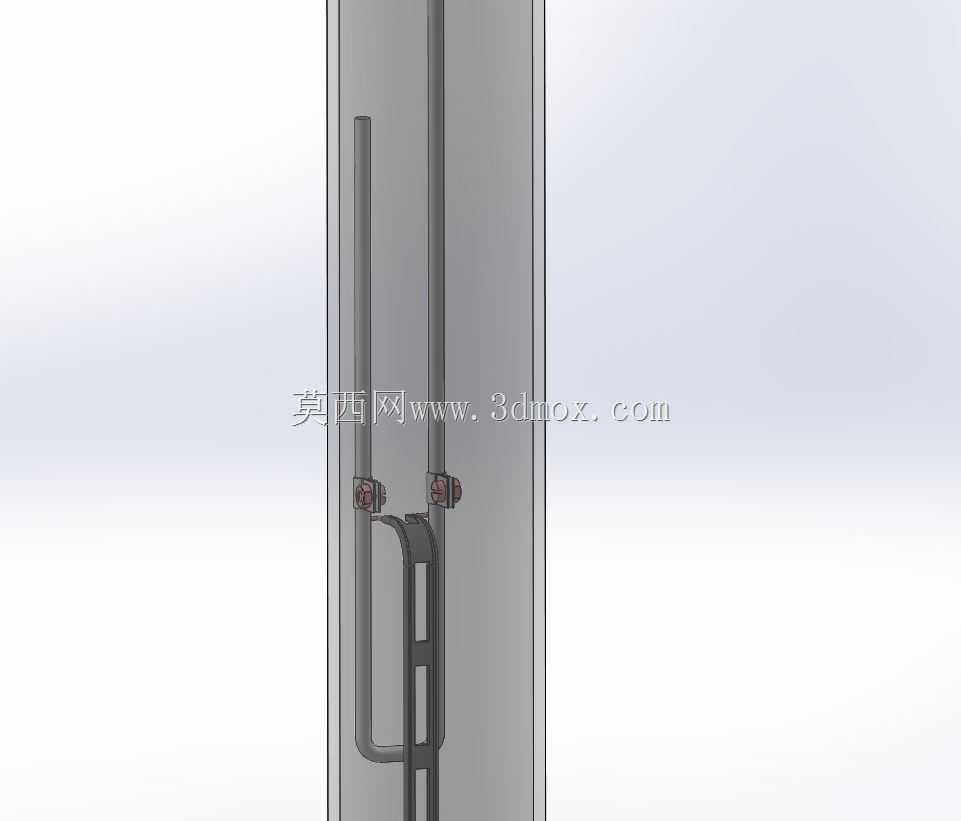

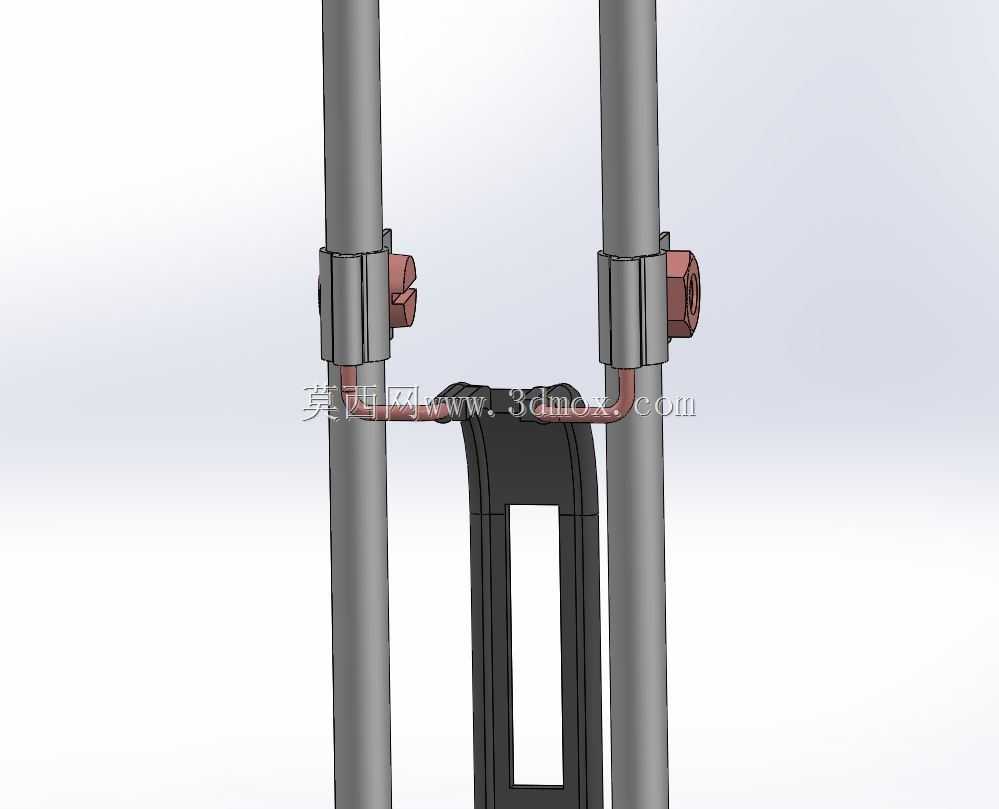

　　馈电匹配部分采用300欧姆双引线平衡线连接定制巴伦结构，再通过密封型N型同轴连接器转接50欧姆LMR-400同轴电缆，实现平衡馈电到不平衡馈线的阻抗转换，保证馈线与天线振子之间的阻抗匹配精度，减少馈线外皮的共模电流辐射，避免信号能量在馈线端无谓损耗。振子与外管的固定采用9mm宽的重型扎带配合3M VHB胶带进行多点位绑定，扎带的锁紧力搭配VHB胶带的高粘接力，能够避免长期户外使用时振子在外管内出现滑动移位，保证天线各段结构的相对位置精度，维持谐振频率的稳定性。

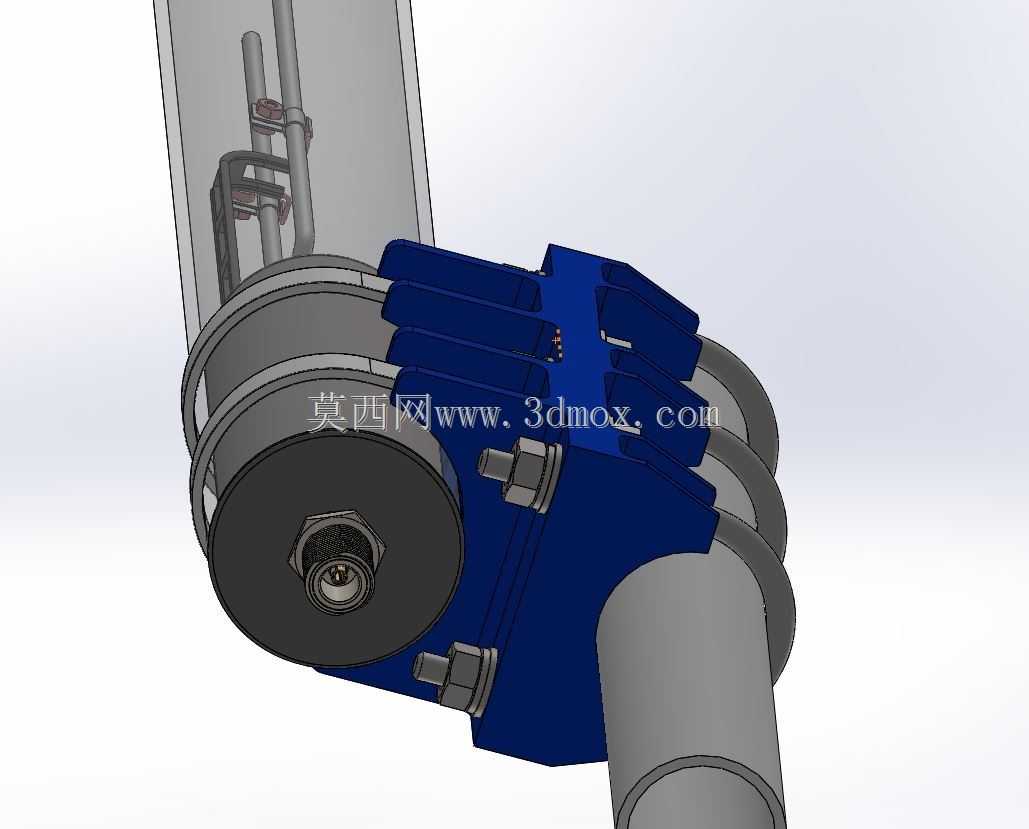

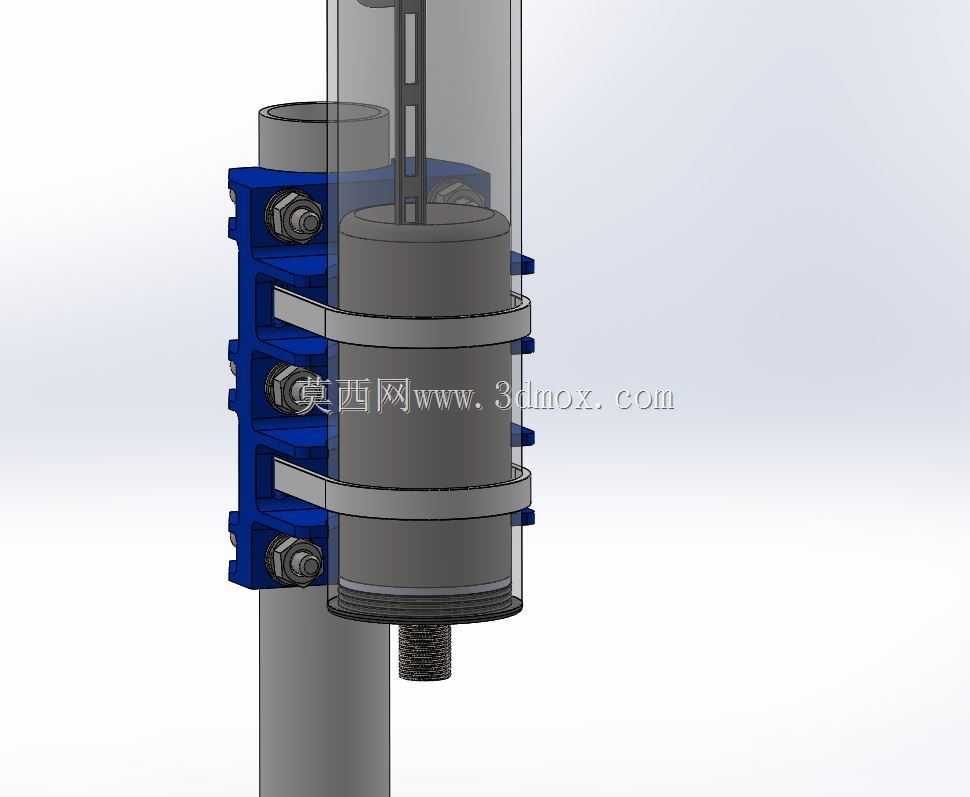

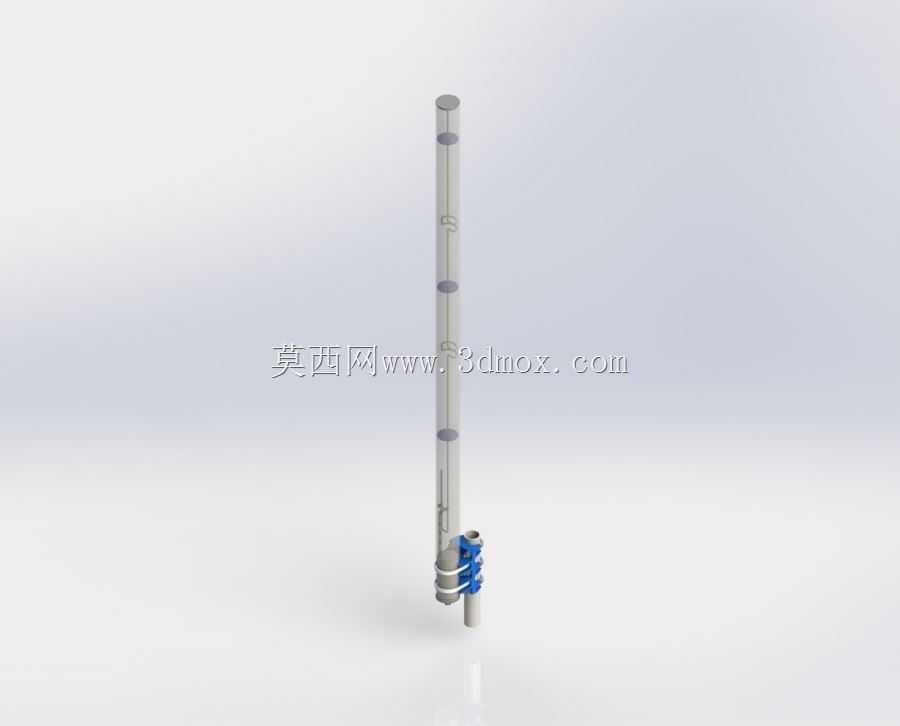

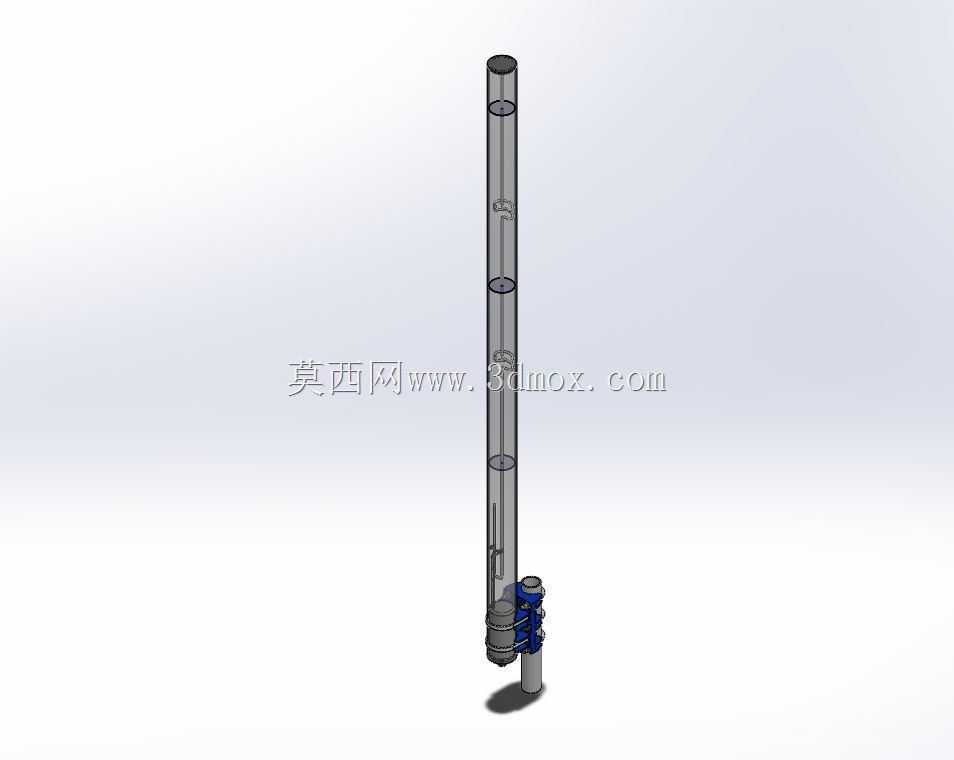

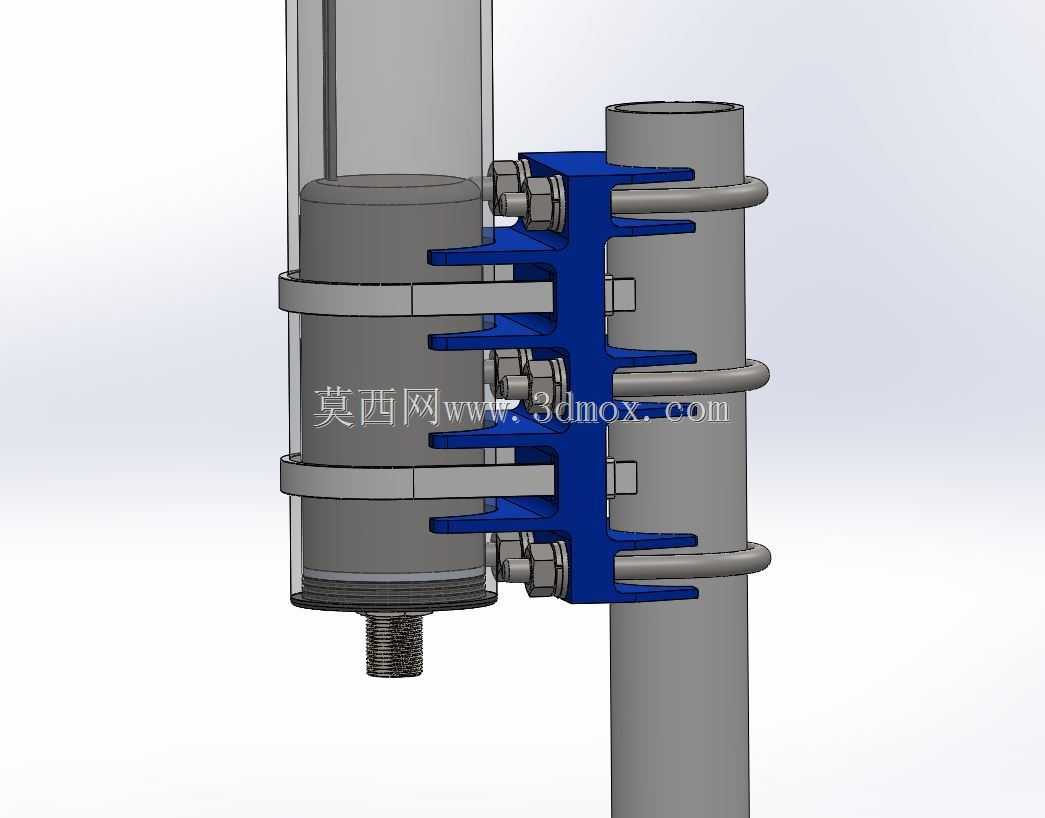

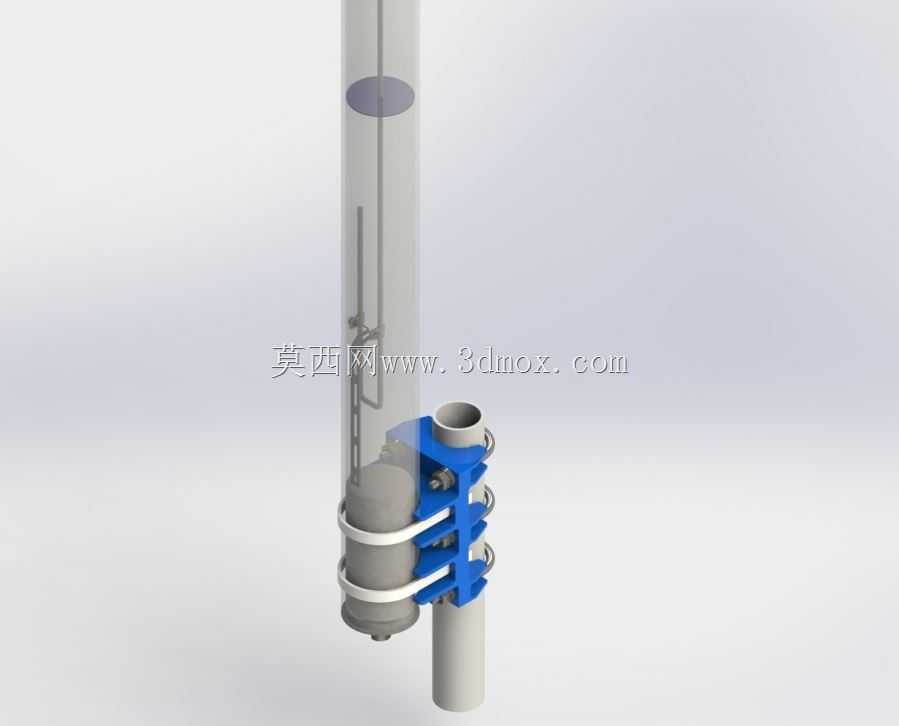

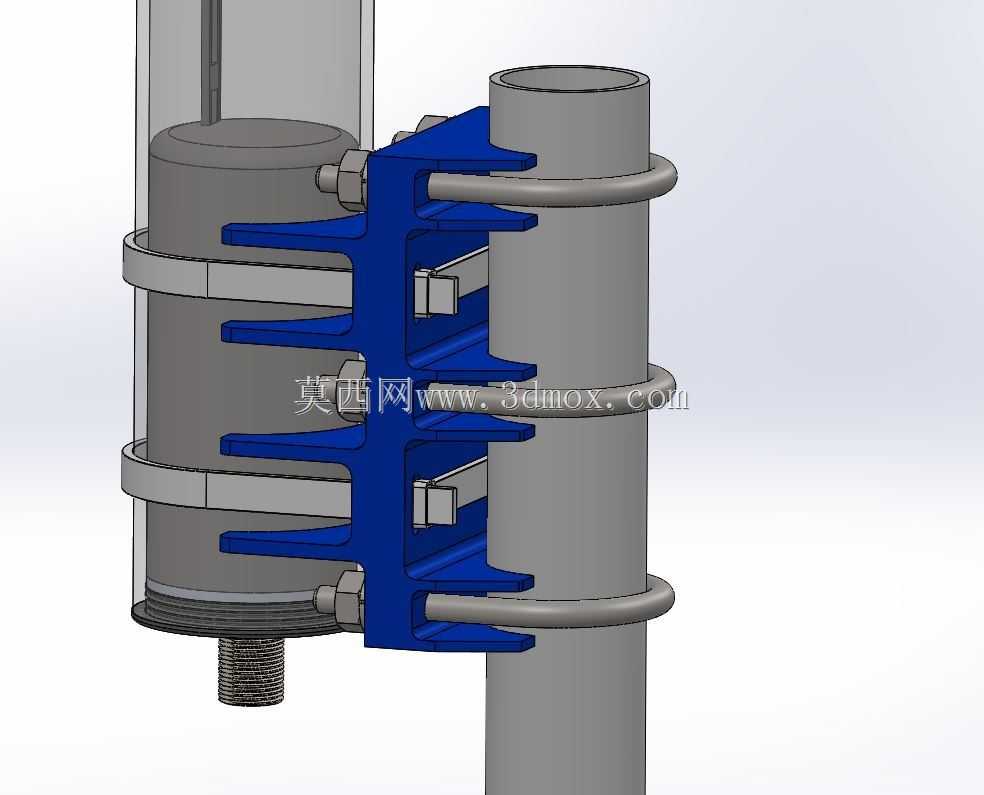

　　安装支撑结构采用3D打印的2英寸桅杆转4英寸管支架，支架结构完全根据天线外管与标准桅杆的安装尺寸做定制化适配，安装贴合度高，不需要额外做打孔、切割等二次加工即可完成装配；支架与桅杆、天线管的连接采用3个U型螺栓，螺栓优先选用铝制非磁性材质，既满足结构连接的强度要求，也不会对天线的电磁辐射特性造成干扰。天线整体为细长垂直杆状结构，底部集成馈电连接端口，安装时仅需将支架固定在垂直桅杆上，接好同轴馈线即可完成部署，不需要额外做复杂的场地调试，适合业余无线电爱好者户外便携部署、固定站点架设等多种使用场景，结构设计兼顾了射频性能优化、户外环境适应性与装配便捷性，所有结构件的尺寸边界都适配常规业余无线电架设的安装空间要求，不会出现与周边设备干涉的问题。
