微型舵机式伺服执行机构三维结构

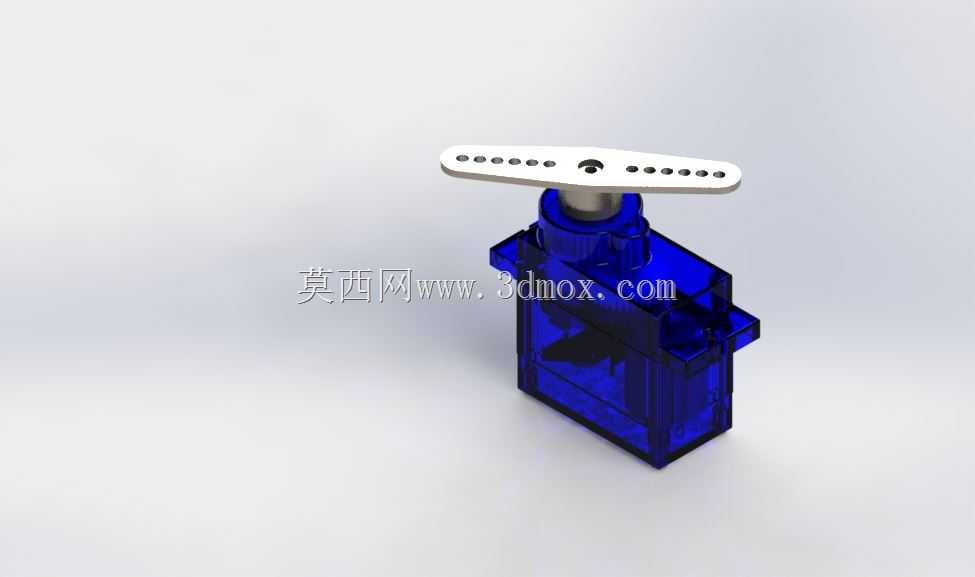

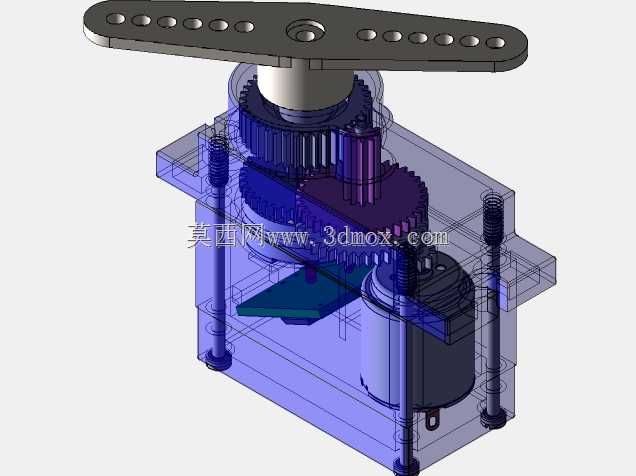

　　这类微型伺服执行单元在桌面级自动化设备、航模舵面控制、小型机械臂关节、智能门禁锁具、3D打印机自动调平机构里的应用占比极高，很多刚接触小型传动系统的工程师容易把它和普通直流减速电机混淆，实际上二者的控制逻辑、输出特性、安装适配场景完全不同。从结构拆解来看，这个模型还原的是9g级微型舵机的典型构造，蓝色半透明外壳对应的是实际产品里的阻燃PC注塑壳体，内部集成了直流驱动电机、一级尼龙减速齿轮组、位置反馈电位器、控制信号处理电路板四个核心部分，顶部伸出的白色摇臂是最终的动力输出端，摇臂上均匀排布的安装孔是为了适配不同长度的连杆接头，方便现场调试时调整传动杠杆比。做结构设计的时候，首先要明确这类伺服单元的输出特性：它不是连续回转部件，

　　而是在固定角度范围内做位置闭环控制，常规款的有效转动行程是180度，部分定制款可以做到270度，控制端只需要发送对应占空比的PWM信号，就能让输出摇臂稳定停在行程内的任意角度，不需要额外加外部位置传感器，这也是它在小型自动化项目里被大量选用的核心原因。聊到安装边界，这类微型舵机的主体安装位是壳体两侧带通孔的凸耳，两个安装孔的中心距是行业通用的标准尺寸，不管是用在航模机身的木质安装座，还是自动化设备里的3D打印支架、钣金安装位，都能直接匹配通用安装孔位，不需要额外做转接件；输出轴采用的是标准齿形的花键结构，配套的摇臂可以直接卡入，不需要额外做轴连接结构，装配效率很高。设计选型的时候要注意几个容易踩坑的点：首先是输出扭矩和负载的匹配，

　　这类微型舵机的额定输出扭矩通常在1.5kg·cm左右，不要用它去带动超过负载能力的大阻力机构，否则会出现堵转烧损内部驱动电路的问题；其次是安装时的间隙预留，壳体侧面有引出的控制信号线，布线的时候要预留足够的弯曲半径，不要让线材在设备运动过程中被壳体和周边结构件挤压磨损；另外摇臂安装时要先做中位校准，也就是先给舵机发送中位控制信号，等输出轴自动回到行程中点位置后，再把摇臂垂直于壳体安装，这样才能保证左右两个方向的转动行程一致，不会出现单侧行程不足的问题。从结构设计的细节来看，这个模型还原的壳体卡扣结构也很有参考价值，上下壳体之间没有用螺丝固定，而是靠壳体四周的塑料卡扣实现紧配，这种设计在批量生产的时候能大幅提升装配效率，减少螺丝零件的采购和管理成本，不过做工业级应用的时候，如果设备的振动较大，还是建议在卡扣位置点少量结构胶加固，避免长期振动后壳体松脱。内部的减速齿轮组采用的是直齿尼龙齿轮，相比金属齿轮它的运行噪音更小，自重更轻，虽然抗冲击能力比金属齿轮弱，但对于小负载的应用场景完全足够，而且尼龙材料的自润滑特性很好，不需要额外加注润滑脂就能长期稳定运行，降低了后期维护的工作量。位置反馈电位器和输出轴是同轴连接的，输出轴转动的时候会直接带动电位器的转动端，实时把当前的角度位置反馈给控制板，形成闭环控制，这种结构的位置重复定位精度可以做到正负1度以内，完全能满足小型自动化机构的位置控制需求。在实际项目应用里，

　　这类伺服单元经常被用来做小型物料分拣机构的拨杆驱动、自动售货机的货道挡板控制、智能摄像头的云台转动驱动、教育类机器人的关节驱动，相比步进电机加减速箱的方案，它的整体体积更小，控制电路更简单，不需要额外的驱动器，只需要一根信号线就能实现位置控制，对于空间受限的小型设备来说是性价比极高的执行元件选择。做三维建模的时候，要特别注意输出摇臂的安装孔位尺寸、壳体安装凸耳的孔位中心距、输出轴的花键齿形这几个关键配合尺寸，这些尺寸如果出现偏差，后续加工出来的安装支架和连杆配件就会出现装配不上的问题，另外壳体上的散热槽结构也不能忽略，虽然这类微型舵机的运行功率不大，但长时间堵转或者高频动作的时候还是会产生一定热量，壳体上的细小散热槽可以提升壳体的散热面积，避免内部温度过高影响电子元件的使用寿命。
