集成行星减速结构的伺服驱动装置

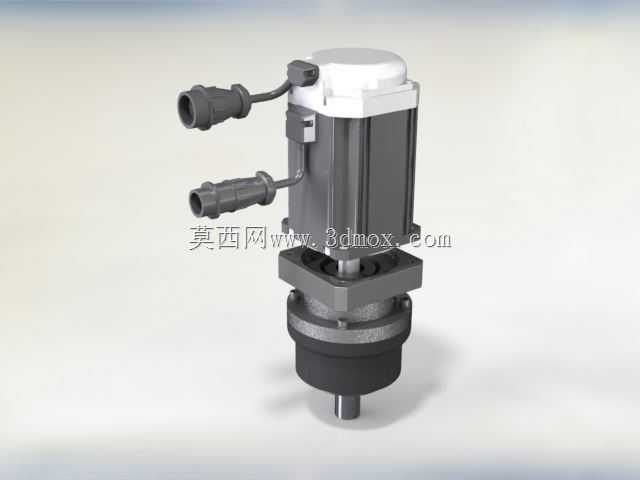

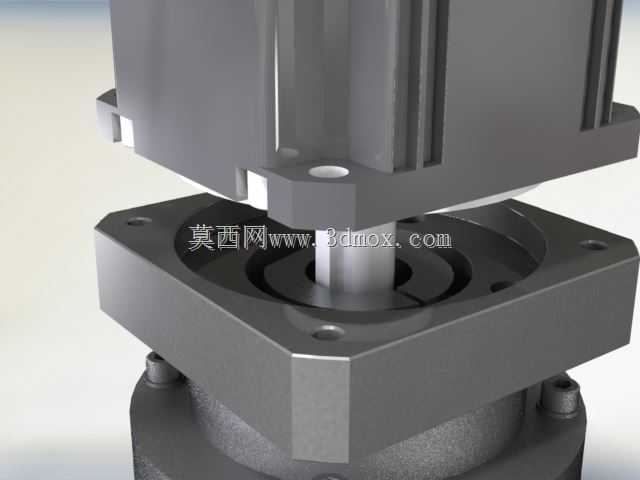

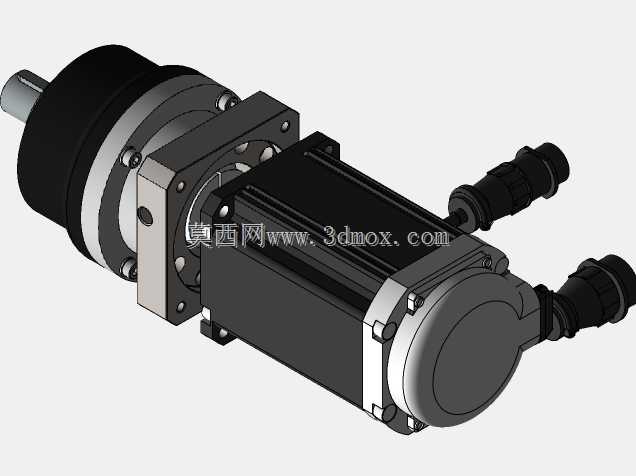

　　在自动化产线的定位工位、小型数控机床的进给轴、包装设备的牵引辊驱动、协作机器人关节模组这类对输出扭矩和定位精度有双重要求的场景里，直连输出的伺服电机往往难以同时兼顾低转速大扭矩和安装空间紧凑的需求，集成齿轮减速箱的伺服驱动单元就成了这类工况的首选方案。这款带齿轮箱的艾伦-布拉德利伺服电机，在设计阶段就把伺服驱动本体和行星减速结构做了一体化集成，省去了用户自行搭配减速箱时需要反复校核连接法兰同轴度、定制转接轴套的工作量，也避免了分体安装时容易出现的连接松动、传动回差超差的问题。从结构布局来看，电机本体的动力输出端直接和减速箱的输入太阳轮耦合，没有额外的联轴器结构，整个传动链的长度被压缩到最短，既减少了传动环节的刚性损失，

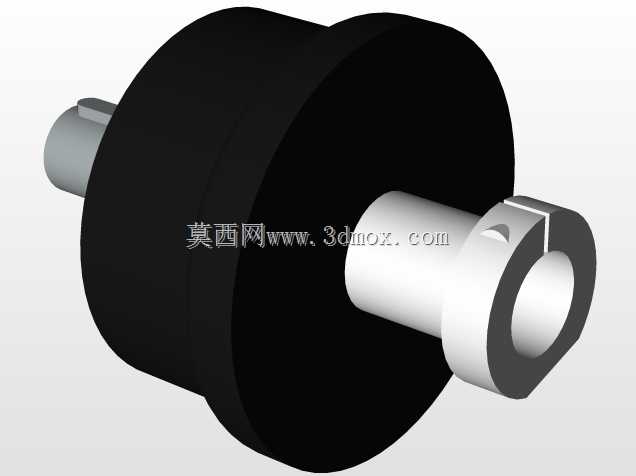

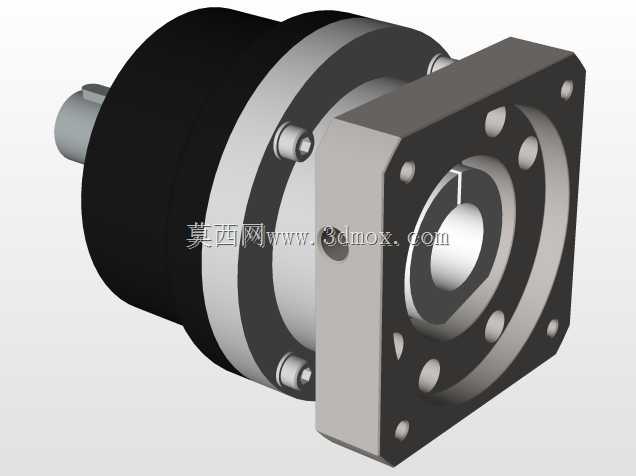

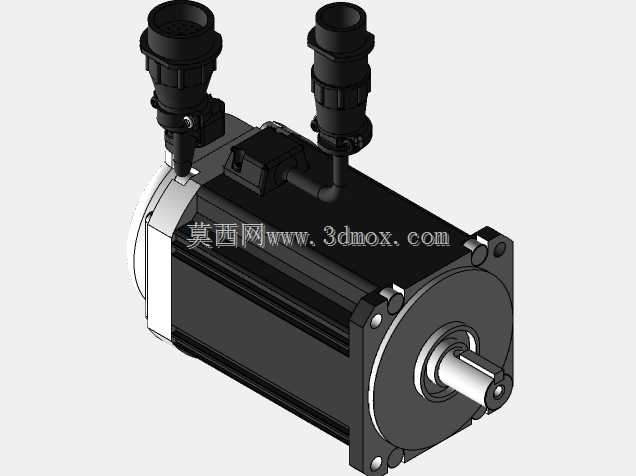

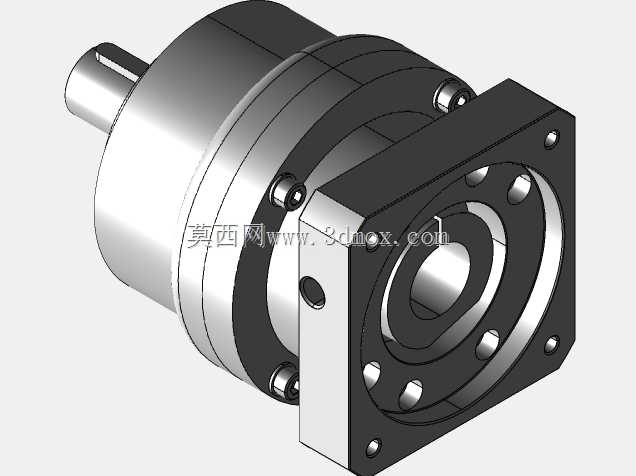

　　也让整体的轴向安装尺寸比同功率分体搭配的方案缩短了近四分之一，对于安装空间局促的设备内部布局十分友好。电机尾部的两个快插式连接器分别对应动力供电和编码器信号传输，接头采用带锁紧卡扣的工业级防水结构，接线时不需要拆解电机本体的端盖，直接对准卡槽推入就能完成连接，现场布线的效率更高，也能避免车间内的切削液、粉尘侵入接线腔造成的接触不良问题。减速箱部分采用的是行星齿轮传动结构，内齿圈和减速箱壳体做了一体化加工，行星架的输出端采用标准的光轴带键槽结构，适配市面上绝大多数标准规格的同步带轮、联轴器安装，输出轴的径向跳动公差控制在0.02mm以内，能够满足高精度传动的需求。在安装边界上，减速箱的前端法兰采用方形安装止口设计，

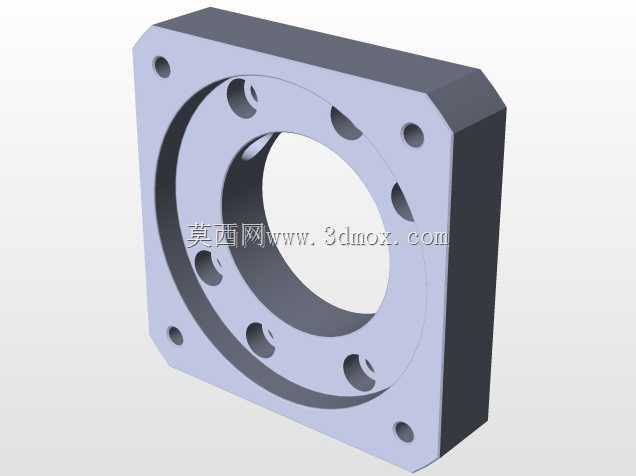

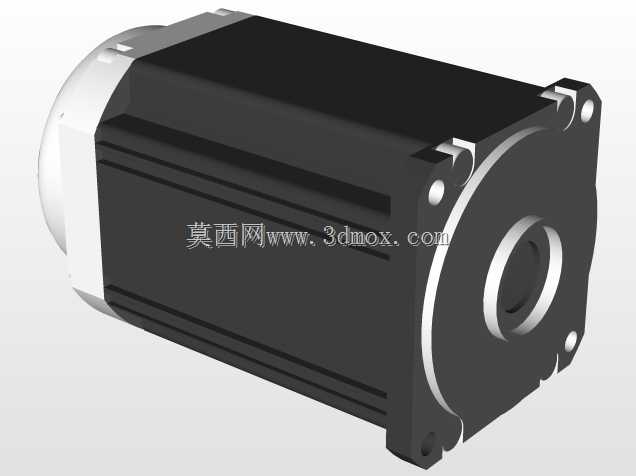

　　四个安装孔的位置度公差严格按照伺服电机通用安装规范设计，既可以直接通过法兰面固定在设备的安装墙板上，也可以搭配法兰转接板适配不同的安装孔位，不需要对设备本体做额外的打孔改造。电机本体的外壳采用带轴向散热筋的一体压铸铝结构，在自然对流冷却的条件下就能满足额定功率下的持续运行散热需求，不需要额外加装散热风扇，减少了运行过程中的振动源和故障点，对于洁净车间、医疗设备这类对振动和粉尘有严格要求的场景也能适配。从功能特性来看，集成的减速结构在放大电机输出扭矩的同时，还能等效降低负载折算到电机轴端的转动惯量，让伺服驱动器的参数整定更容易，高速启停过程中的过冲量更小，定位精度能够控制在±0.01°以内，完全满足高速分拣、

　　精密点胶这类高精度工位的使用要求。设计过程中还充分考虑了日常维护的便利性，减速箱的润滑脂采用长寿命耐高温配方，正常使用工况下全生命周期不需要补充润滑脂，电机后端的编码器罩采用可拆卸结构，如果需要调整编码器零点或者更换后备电池，只需要拆开后端盖就能操作，不需要拆解整个电机和减速箱的连接结构，大幅降低了后期维护的时间成本。在实际选型搭配时，这款集成减速箱的伺服电机可以直接匹配对应功率的伺服驱动器使用，不需要额外设置减速比相关的电子齿轮参数，因为减速箱的减速比已经在电机出厂的参数标定中做了匹配，用户只需要按照常规伺服电机的调试流程设置刚性、增益参数就能正常运行，对于没有太多伺服调试经验的设备厂家来说，能够大幅缩短设备的调试周期。
