工业级交流伺服电机结构三维设计

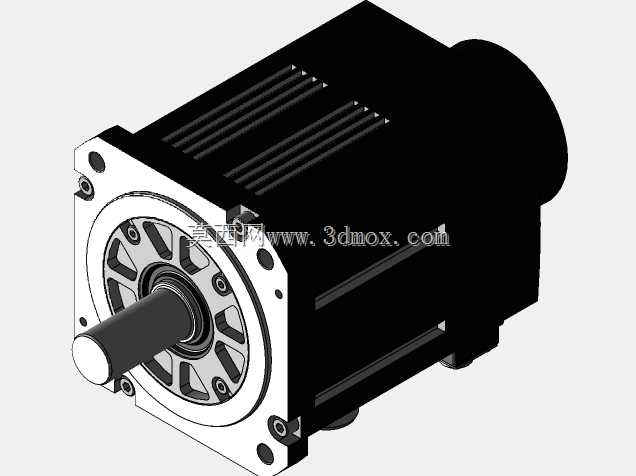

　　做设备结构设计的同行大多有体会，伺服电机选型和安装匹配是整机传动链路里最容易踩坑的环节，很多时候二维图纸上标注的安装尺寸看着没问题，真到装配阶段才会发现法兰止口配合公差、输出轴伸长度、接线盒朝向和周边结构件干涉，甚至后端编码器防护盖和设备安装板的预留间隙不足，导致不得不临时修改钣金件或者重新选型，耽误项目进度。这次完成的伺服电机三维结构，就是把实际量产应用中常用的中惯量交流伺服电机的所有结构细节做了完整还原，从前端法兰安装面、输出轴的键槽结构、定子外壳的散热筋排布，到后端编码器端盖、安装固定孔位的位置公差，都按照工业现场实际应用的尺寸边界做了建模还原。

　　从应用场景来看，这类中惯量伺服电机覆盖的工业场景非常广，不管是数控机床的进给轴驱动、自动化生产线的皮带输送线传动、工业机器人的关节动力输出，还是包装机械的拉膜辊、切刀机构驱动，甚至是电子制造设备的贴装头位移驱动，都能见到同结构规格的伺服电机身影。和普通异步电机不同，伺服电机的核心作用是实现高精度的位置、转速、转矩闭环控制，能够在负载波动的情况下维持稳定的输出精度，响应速度快，低速运行时不会出现爬行现象，这也是它在高精度自动化设备里被广泛应用的核心原因。

　　建模过程中没有做简化处理，前端法兰的安装孔采用了通孔带沉台的结构，和实际产品一致，止口的凸台尺寸按照通用伺服的安装标准做了匹配，方便设计人员直接调用这个模型做安装板的配合设计，不用再反复核对止口直径和深度参数。输出轴部分还原了平键键槽的结构，轴伸端的倒角、轴肩的定位尺寸都做了准确还原，连轴端的中心孔都保留了细节，方便设计人员做联轴器选型匹配的时候，直接核对轴径、键槽宽度、轴伸长度这些关键参数，避免选了联轴器之后发现和轴伸不匹配的问题。

　　外壳部分的散热筋没有做省略，沿着电机筒体轴向排布的散热筋高度、间距都和实际产品一致，这部分结构在做设备热仿真的时候非常关键，很多新手做设备热设计的时候容易忽略电机外壳散热筋的风道影响，导致仿真结果和实际运行温度偏差较大，完整保留散热筋结构就能让热仿真的边界条件更贴近真实工况。后端的编码器端盖部分，还原了接线插座的安装位置和端盖的固定螺丝孔位，同时预留了编码器防护的空间，设计人员在布置电机尾部走线的时候，可以直接参考这个模型的尺寸预留走线空间，避免出现线缆弯折半径不足或者和周边结构刮蹭的问题。

　　安装边界方面，这个模型把电机的最大外轮廓尺寸都做了准确标注，包括筒体的最大外径、法兰面到电机后端盖的总长度、输出轴的中心高，这些都是设备布局时最核心的尺寸参数。很多设计人员在做设备布局初期，习惯用简化的方块代替电机模型，等到后期细化设计的时候才发现电机实际外径比预留的空间大，导致不得不调整整个传动机构的位置，连带修改固定支架、张紧机构等一系列关联结构，用这个完整的三维模型做前期布局，就能从源头避免这类干涉问题。另外模型上的固定孔位位置都做了参数化约束，设计人员如果需要调整安装孔的规格，只需要修改对应参数就能快速适配不同规格的安装螺丝，不用重新绘制孔位。

　　从结构设计思路来说，这个模型没有追求外观的花哨效果，所有结构细节都服务于工程设计的实际需求，比如法兰面的平面度要求对应的结构、轴承室的配合台阶、定子和转子的装配定位止口，都在模型里做了体现，不管是用来做设备整机的装配干涉检查、传动链路的公差分析，还是用来做电机安装支架的结构设计、联轴器的选型匹配，都能直接调用，不需要再额外补充结构细节。对于刚接触伺服选型的新手来说，对照这个三维模型也能快速理解伺服电机的各个结构部分对应的功能，比如前端法兰的止口是用来实现安装定位，保证电机输出轴和从动轴的同轴度，输出轴的键槽是用来传递转矩，避免联轴器和轴之间出现相对滑动，外壳的散热筋是增大散热面积，提升电机长时间运行的热稳定性。

　　实际工程应用里，伺服电机的安装同轴度是影响使用寿命的关键因素，很多现场出现的电机轴承异响、编码器损坏问题，本质上都是安装时同轴度偏差过大导致的，这个模型里把法兰止口和输出轴的同轴度配合关系做了准确还原，设计人员在做安装板设计的时候，可以直接按照模型里的止口尺寸设计配合孔，从设计层面保证安装的同轴度精度，减少现场装配的调整工作量。另外模型里也还原了电机外壳的接地螺丝位置，方便设计人员在做电气布线的时候，提前预留接地端子的安装空间，符合电气安全规范的要求。
