4010规格电子散热轴流风机结构

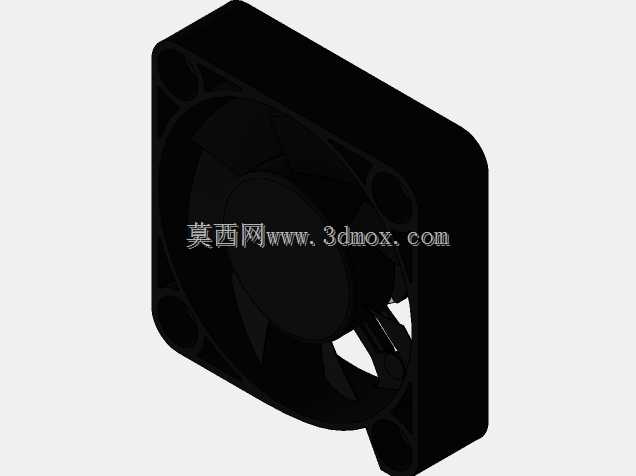

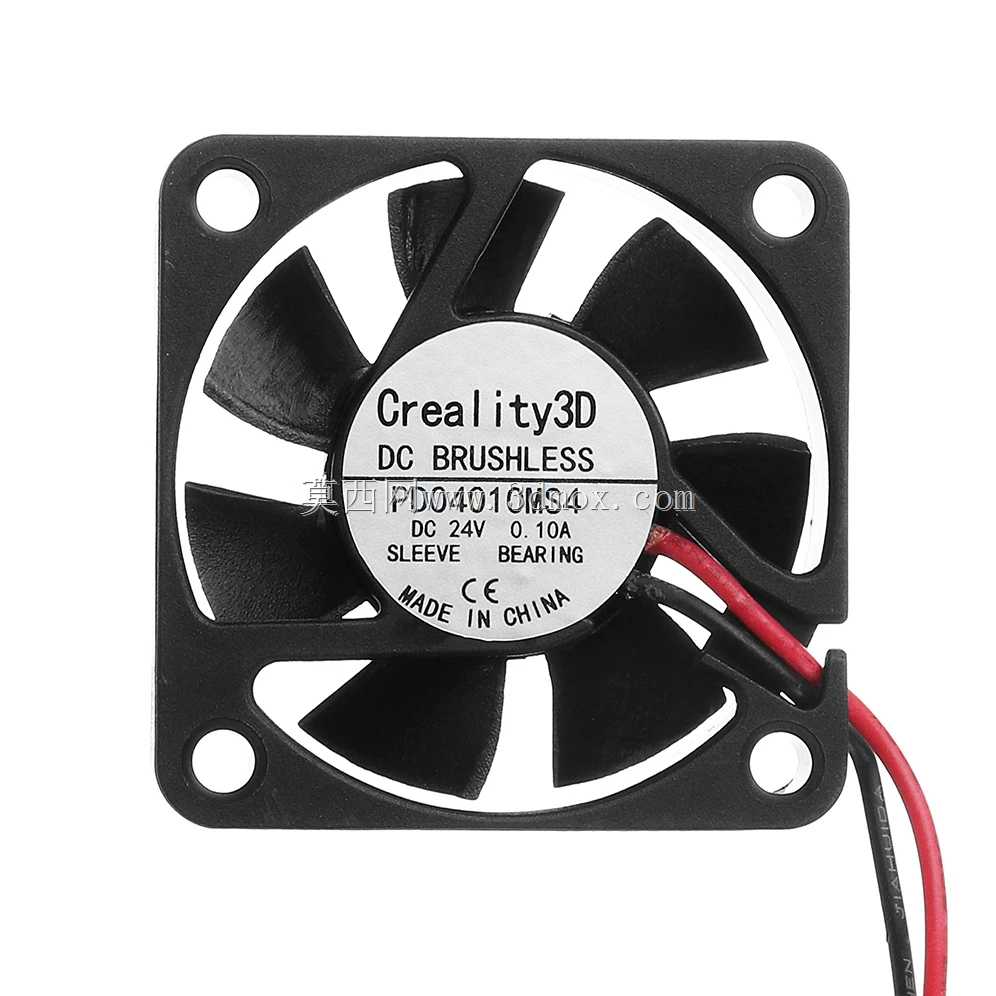

　　在消费电子、工业控制板卡、小型嵌入式设备的热设计环节里，小规格轴流风机是最常用的主动风冷部件，这类40mm边长的方形风机，常年占据板级散热选型的主流位置，不管是台式机CPU的辅助散热、工控机机箱的通风置换，还是路由器、小型电源模块的持续降温，都能看到这类结构的身影。做这类风机的三维结构设计时，首先要卡准安装边界的硬指标，4010规格对应的是外框边长40mm、整体厚度10mm的标准尺寸，四个安装孔的孔位遵循行业通用的孔距规范，孔位中心距通常为32mm，适配M3规格的安装螺丝，安装时预留的周边间隙不能小于2mm，避免外框与周边结构件产生干涉，同时要保证进风侧没有高密遮挡物，否则会大幅降低进风效率，抬高风阻。从功能特性来看，

　　这类轴流风机依靠叶轮旋转产生的轴向气流带走散热鳍片或者元件表面的积热，叶轮的叶片角度经过流体仿真优化，在10mm的有限厚度空间里，尽可能提升单位转速下的风量，同时控制运行噪音在可接受范围内，毕竟这类风机很多应用场景是贴近用户的消费电子设备，噪音过大会直接影响使用体验。外框的设计采用一体式方形注塑结构，四个角做了小圆弧过渡，既避免安装时刮伤操作人员，也能减少应力集中，提升外框的抗形变能力，外框的内圈做了导风环结构，和叶轮的外缘保持极小的均匀间隙，这个间隙的控制非常关键，间隙过大会产生气流回流，降低送风效率，间隙过小则容易因为注塑公差或者叶轮动平衡偏差产生擦碰，导致运行异响甚至卡滞。叶轮的中心位置预留了电机安装位，

　　适配小型直流无刷电机的安装尺寸，电机的走线从外框侧边的预留线槽引出，避免走线突出外框平面影响安装。在实际选型应用中，这类风机的出风面通常正对需要散热的元件或者散热鳍片，进风侧预留足够的进风空间，部分密闭机箱应用中，还会配合机箱的通风孔道形成定向的气流路径，把设备内部的热空气持续排出，避免内部热量堆积导致元件工作温度超过额定阈值。做三维建模的时候，要特别注意几个容易忽略的结构细节：一是外框安装孔的沉台设计，沉台深度要匹配螺丝头的厚度，保证安装后螺丝头不突出外框表面，避免和其他贴合安装的部件产生间隙；二是叶轮的动平衡结构，叶轮的每个叶片的重量偏差要控制在极小范围内，建模时要保证叶片曲面的一致性，减少后续量产时的动平衡校正工作量；

　　三是外框的电机固定位的同轴度，这个位置的公差直接影响电机安装后叶轮的旋转同心度，一旦同轴度偏差过大，高速旋转时会产生明显的振动和噪音。这类小尺寸轴流风机虽然结构看起来不复杂，但每个尺寸细节都直接影响实际使用的散热效果和运行稳定性，在做设备结构设计时，提前把风机的三维模型装配到整体结构中，就能提前排查安装干涉、风路遮挡的问题，避免后期打样后才发现散热结构设计不合理，大幅缩短产品的热设计迭代周期。很多刚接触结构设计的工程师容易忽略这类小部件的安装边界校验，往往等到样机测试时才发现风机和周边的电容、接线端子产生干涉，或者进风侧被结构件挡住大半，导致散热能力达不到设计要求，反复修改结构耽误项目进度，而精准的三维模型能在设计阶段就把这些问题暴露出来，提前调整结构布局。另外，这类风机的供电线出线位置也需要在建模时明确标注，不同应用场景需要选择不同出线方向的型号，提前在装配体里预留走线空间，避免后期装配时走线被挤压，导致线材绝缘层破损引发短路风险。在长期连续运行的工业场景应用中，这类风机的外框材质通常选用耐温的ABS或者PC材质，能适应设备内部较高的工作环境温度，不会因为长期高温出现形变脆化的问题，建模时也可以根据实际选用的材质调整壁厚参数，保证结构强度的同时尽可能控制部件重量。
