轮式巡线检测机器人电路板集成结构

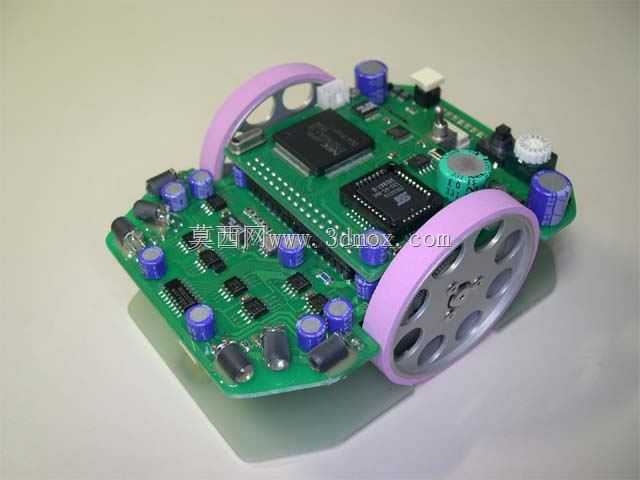

　　这款轮式巡线检测载体的核心结构采用PCB基板作为整机承载主体，完全打破了传统移动机器人“金属框架+独立电控板”的分层设计思路，直接将主控电路、驱动电路、传感采集电路、电源管理电路全部集成在同一块玻纤环氧基板上，基板本身同时承担结构支撑与电气连接双重作用，大幅压缩了整机的垂直安装空间，整体厚度控制在25mm以内，适配狭窄管线、平面巡检通道的通行需求。行走轮采用轮毂加外包软质胶圈的组合结构，轮毂为镂空式金属切削件，在保证轮系径向支撑强度的前提下尽可能降低转动惯量，外包淡紫色防滑胶圈的邵氏硬度控制在45A左右，既能在光滑环氧地坪、PVC走线槽表面提供足够的抓附力，又能缓冲行进过程中遇到微小颗粒、接缝时的冲击振动，

　　避免板载贴片元件因长期振动出现虚焊脱落。板载元件的布局完全围绕巡线作业的功能需求排布：前端区域集中排布红外巡线传感阵列的采样电阻与信号调理芯片，直接对接板边预留的传感器焊盘，省去了外接传感线束的冗余连接，信号传输路径长度控制在15mm以内，有效降低外界电磁干扰对巡线信号采样精度的影响；中部区域布置主控芯片与逻辑处理电路，搭配大容量存储芯片存储巡线路径参数与检测数据，芯片下方预留了散热覆铜区域，无需额外加装散热片即可满足长时间连续运行的散热需求；两侧轮系的驱动芯片直接布置在行走轮安装位的相邻区域，电机驱动输出路径最短，大电流走线的线宽按照3A载流量设计，敷锡加厚处理降低走线压降；电源管理区域集中布置电解电容、滤波电感与稳压模块，

　　输入端预留标准接插件适配外置锂电池组，电容排布避开轮系运动的干涉边界，同时在电容顶部点胶固定，强化抗振性能。整机的安装边界完全围绕轮系运动范围划定，左右轮的外侧间距控制在85mm，前后端突出基板的元件高度不超过5mm，保证整机在宽度90mm的巡线轨道内通行时不会出现剐蹭；底部预留了3mm的离地间隙，既可以避开地面微小凸起，又能让前端巡线传感器与检测面保持8-12mm的最佳采样距离。实际应用场景中，这类集成式巡线载体可用于自动化生产线的物料输送路径巡检、机房走线架的线路状态排查、教学实验场景的路径识别算法验证，相比框架式组装的巡线机器人，集成PCB结构的装配工序减少60%以上，所有元件通过SMT贴片即可完成核心部分组装，

　　仅需后续压装行走轮、焊接电机引线即可完成整机组装，批量生产的一致性远高于散件组装结构。设计过程中针对板载元件的抗振性能做了专项优化，所有重量超过2g的电解电容、接插件、接口元件都在焊盘周边增加了固定胶位，轮轴的安装孔采用金属化孔处理，孔壁镀铜厚度达到25μm，配合压装的金属轴套分散轮轴转动时对基板的局部压力，避免基板长期受力出现开裂。电源输入端的滤波电路采用三级电容搭配磁珠的组合设计，可适配3.7V到12V的宽电压输入范围，兼容不同容量的锂电池供电方案，连续运行时长可根据搭载电池容量灵活调整，板载预留的扩展焊盘可外接蓝牙模块、灰度传感器、颜色识别模块，拓展不同场景的检测功能，无需重新设计主控电路板。轮系的传动采用微型直流电机直驱结构，电机直接固定在基板预留的安装槽内，电机轴与轮毂采用过盈配合连接，省去了齿轮减速箱的传动间隙，行进控制的精度可达到1mm级别，满足高精度巡线作业的走位要求。
