松眠5B型800L液压动力控制装置

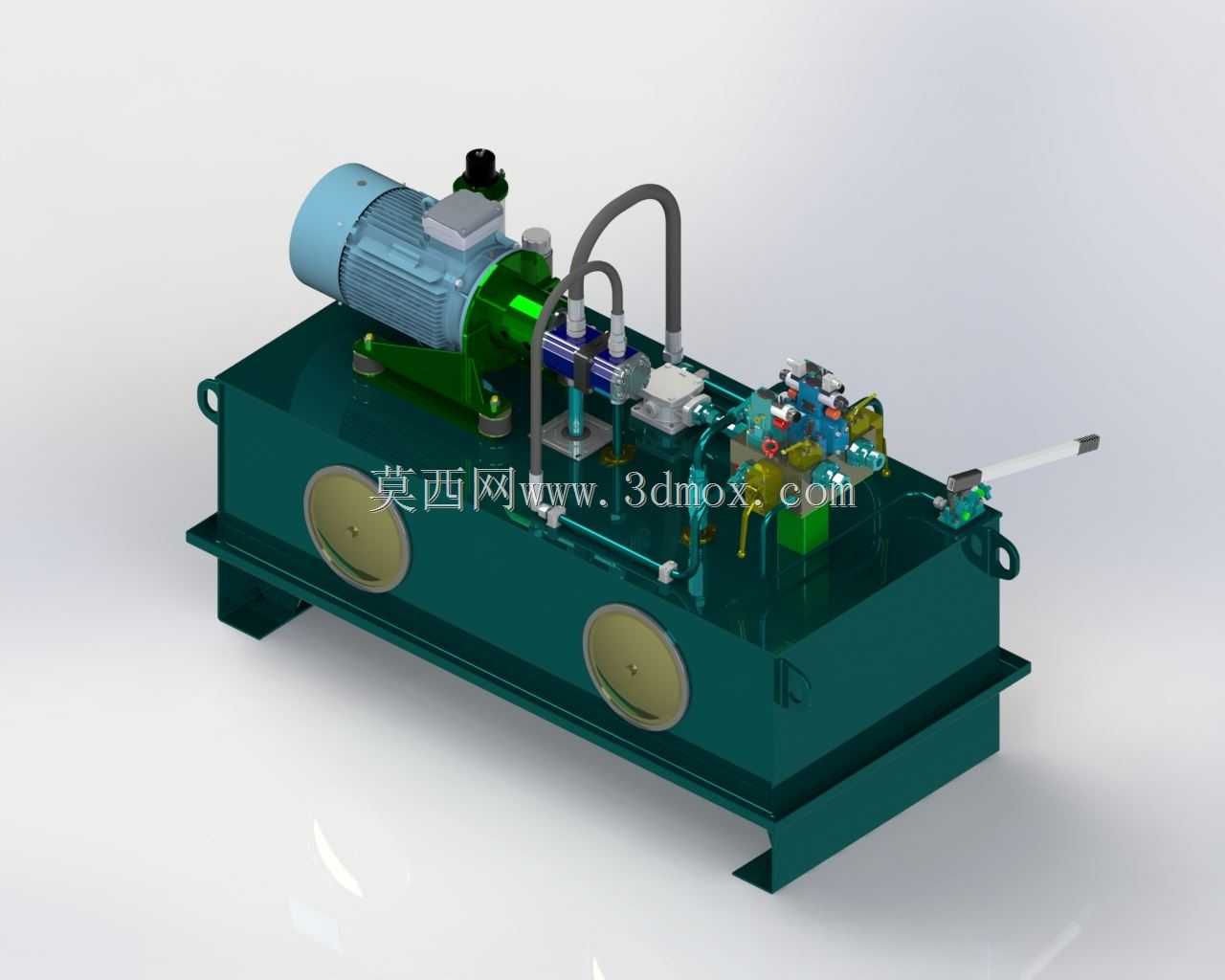

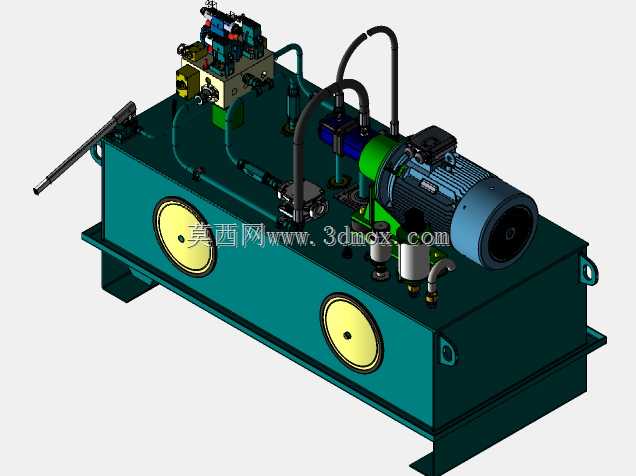

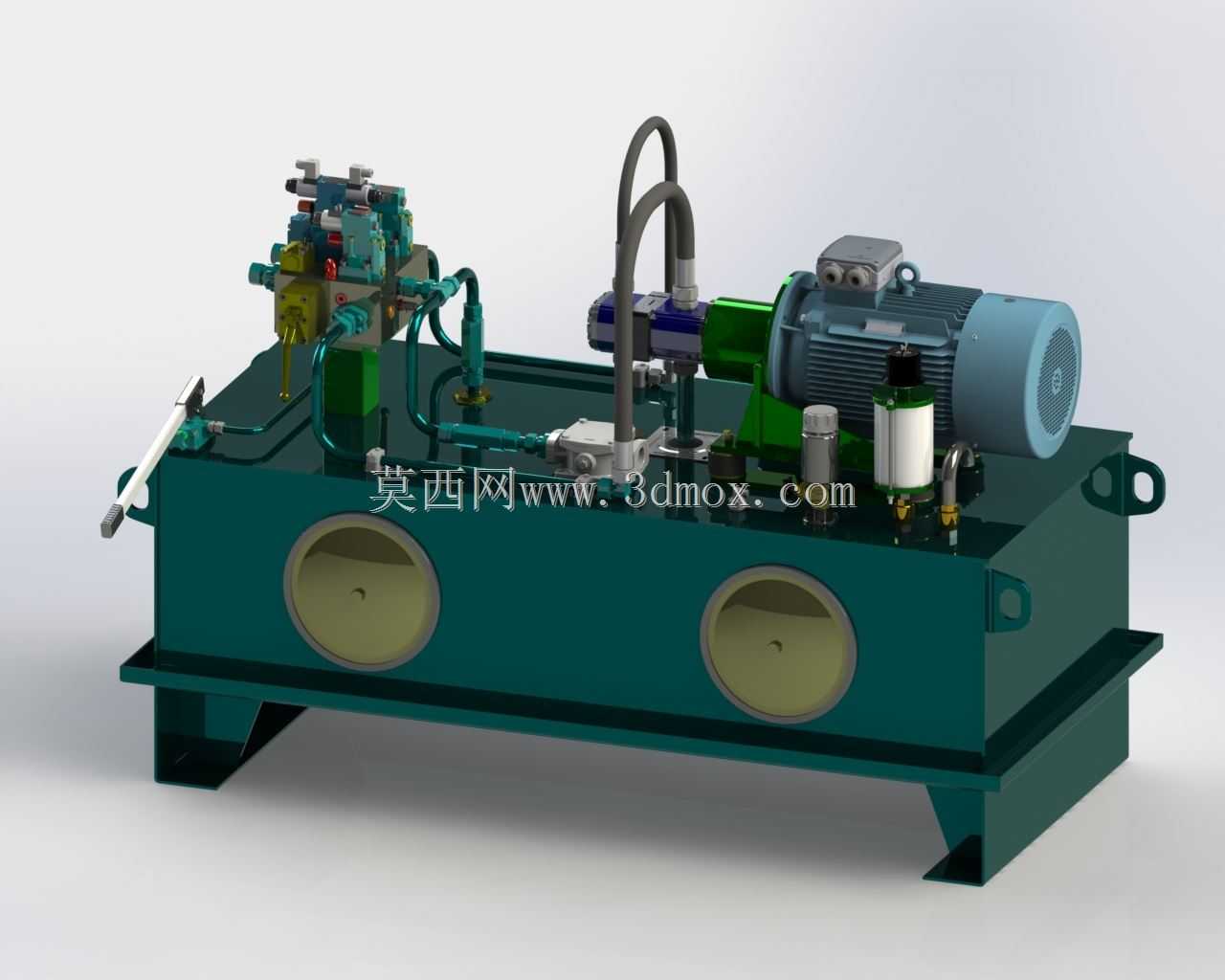

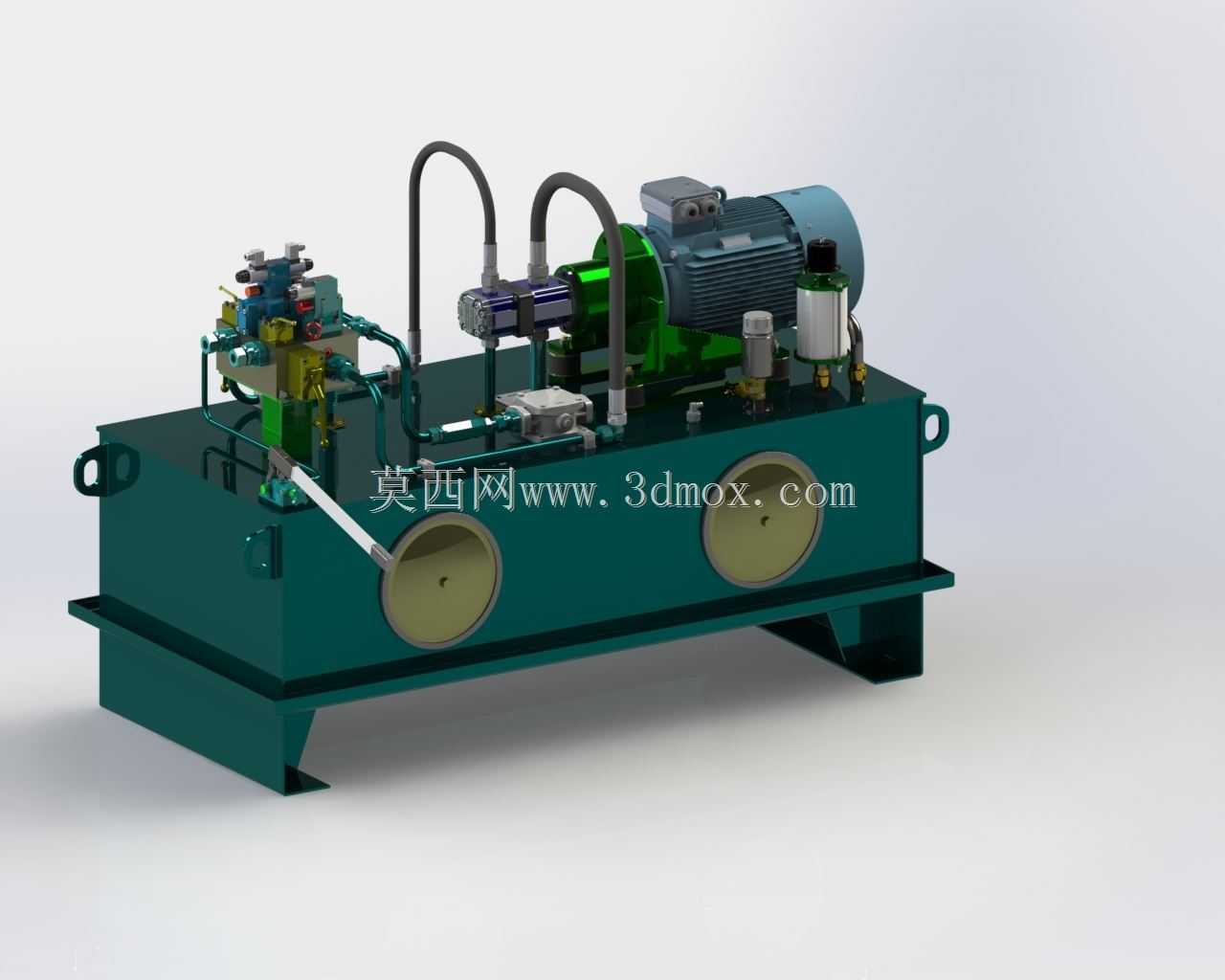

　　这套液压动力装置的油箱有效容积设定为800L，在选型阶段就充分考虑了连续重载工况下的油液散热需求，大容积油箱可以延长油液在箱体内的停留时间，配合油箱侧壁预留的冷却器安装接口，无需额外改造即可适配不同功率等级的风冷或水冷散热组件，满足冶金、重型机床、大型工装夹具这类长时间连续作业场景的油温控制要求，避免油液温度过高导致的粘度下降、密封件老化加速问题。油箱采用钢板焊接结构，底部设置的鞍型安装支座直接与底座框架焊接为一体，支座上预留的地脚螺栓孔可以直接与混凝土地面或设备主机底座进行刚性连接，安装时需要保证支座平面的水平度误差不超过千分之一，防止油泵吸油口出现气蚀问题；油箱顶部的元件安装区域做了加厚处理，电机泵组、阀组、蓄能器、过滤器的安装座都在焊接阶段就完成了定位加工，减少现场装配的配作工作量，同时油箱侧面设置的两个圆形清洗孔，方便后期维护时清理油箱底部沉积的油泥杂质，不用整体拆卸顶部元件就能完成内部清洁作业。

　　在动力配置上，装置采用电机与柱塞泵直连的传动结构，泵组与油箱顶面之间设置了减震垫，能够吸收电机运转时产生的高频震动，避免震动传递到阀组导致的压力波动问题；出油侧的压力管路全部采用硬管搭配抗震管夹固定，关键的压力测点位置预留了测压接头，不用拆解管路就能快速检测系统各节点的压力参数，方便现场调试与故障排查。装置的控制逻辑采用双卸荷电磁阀的冗余设计，和常规单卸荷阀的液压站相比，这套控制回路可以在系统达到设定压力后，通过两个电磁阀的协同动作实现更平稳的卸荷过程，避免单阀动作时的压力冲击，同时当其中一个电磁阀出现卡滞故障时，另一个电磁阀依然可以完成卸荷动作，大幅降低系统超压的风险，适合用在安全等级要求较高的压力机、重型举升设备这类工况中，不会因为单个阀件故障导致安全事故。

　　阀组采用集成块式安装结构，所有溢流阀、单向阀、换向阀都集成在同一个阀块上，减少了管路接头的数量，也就降低了漏油的概率，阀块内部的流道在设计时做了圆滑过渡处理，减少油液流动时的沿程压力损失，同时阀组上设置的安全阀作为最后一级压力保护，其开启压力比系统最高工作压力高出10%左右，能够在卸荷回路全部失效的瞬间打开溢流，保护油泵、管路以及下游执行元件不会因为超压损坏。蓄能器安装在阀组的进油侧，主要作用是吸收泵组输出的压力脉动，同时在系统瞬间需要大流量时补充油液，减少电机的瞬时负载冲击，蓄能器的安装支架做了加强设计，能够承受蓄能器充压后的反作用力，避免长期震动导致的支架疲劳开裂。

　　管路布局上，吸油管路采用大管径设计，管内油液流速控制在1.5m/s以内，保证油泵吸油充分，不会出现吸空问题；回油管路直接延伸到油箱液面以下，与吸油口之间设置了隔板，隔开回油区与吸油区，防止回油带入的气泡直接被吸入油泵，隔板的高度为油箱高度的三分之二，既可以阻挡油液表面的浮油杂质流向吸油侧，又不会影响油液的正常循环。油箱顶部还设置了空气滤清器与液位液温计，空气滤清器可以在油箱油位变化时过滤进入油箱的空气，避免杂质带入油液，液位液温计可以直观观察油箱内的油位高度与油液温度，方便日常巡检时快速判断装置的运行状态。

　　在实际应用场景中，这套液压装置可以为多组执行元件提供稳定的压力油源，适配需要长时间保压、频繁换向的工况，比如大型工装的夹紧回路、重型设备的姿态调整回路、冶金生产线的辅助动作回路，双卸荷阀的设计让系统在空载待机时的压力损失更小，相比传统的溢流阀溢流待机模式，能够降低30%以上的空载能耗，同时减少油液的发热，延长油液与密封件的使用寿命。设计阶段就充分考虑了不同现场的安装空间需求，所有元件的布局都预留了足够的操作空间，电磁阀的接线口、过滤器的拆卸空间、蓄能器的充气操作空间都没有被其他元件遮挡，后期维护时不用拆解周边元件就能完成常规的滤芯更换、阀件检修、蓄能器充气等操作，降低现场维护的工作量与停机时间。
