汽车悬架控制下臂结构三维设计模型

　　在乘用车底盘悬架系统的开发流程中，控制下臂作为连接副车架与转向节的核心传力构件，其结构设计直接决定了整车的操控稳定性、行驶平顺性以及底盘部件的耐久表现。日常行驶过程中，下臂需要同时传递多维度的载荷：纵向维度上要承接制动、加速过程产生的纵向冲击力，过滤路面颠簸带来的纵向振动；横向维度上要承担车辆过弯时的侧倾力矩，保证车轮定位参数在动态行驶中保持在设计公差范围内；同时还要配合减振器、弹簧完成对路面冲击的缓冲，避免刚性冲击直接传递到车身结构。

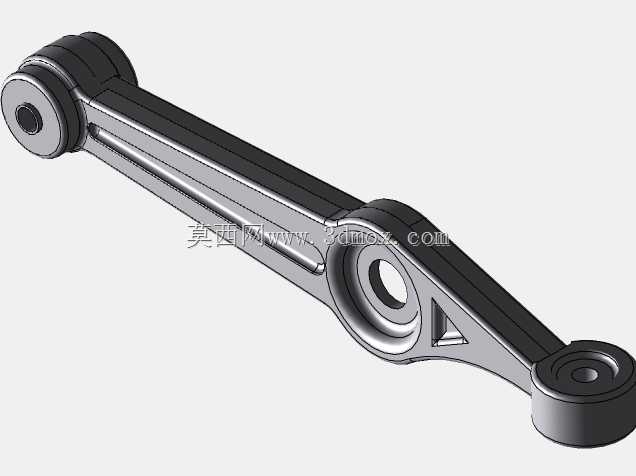

　　从结构设计逻辑来看，这款下臂采用了典型的三点式铰接布局，三个铰接端分别对应副车架安装点、转向节连接点以及稳定杆连杆安装位，每个铰接端都集成了橡胶衬套安装结构。衬套的安装腔体采用阶梯式设计，能够在压装衬套时提供精准的轴向定位，同时预留足够的衬套径向变形空间，保证衬套在工作过程中可以按照设计刚度特性产生形变，既能够过滤高频细碎振动，又能在大载荷工况下提供足够的支撑刚度，避免车轮定位参数出现过大偏移。臂身主体采用变截面的冲压焊接结构设计，在靠近铰接端的载荷集中区域，通过局部加厚、增设加强筋的方式提升结构强度，尤其是在转向节连接端与臂身的过渡区域，设计了三角形加强筋结构，能够有效分散应力集中，避免交变载荷长期作用下出现疲劳开裂问题；臂身中段则采用相对较薄的截面，在保证整体弯曲、扭转刚度满足设计要求的前提下，尽可能降低构件自身重量，实现底盘簧下质量的轻量化优化，这对于提升车轮的地面附着性能、改善悬架响应速度有着直接的正向作用。

　　从安装边界维度考量，三个铰接点的相对位置精度是设计阶段的核心管控指标，直接影响主销后倾、车轮外倾、前束等关键定位参数的初始值与动态变化范围。建模过程中需要严格对齐整车硬点坐标，每个铰接孔的同轴度、端面垂直度都要按照底盘件的通用公差标准进行管控，避免安装过程中出现衬套偏压、螺栓附加弯矩等问题。两端与副车架连接的铰接点轴线保持平行设计，保证下臂在上下跳动过程中能够绕固定轴线平顺摆动，不会出现运动干涉；与转向节连接的球销安装座采用一体化锻造结构（注：此处为结构设计逻辑，非文件参数），相比拼接式结构拥有更高的连接刚度，能够精准传递转向力矩与路面冲击反馈，让驾驶员获得更清晰的路感。臂身的外形轮廓在设计时充分考虑了运动包络空间，在悬架全行程跳动、转向轮全角度转动的工况下，臂身与周边的副车架、减振器、驱动半轴、轮罩护板等部件都预留了足够的安全间隙，避免极限工况下出现部件磕碰、运动卡滞的问题。

　　在实际的底盘调校工作中，下臂的衬套刚度、铰接点位置、臂身刚度是调校工程师重点优化的参数，通过调整不同方向的衬套刚度匹配，可以平衡车辆的操控响应速度与行驶滤震性能；通过优化铰接点的位置设计，可以调整悬架的抗点头、抗抬头发射特性，提升车辆加减速过程中的车身姿态控制能力。这款三维模型完整还原了下臂的所有结构细节，包括衬套安装位的卡簧槽、螺栓过孔的倒角、加强筋的拔模角度、臂身的焊接翻边等工艺特征，能够直接用于底盘系统的运动仿真、刚度强度有限元分析、装配干涉检查等开发环节，也可以作为同类型悬架控制臂设计的参考案例，帮助结构工程师快速理解底盘传力构件的设计逻辑与工程化要求。在建模过程中，所有的圆角、拔模角度都充分考虑了冲压、焊接的工艺可行性，避免出现无法加工的尖锐棱角或者过小的拔模角度，臂身的焊接边宽度统一控制在工艺要求的范围内，能够满足量产焊接的工装定位要求，真正实现了设计模型与量产工艺的衔接，而非仅用于展示的外观概念模型。
