九缸星型航空活塞发动机结构设计

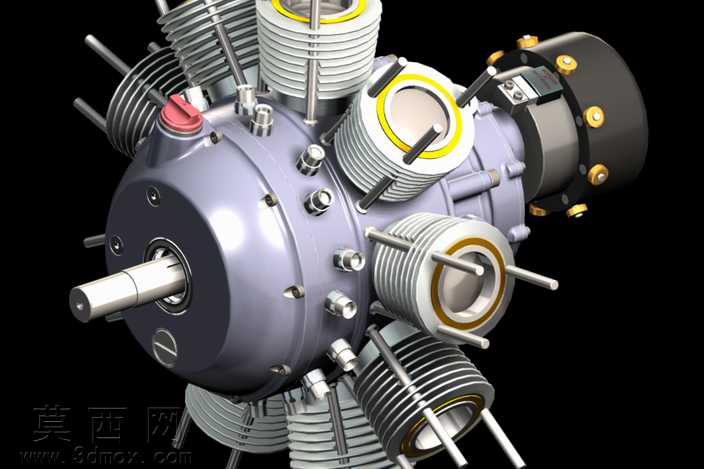

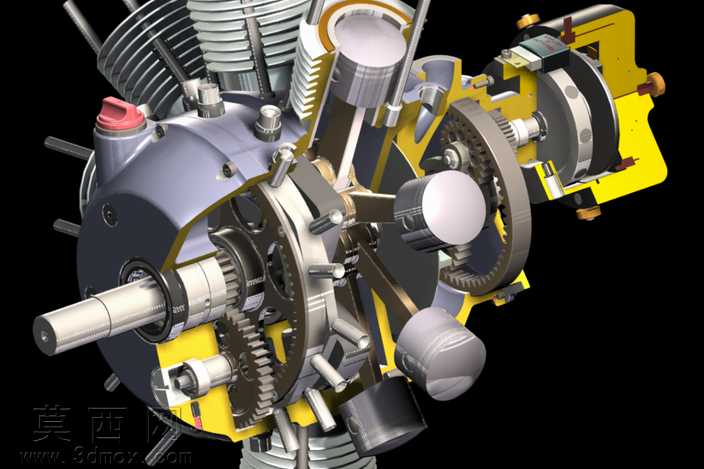

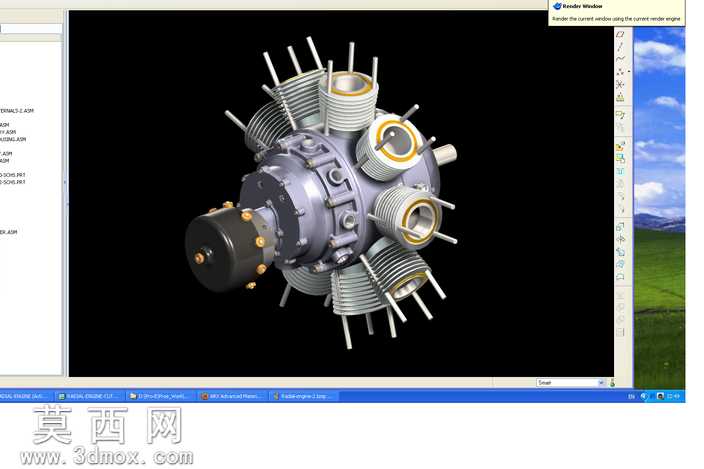

本作品为九缸星型活塞发动机的三维结构设计，整体采用星型辐射式缸体布局，九个气缸以曲轴输出轴为中心呈圆周均匀排布，这种经典布局能够在紧凑的径向空间内集成多缸动力单元，大幅缩短发动机整体轴向长度，适配航空动力装置对轻量化、小迎风面积的设计需求。建模过程中完整还原了星型发动机的核心传动逻辑：中心曲轴采用多曲拐结构匹配九个活塞的往复运动相位，每个气缸单元独立构建了散热鳍片组、活塞组件、连杆机构、气门推杆与摇臂结构，其中散热鳍片采用等间距环形阵列排布，通过增大空气接触面积保障风冷散热效率，鳍片的厚度、间距参数参考早期航空星型发动机的成熟设计，兼顾结构强度与散热性能。材质渲染阶段针对不同部件做了区分处理：曲轴箱主体采用铸铝哑光金属材质，表面做细微的铸造颗粒质感还原，突出壳体的厚重加工质感；气缸散热鳍片采用经氧化处理的深灰色铝合金材质，边缘做轻微的倒角高光处理，体现机加工的精密细节；气门室盖部分做了局部剖视展示处理，可直观看到内部气门弹簧、挺柱的装配关系，剖视断面做清晰的材质分界，既保留外观完整性又能展现内部结构；曲轴输出端采用抛光亮面钢材材质，突出传动轴的耐磨加工属性；周边的管路、固定螺栓等小零件分别做了镀锌、发黑的不同金属质感区分，整体渲染光影采用侧方硬光打亮主体，搭配暗红色渐变背景突出金属部件的轮廓层次，让复杂的密集缸体结构不会显得杂乱。设计过程中重点梳理了星型发动机的连杆装配逻辑：九个连杆采用主副连杆铰接结构，主连杆直接连接曲轴曲拐，其余八个副连杆通过铰接销连接在主连杆的大端凸缘上，这种结构能够保证九个活塞在不同相位下的运动行程精准匹配，避免多缸联动出现运动干涉；同时对每一处螺栓连接位、密封垫片位置都做了等比例还原，缸体与曲轴箱的结合面、气门室与气缸的密封位都预留了垫片装配间隙，还原真实发动机的装配工艺逻辑。整体模型完整呈现了九缸星型发动机从外部壳体到内部传动的全结构细节，可用于机械结构教学、航空动力装置原理演示等场景，清晰展现了星型活塞发动机紧凑布局、高功率密度的设计特点。
