九缸星型径向航空活塞发动机结构设计

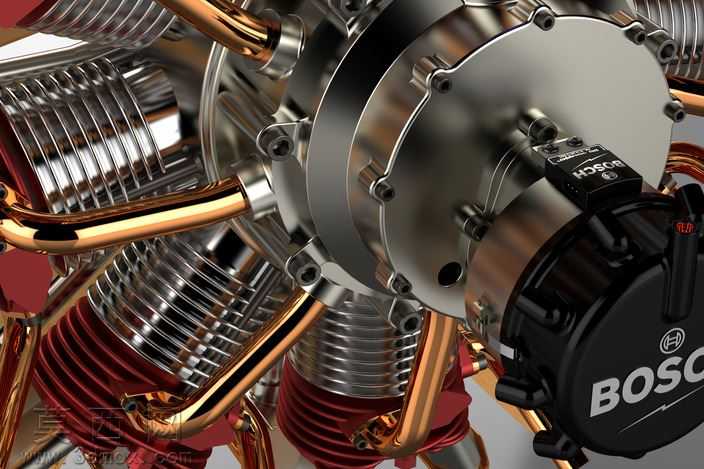

本次完成的是九缸星型径向航空活塞发动机的三维建模设计，整体建模过程围绕星型发动机的经典径向排布结构展开，首先梳理了星型发动机的核心布局逻辑：九个气缸以曲轴为中心呈放射状均匀分布，这种排布能够在更小的整机体积下实现更大的排量输出，是早期航空活塞动力装置的经典结构形式。建模阶段首先完成核心曲轴箱主体的构建，对箱体上的气缸安装位、紧固件孔位、附件安装接口做了精准的结构还原，箱体表面的螺栓连接结构按照实际装配逻辑做了阵列排布，还原了金属铸件的厚重质感与装配细节。气缸部分采用分体式建模思路，分别完成散热鳍片组、气缸套、缸头结构的制作，其中散热鳍片按照等间距环形阵列排布，还原了风冷发动机的散热结构特征，部分气缸外侧做了红色耐热涂层的材质区分，还原航空发动机缸头的高温区域涂装特征。管路部分完成了黄铜材质的燃气输送管路建模，每根管路顺着气缸排布角度做了自然的弯折处理，还原金属管路的走形逻辑与安装固定结构，管路与缸体、中央箱体的连接接口都做了细化处理，避免出现结构穿模与衔接生硬的问题。前端附件部分还原了博世品牌的磁电机装置，对磁电机的外壳分型线、品牌标识、接线柱、高压输出接口都做了细节刻画，黑色电木材质的磁电机外壳与金属壳体的质感做了明确区分，表面的品牌标识通过贴图与凹凸质感实现，还原实物的标识细节。渲染阶段采用了工作室写实渲染环境，金属材质部分区分了铸铝箱体的亚光金属质感、抛光铜管路的亮面金属反射、散热鳍片的亮面镀铬质感、黑色磁电机的半哑光塑料质感，不同材质的粗糙度、反射强度都做了针对性参数调整，让整体结构的层次感更加清晰。灯光布置上采用多光源组合，主光源打出结构的主体明暗关系，辅助光源补全暗部细节，轮廓光勾勒金属管路与散热鳍片的边缘轮廓，让密集的径向排布结构不会因为光影过暗丢失细节，最终呈现的效果完整还原了九缸星型航空发动机的精密机械质感与结构特征，清晰展现了径向发动机的布局优势与装配逻辑。
