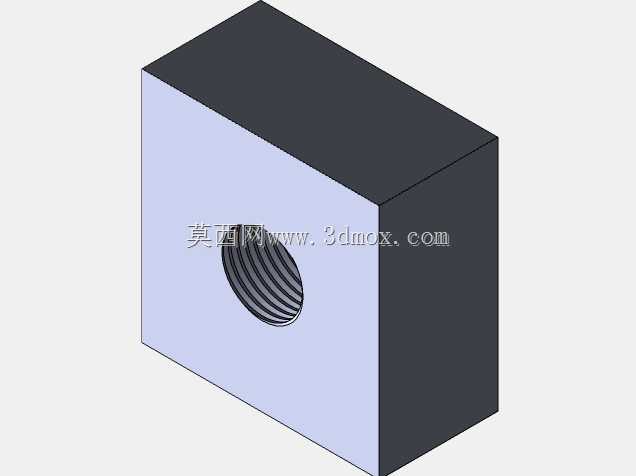

带内螺纹锥形孔方块基座结构设计

项目分类:通用机械零部件 发布时间:2022-01-04 ID:488881
  • 带内螺纹锥形孔方块基座结构设计

  在常规机械装配场景里,这类带锥形内螺纹孔的方块基座属于非常典型的连接定位构件,日常在工装夹具定位、液压阀块集成、小型设备安装支座的设计中都能见到这类结构的身影。很多刚接触结构设计的工程师容易把锥形孔和普通沉孔、锥销孔混淆,实际上这个结构的核心作用是通过锥面配合实现自动对中,同时内螺纹段可以提供足够的轴向锁紧力,相比直孔加螺纹的组合,它能消除装配时的径向间隙,在有振动的工况下也不容易出现连接松动的问题。

  从实际设计逻辑来看,这个方块基座的外形采用规整立方体,首先是考虑到加工时的装夹便利性,六面体结构可以直接用平口钳夹持,一次装夹就能完成多个面的粗精加工,不需要做复杂的工装定位,能有效降低加工成本。其次规整的外形也方便在安装时做布局排布,不管是并排安装在型材框架上,还是嵌入到设备的安装槽内,都不会出现异形结构带来的空间干涉问题。设计时需要注意,锥形孔的轴线必须垂直于所在的安装端面,这个形位公差直接影响后续连接件的装配精度,如果锥孔轴线偏斜,配合的锥面接头就无法完全贴合,会出现密封失效或者连接刚度不足的问题。

  关于锥形孔本身的参数设计,锥度的选择需要结合实际使用场景确定,如果是用于流体管路的连接,通常会采用标准密封锥度,配合螺纹锁紧就能实现无额外密封件的静密封;如果是用于定位销的配合安装,锥度会更小,以此获得更高的定位重复精度。内螺纹段的长度也不是越长越好,需要根据方块的整体厚度做匹配,螺纹旋合长度控制在螺纹公称直径的1.2到1.5倍就足够满足常规的锁紧力需求,过长的螺纹不仅会增加攻丝的加工难度,还会因为螺纹牙型的累积误差导致装配时出现卡滞。

  在安装边界的考量上,这类方块基座的安装孔(图中未展示的配套安装结构)通常会设置在锥形孔的周边,需要保证安装螺栓的中心到锥孔边缘的距离不小于螺栓公称直径的1.5倍,避免锁紧时方块出现应力开裂。同时锥孔所在端面的平面度需要控制在合理范围内,端面不能有凸起的加工刀痕,否则配合件安装后会出现倾斜,影响连接可靠性。实际应用中,这类结构经常被用在小型气动回路的阀岛安装座上,锥孔用来接插气动快插接头,方块的其余面可以根据需求加工不同规格的气路通道,相比异形的阀块结构,立方体的结构更容易在内部排布交叉孔道,也方便后期做气路扩展。

  另外在建模过程中,锥形螺纹的绘制需要注意螺纹收尾的结构,不能直接把螺纹牙型延伸到锥孔的最外端,需要留出足够的退刀空间,否则实际加工时丝锥走到孔口位置容易崩齿,也会导致接头装配时无法拧到位。很多新手建模时容易忽略这个细节,直接生成全长度的螺纹特征,等到实际加工时才发现工艺性极差,反而增加了生产端的沟通成本。方块的棱边位置通常会做小尺寸的倒角处理,一方面是去除加工后的毛刺,避免装配时划伤操作人员,另一方面也能减少棱边的应力集中,在承受冲击载荷时不容易出现崩边的问题。

  从工况适配的角度来说,这类结构如果用在有腐蚀环境的场景,只需要对方块表面做对应的氧化或者镀层处理即可,规整的外形不会出现处理死角,表面处理的质量更容易控制。如果是用于重载场景,可以在锥孔的端面增加一个环形的接触凸台,减少配合面的接触面积,提升接触压强,进一步增强连接的刚性,避免长期受载后出现接触面压溃的问题。整体来看这个结构没有冗余的设计,所有的几何特征都是服务于装配、加工、使用三个核心需求,是机械结构设计里非常典型的“简单结构解决核心问题”的设计案例,很多复杂的集成阀块、安装基座的设计,都是从这类基础方块锥孔结构延伸演变而来的,掌握这类基础结构的设计逻辑,能给后续复杂结构的设计打下非常扎实的基础。
