深穿透反向内爆器结构设计方案

　　在油气井射孔、特殊构件切割、硬质介质破碎作业场景中，聚能类作业部件的射流聚焦能力直接决定作业效率与成孔质量，这款反向内爆器正是针对深穿透作业需求开发的核心功能部件。不同于常规正向聚能结构的射流走向设计，该部件采用反向聚能的结构逻辑，作业时产生的聚能射流会朝向部件安装基座方向延伸，能够在不额外推进作业杆的前提下，实现更深的介质穿透深度，实际作业中形成的穿透孔道轮廓规整，孔壁周围的介质压实层厚度更薄，后续介质导流的阻力更小，和同规格扩张空心类作业部件的穿透效果、孔道成型质量保持一致，能够适配多数常规射孔作业的工况要求。

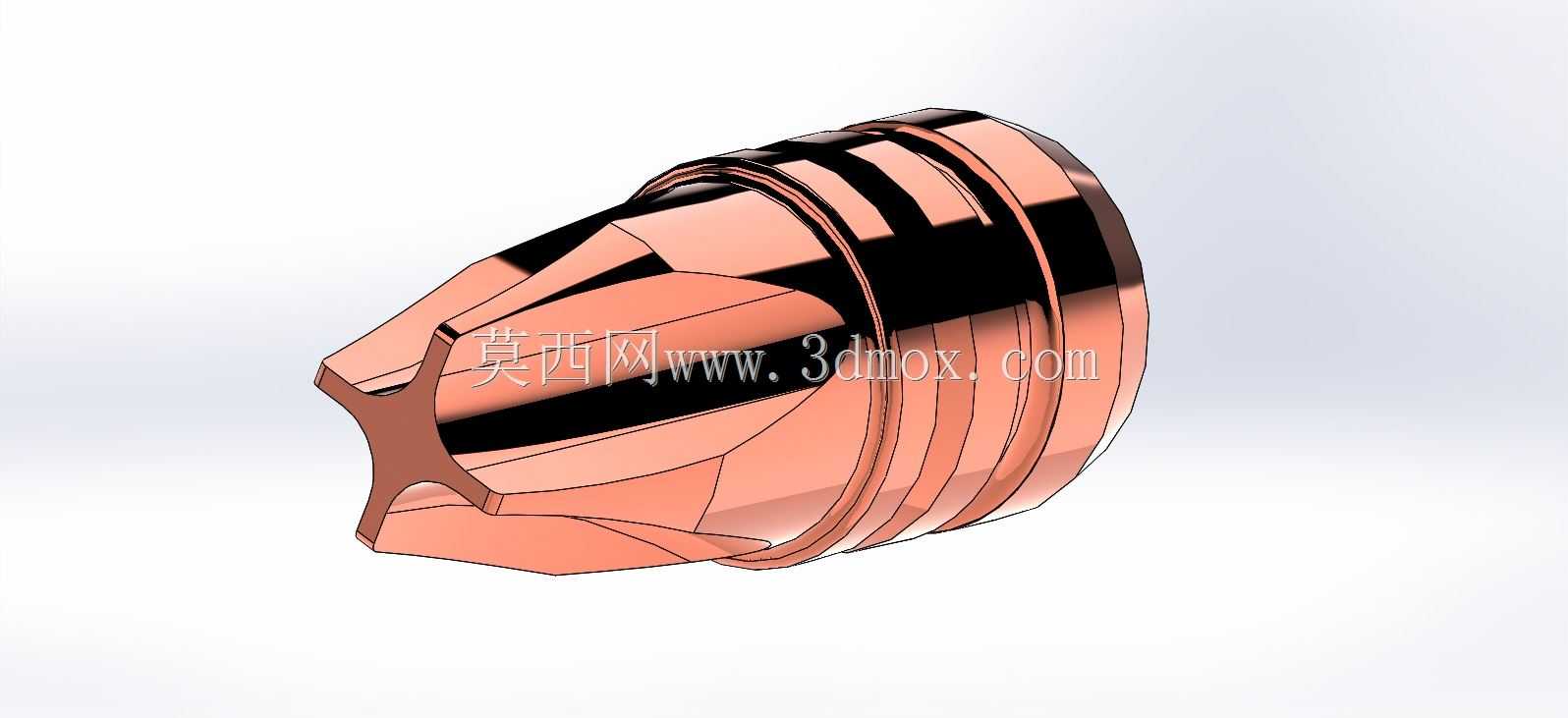

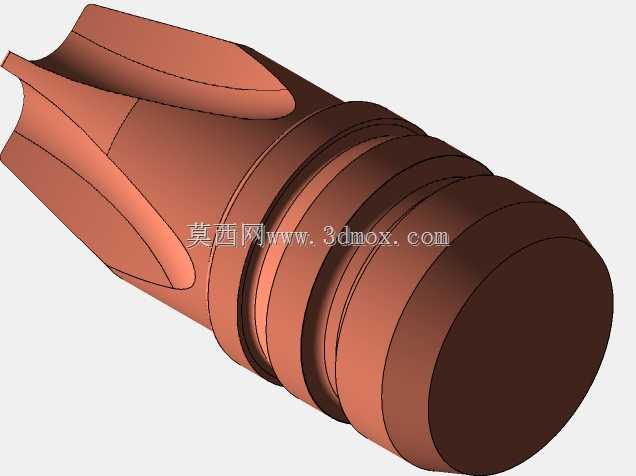

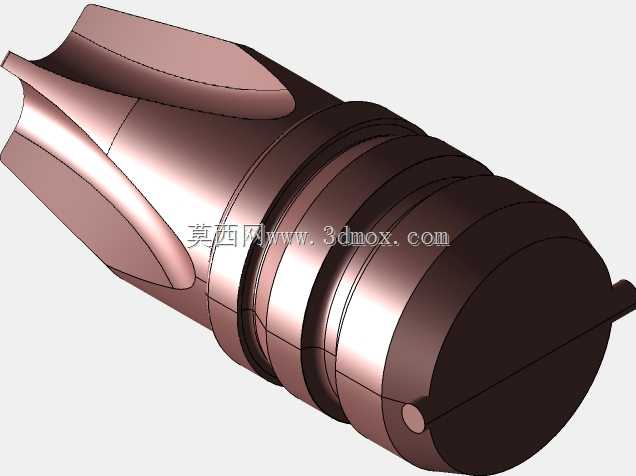

　　从结构设计逻辑来看，这款部件的外形采用多段阶梯式柱体构型，头部为带内凹聚能腔的成型端，聚能腔的曲面轮廓经过反复迭代验证，曲面母线的曲率变化完全匹配聚能射流的成型路径，能够在装药起爆后将爆轰能量最大限度汇聚成轴向集中的高速射流，减少能量向周边的无效扩散。头部外轮廓设计有四个对称分布的定位切边，既可以在部件装配时提供周向定位基准，避免安装过程中出现周向转动错位，也能在部件入位时起到导向作用，减少与安装孔壁的剐蹭。柱体中段设置有多道环形凹槽，这些凹槽一方面用于安装密封胶圈，隔绝作业环境中的泥沙、井液进入部件内腔，保证内部装药的稳定性，另一方面也能在部件压装到位后形成轴向卡滞，防止作业过程中受震动、冲击出现轴向窜动，保证聚能腔的轴向位置始终处于设计基准点。尾部的连接段采用标准的接口尺寸，能够和现有常规作业的装药底座、起爆连接件直接适配，不需要额外加工过渡连接结构，现场换装的适配成本极低。

　　在安装边界的尺寸控制上，这款部件的最大外径控制在常规作业枪身的内孔通径范围内，整体轴向长度也匹配现有枪身的单孔安装间距，不需要对现有作业设备的枪身结构、固定孔位做任何改造，就可以直接替换同规格的常规聚能部件。部件的外表面整体做光滑过渡处理，没有尖锐的凸起结构，在往枪身内推送整串作业部件时，不会剐蹭枪身内壁的线路、密封结构，降低现场装配的故障率。聚能腔的开口深度、腔壁厚度经过多轮仿真验证，既能够保证射流成型时的结构支撑强度，避免腔壁在爆轰初期提前破裂导致能量散逸，也不会因为腔壁过厚消耗过多爆轰能量，影响最终的穿透深度。

　　实际工况适配层面，这款部件能够耐受井下作业的高温高压环境，结构本身的对称度控制在较高精度范围内，起爆后射流的轴向偏斜量极小，不会出现射流打偏、穿透孔道歪斜的问题，在多层套管射孔、硬质岩层破碎、特殊金属构件切割的场景中，都能保持稳定的作业效果。不同于部分特殊结构需要定制专属安装工装，这款部件的外形切边、环形槽结构都适配常规的装配工具，现场作业人员不需要额外培训就可以完成装配操作，和现有作业流程的兼容性极强。在结构细节处理上，所有棱边都做了微小的倒角处理，既避免装配时割伤密封胶圈，也能减少部件在存储、运输过程中因为磕碰产生的结构变形，保证每个部件到现场后都能直接投入使用，不需要额外的修整工序。
