管状框架液体电容器固定安装环结构

　　在流体输送配套的电控单元布设场景中，管状框架凭借轻量化、排布灵活的优势，成为中小型工控设备、移动式流体处理装置的主流承载结构，而液体电容器作为这类设备里滤波、稳压回路的核心元件，其固定可靠性直接影响整套电控系统的运行稳定性，这款安装环正是针对该类场景开发的专用固定构件。从实际使用逻辑来看，该构件不需要额外焊接框架结构，也不用在管材表面打孔破坏原有框架的力学完整性，仅靠配套的安装夹配合，就能把圆柱外形的液体电容器牢牢锁附在圆管框架的指定位置，适配现场快速组装、后期运维拆换的实际需求。

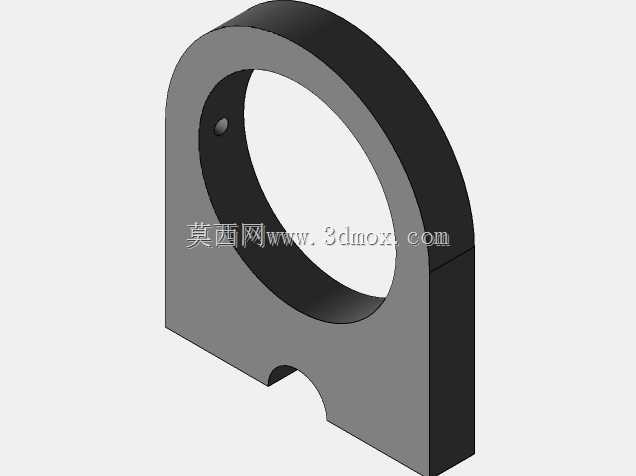

　　设计阶段首先锚定了安装边界的适配性：主体的环形内孔尺寸完全匹配对应规格液体电容器的外径公差，环体厚度经过受力核算，既能承受设备移动、运行振动带来的径向载荷，也不会因为壁厚过大挤占框架周边的走线空间；环体下方开设的半圆缺口，是专门针对管状框架的贴合面做的结构优化，缺口的圆弧曲率和常用规格的圆管外壁曲率完全匹配，安装时缺口直接卡合在管架表面，能大幅增大接触面积，避免固定后出现环体转动、电容移位的问题。环体侧壁预留的小孔位，是用来穿设锁紧件的，配合外置的安装夹可以形成环抱式的锁紧力，不需要在电容外壳或者管架上做额外的连接结构，装配时只需要对准位置、收紧夹件就能完成固定，单人即可操作，适配生产线快速装配的节奏。

　　材质选用上考虑到电控单元的绝缘需求，采用工程塑料作为加工原料，本身具备足够的结构强度，同时不会和电容金属外壳、金属管架形成导电通路，能规避额外的绝缘防护工序，也能耐受工控场景常见的油污、轻度腐蚀环境，长期使用不会出现锈蚀、脆裂的问题。从安装空间的适配来看，整个环体的外轮廓做了圆弧过渡处理，没有尖锐的棱角，不会在装配、运维过程中划伤操作人员或者周边的线缆外皮，整体结构没有冗余的突出部分，在密集排布的管架电控单元里，能最大化节省安装空间，相邻元件之间不会出现结构干涉。

　　实际应用中，这类安装环除了固定液体电容器，也可以适配同外径规格的圆柱类电控元件，在移动式净水设备、小型流体加注设备、户外便携工控装置的管架结构里都能适用，相比传统的扎带固定、金属抱箍固定，它的定位精度更高，长期受振动也不会出现松脱下滑的问题，同时塑料材质的自重更轻，不会给管状框架增加额外的负重负担。设计过程中特意规避了复杂的曲面结构，整体采用等壁厚的设计逻辑，不管是注塑量产还是三维建模阶段的结构校核，都能快速完成参数调整，针对不同外径的电容、不同管径的框架，只需要调整内孔直径、下方缺口的曲率参数，就能快速衍生出适配不同规格的系列化构件，不需要重新做整体的结构重构，能大幅缩短非标设计的周期。

　　从受力传递的路径来看，电容的自重、运行过程中的振动载荷，会通过环体内壁均匀传递到整个环体结构，再通过下方的贴合缺口传递到管状框架表面，最后由配套的安装夹提供锁紧预紧力，整个受力路径没有应力集中的薄弱点位，环体上的锁紧孔位做了局部加厚处理，避免穿设锁紧件时出现应力开裂的问题。在装配公差的适配方面，环体内孔预留了合理的安装间隙，既能保证电容可以顺利推入环内，也不会因为间隙过大导致电容在环内出现晃动，下方的缺口和管架之间也预留了微小的调整余量，安装时可以小范围调整电容的朝向，方便接线作业完成后再锁紧固定，适配现场施工的灵活调整需求。
