快速锁紧式手动F型夹持工装结构设计

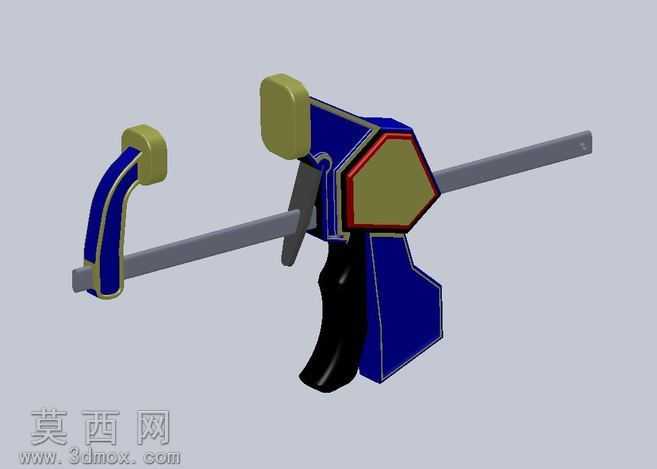

本作品为手动快速夹持类五金工具的三维建模成果，建模过程围绕实际使用场景的功能需求展开，首先梳理了F型夹的核心工作逻辑：依靠滑动夹臂沿导轨杆的位移适配不同夹持厚度，通过扳机式锁紧机构实现快速夹紧与释放，固定端夹头与活动夹头共同提供稳定的夹持接触面。建模阶段先完成核心传动与导向部件的搭建，首先绘制长条形导轨杆的实体特征，保证杆身平直度与截面尺寸的一致性，为活动夹臂的顺畅滑动提供基础；随后构建固定在导轨杆一端的固定夹臂，将夹臂主体与端部的橄榄形软质压头做装配配合，压头部分采用包覆式结构设计，既保证夹持时的摩擦力，又避免夹伤工件表面。接下来重点搭建握持与锁紧主体部分，主体外壳采用多段折线轮廓构建，贴合人手握持的人体工学弧度，握把部分做了贴合指腹的曲面过渡，降低长时间操作的疲劳感；锁紧机构内置棘轮式止退结构，建模时还原了扳机与止退卡爪的配合关系，扣动扳机时卡爪逐步卡紧导轨杆的齿槽，实现夹持力的逐级递增，按下释放拨片即可解除卡爪锁定，让活动夹臂快速复位。活动夹臂部分与固定夹臂结构对应，同样配置软质防滑压头，夹臂与导轨杆的配合孔做了间隙适配设计，保证滑动顺畅无卡顿。材质渲染阶段做了差异化区分：主体外壳采用深蓝色工程塑料材质，添加细微的磨砂质感表现塑料件的表面触感；导轨杆采用银灰色金属材质，添加轻微的拉丝纹理体现钢材的加工质感；压头部分采用橄榄绿软橡胶材质，调整材质的粗糙度与反光度，表现橡胶的哑光弹性特质；握把部分采用黑色防滑橡胶材质，表面添加细微的颗粒纹理提升握持摩擦力；锁紧机构的边缘做了红色装饰线条处理，既提升外观辨识度，也清晰标识出操作区域。整体建模严格遵循实际工具的装配逻辑，所有活动部件的配合关系都符合真实产品的运动规律，既还原了快速夹钳的实用功能属性，也通过材质与色彩搭配提升了模型的视觉表现力，完整呈现了手动快速夹持工具的结构特点与设计细节。
