DIN7991内六角沉头螺钉三维建模作品

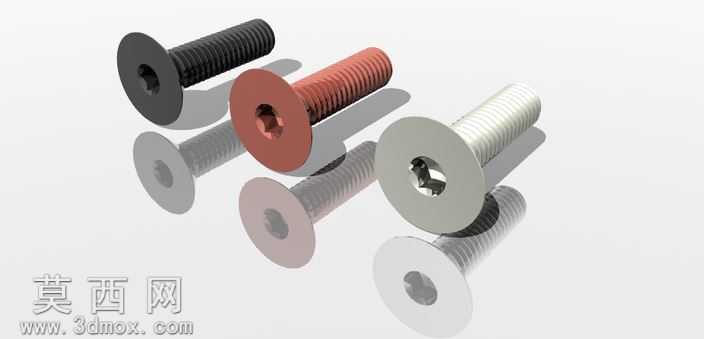

本作品为符合DIN7991标准的M4x16规格A2材质内六角沉头螺钉三维建模成果，建模过程严格遵循德标紧固件的尺寸公差与结构规范，首先通过草绘绘制螺钉头部的沉头锥面轮廓、内六角驱动孔的正六边形截面，以及螺杆部分的牙型基准轮廓，采用旋转特征生成螺钉的主体基体，保证沉头头部的锥角尺寸、头部厚度与螺杆直径的匹配精度。针对螺纹部分，采用螺旋线扫描切除的方式生成完整的三角牙型螺纹，建模时严格控制螺纹的螺距、牙型角、大径小径尺寸，还原标准公制螺纹的啮合结构，同时对螺纹首尾做收尾过渡处理，避免实际生产中螺纹起始端的干涉问题，还原真实螺钉的加工工艺特征。内六角驱动孔部分通过拉伸切除生成标准深度的六方孔，对孔口与头部表面的交接处做微小的倒角处理，模拟实际冷镦加工过程中的工艺圆角，避免应力集中的结构缺陷。材质渲染上采用A2不锈钢的哑光金属质感，调整材质的粗糙度、反射率参数，还原不锈钢紧固件的真实表面质感，同时对模型的所有锐边做符合行业规范的微小倒钝处理，避免三维模型出现不符合实际加工的锋利棱边。结构设计上完全匹配沉头螺钉的装配特性，沉头锥面的角度严格对应标准沉孔的安装尺寸，保证装配后螺钉头部可以完全沉入安装平面内，实现平齐无凸起的安装效果，螺杆长度、螺纹有效长度均严格遵循M4x16规格的标准尺寸，可直接用于装配体的干涉检查、装配模拟。建模过程中对所有特征做参数化关联，将螺纹规格、头部尺寸、螺杆长度设置为可驱动参数，可通过修改参数快速生成同标准不同规格的沉头螺钉模型，大幅提升同类标准件的建模效率。模型整体结构完整，无多余特征、无破面，几何精度满足机械设计装配、工程图导出、运动仿真的使用需求，可直接导入各类三维装配场景中作为紧固件使用，还原真实工业产品中沉头螺钉的连接功能与外观特征。
