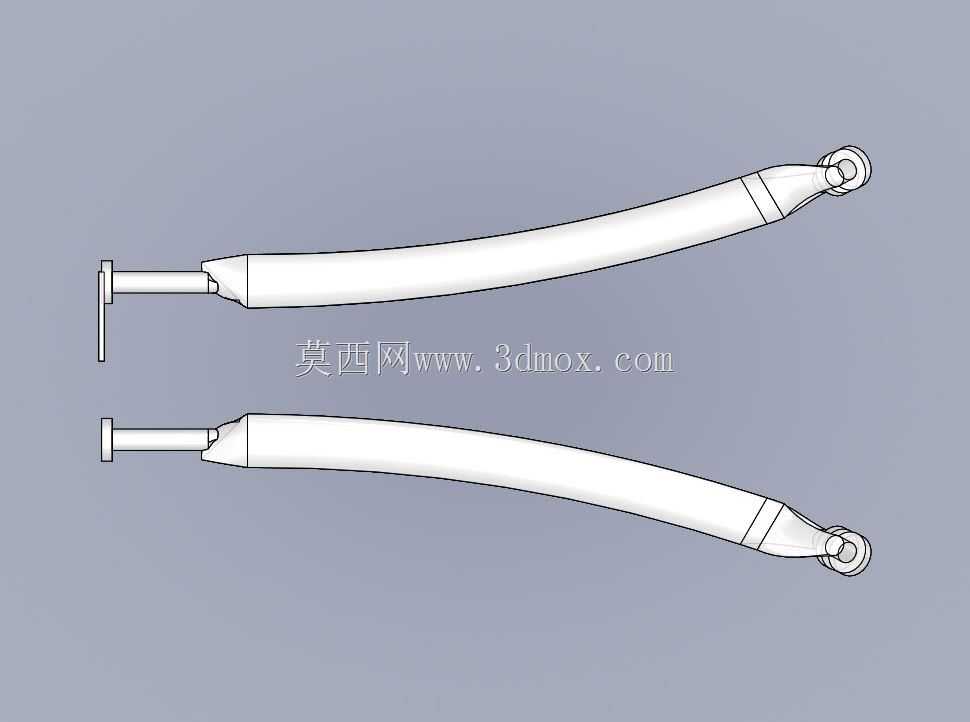

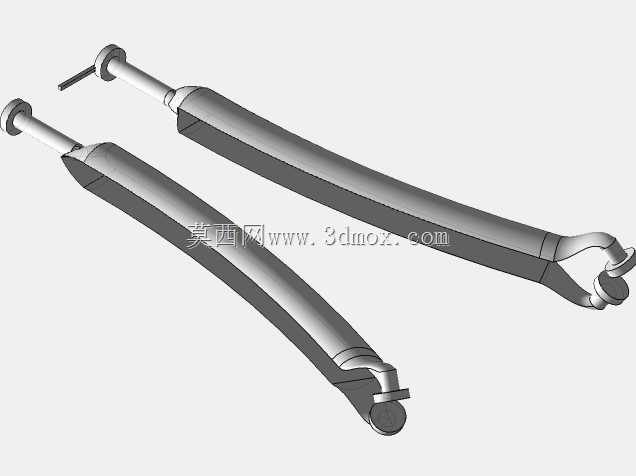

弧形连接式鞋带紧固配件三维结构

　　日常鞋类产品的系带系统里，这类弧形连接式鞋带配件常被用在中高端休闲鞋、功能户外鞋的快穿系带结构中，替代传统的穿孔式鞋带固定位，减少鞋带与鞋身面料的直接摩擦，同时优化系带时的受力传导路径，避免长期拉扯造成鞋帮面料局部变形。从实际使用场景来看，这类配件多安装在鞋帮两侧的预设嵌槽内，一端为T型限位卡头，嵌入鞋身内部的硬质衬片卡槽后完成轴向固定，另一端为带通孔的球形端头，供鞋带穿入后实现系带的转向与张紧调节，弧形杆身的曲率完全贴合鞋帮侧面的人体工学曲面，不会在行走过程中硌压脚踝侧面，提升长时间穿戴的舒适度。

　　设计这类构件的时候，首先要考虑的是安装边界的匹配度，T型卡头的直径要略小于鞋身衬片的安装孔直径，卡头根部的环形凸台高度要和衬片厚度保持一致，装配后卡头不会在孔位内出现轴向窜动，同时杆身的外弧面要高出鞋帮面料1.2mm左右，避免鞋带贴在面料上造成穿系卡顿。球形端头的穿线孔内径要适配常规直径的圆形鞋带与扁形鞋带，孔口做R0.5的圆角倒钝处理，防止长期摩擦割断鞋带纤维，端头与杆身的连接位置做渐变过渡，避免应力集中造成受力断裂。

　　从功能特性上看，这类弧形配件的杆身做了等强度设计，中间段截面直径略大于两端连接位置，匹配系带时中间段受力最大的载荷分布，材料选用耐磨改性塑料时，表面做哑光磨砂处理，既可以减少和鞋带的滑动摩擦系数，也能避免日常使用中表面划痕过于明显。两个对称布置的配件分别安装在鞋帮左右两侧时，弧形的朝向要完全贴合脚踝的自然弧度，当鞋带收紧时，拉力会顺着弧形杆身均匀传导到整个鞋帮侧面，而不是集中在单个穿孔位置，能让鞋面包裹性更均匀，不会出现局部压脚的情况。

　　建模过程中要注意杆身的曲率连续性，不能出现曲率突变的折面，否则注塑生产时会出现表面缩痕，同时T型卡头的端面要做轻微的脱模斜度，方便注塑件从模具中顺利顶出，球形端头的穿线孔要和杆身轴线保持垂直，保证鞋带穿入后滑动顺畅，不会出现卡滞。实际装配测试时，要验证配件在150N的横向拉力下不会从鞋身衬片上脱出，反复弯折1000次后杆身不会出现裂纹，穿线孔位置经过2000次鞋带往复摩擦后不会出现明显磨痕，才能满足鞋类产品的日常使用强度要求。这类结构相比传统的金属鞋带孔，重量更轻，不会出现氧化生锈蹭脏鞋面的问题，同时弧形的外观也能和鞋身的流线型设计更好融合，兼顾实用性能与外观协调性。
