立式单缸往复式蒸汽机教学演示结构

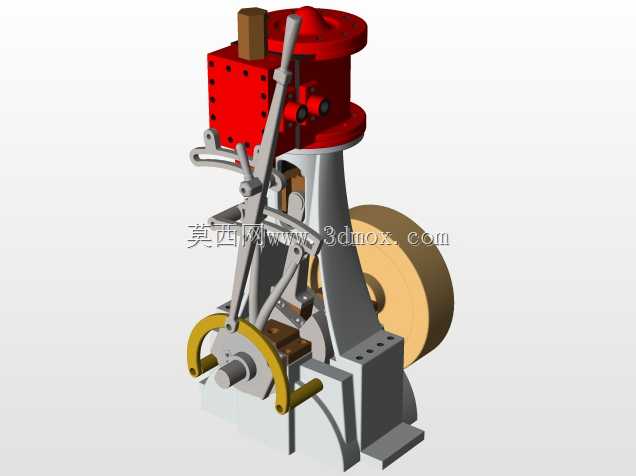

　　这套立式单缸往复式蒸汽机结构，主要面向热能动力教学演示、小型复古动力装置复刻场景使用，能够直观展示外燃式动力设备的完整能量转换逻辑，从蒸汽热能输入到旋转机械能输出的全链路传动关系都做了完整还原，没有做过度简化处理，适合用于原理讲解、结构认知类的教学场景，也可作为小型蒸汽动力爱好者的结构参考样件。从实际功能逻辑来看，这套结构完整覆盖了蒸汽机的核心工作单元：上部的汽缸总成集成了配气滑阀结构，能够按照活塞往复行程精准控制高压蒸汽的进排时序，避免蒸汽做负功；中部的十字头导向结构承担了活塞侧推力的传导作用，将活塞的直线往复运动通过连杆传递给曲轴端，相比无十字头的直连结构，能够大幅降低活塞与汽缸壁的偏磨损耗，延长密封件的使用寿命；

　　侧置的飞轮结构通过自身转动惯量储存能量，能够平顺活塞往复运动带来的转速波动，让曲轴输出的扭矩更加稳定，同时也能辅助活塞顺利越过上下止点，避免机构卡滞。设计思路上，整体采用立式布局，将汽缸竖直布置在机架上部，曲轴与飞轮集成在机架下部腔体，这种布局能够大幅缩小设备的水平安装占地，同时让汽缸冷凝水可以自然顺着缸壁向下排出，减少缸内积液带来的水击风险；机架采用一体式铸造型腔结构，既承担了所有运动部件的安装定位基准作用，也预留了足够的内部空间容纳曲柄连杆机构的运动轨迹，避免运动过程中出现结构干涉；配气操纵杆布置在汽缸侧方，操作时可以直接调整配气滑阀的行程开度，实现转速与输出功率的手动调节，操纵力传导路径短，调节响应直接。

　　从安装边界与尺寸逻辑来看，整套结构的安装基准面为底部的机座平面，机座上预留了四个对称布置的安装固定孔，安装时需要保证基准面的平面度误差不超过0.1mm，避免机架受力变形导致曲轴卡滞；整机的重心落在机座中心区域，安装时不需要额外做配重处理，固定螺栓的规格按照机座振动量级匹配即可；运动部件的安全间隙做了明确预留，连杆摆动时与机架内壁的单侧间隙不小于3mm，飞轮转动时与周边结构的安全距离不小于5mm，避免运行过程中出现摩擦碰撞；汽缸的安装端面与曲轴轴线的垂直度公差控制在0.05mm以内，保证活塞往复运动时不会出现偏载，密封件的受力均匀性能够得到保障。细节结构上，曲柄部位采用了偏心轴结构，相比分体式曲柄销结构，整体刚性更强，

　　能够承受更大的蒸汽冲击载荷；连杆两端的铰接点都采用了耐磨衬套结构，长期运行磨损后只需要更换衬套即可，不需要更换整个连杆部件，维护成本更低；汽缸上部的阀盖采用快拆式结构，不需要完全拆解整机就可以对配气滑阀进行检查调整，日常维护的便利性更高；黄色的安全护罩布置在曲柄连杆的外露运动部位，既能够避免运行过程中异物卷入传动机构，也不会遮挡核心传动结构的演示视线，兼顾了安全性与教学演示的可视性需求。这套结构的传动逻辑完全遵循传统蒸汽机的工作原理，没有做原理性的简化改动，所有运动副的配合关系都符合实际工程设计要求，既可以作为教学演示的结构样例，也可以作为小型实用蒸汽机的设计参考蓝本，结构上的细节处理都充分考虑了实际运行中的磨损、维护、安装定位等工程问题，不是单纯的外观示意模型。
