亚克力导光式LED标识指示牌结构设计

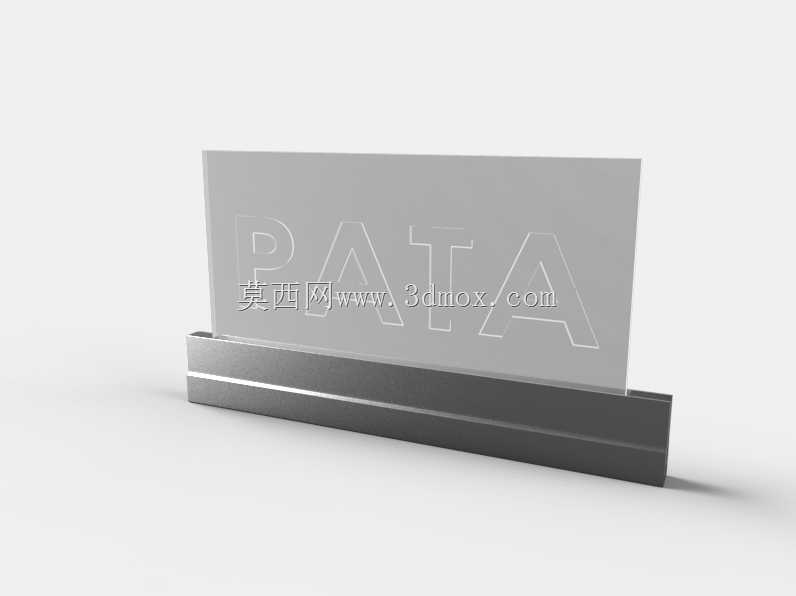

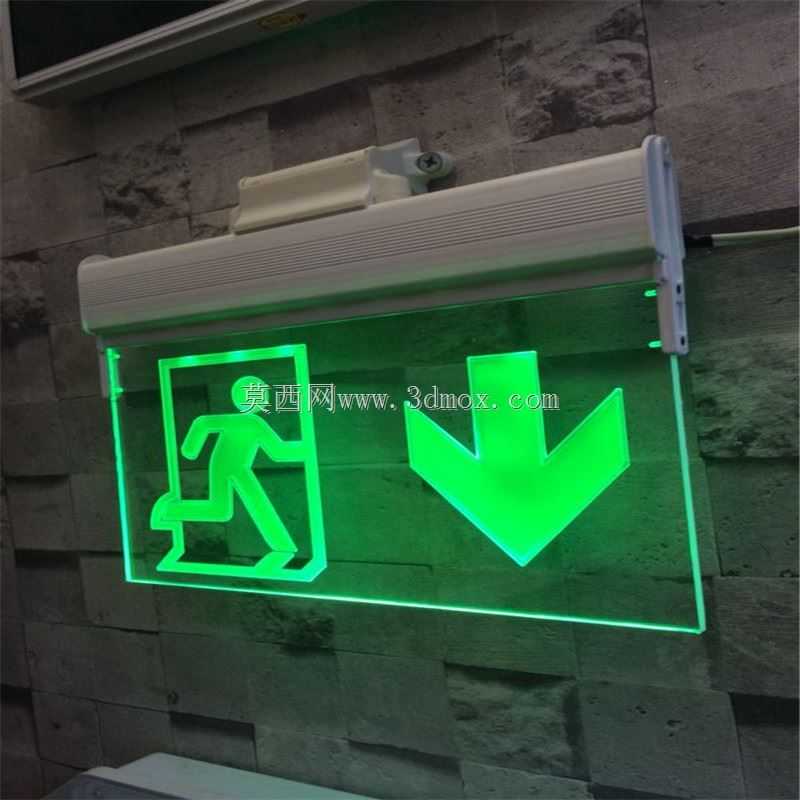

　　日常在商业综合体、办公写字楼、工业厂房的疏散通道里，抬头就能看到的发光疏散指示牌，很多都采用亚克力导光的结构形式，这次拆解的这款带LED光源的酰化板标识件，就是这类指示标识的核心导光发光组件。先从实际安装场景说，这类导光标识件通常嵌入黑色阳极氧化的铝合金安装底座内，底座预留标准86型接线盒的安装孔位，适配墙面暗装、吊装、走廊侧装等多种安装方式，安装时底座距离地面的高度根据消防规范要求，疏散走道的指示标识安装高度不超过1米，安全出口标识则安装在门楣上方位置，导光板的边缘要和底座的LED灯条紧密贴合，避免出现漏光、亮边不均的问题。

　　从功能特性来看，这款导光标识件采用高透亚克力基材，也就是行业内常说的酰化导光板，板材厚度根据标识尺寸不同通常在3mm到8mm之间，板材表面通过激光雕刻或者丝网印刷的方式制作标识图案，比如疏散方向箭头、安全出口人形标识、场所提示文字等，当侧边的LED灯条通电发光时，光线在亚克力板材内部发生全反射，遇到雕刻或印刷的图案区域时，光线就会从板材正面透射出来，形成均匀柔和的发光效果，相比传统的荧光式指示牌，这种侧入光的LED导光结构功耗更低，发光均匀度更高，不存在局部暗区，使用寿命也更长，完全满足消防应急标识的长时间通电工作要求。

　　设计这款导光组件的时候，首先要确定导光板的外形尺寸，根据安装场景的标识规格，常规的疏散指示标识导光板尺寸多为300mm150mm、400mm200mm这两个通用规格，板材边缘要做抛光处理，保证LED光线能够最大限度入射到板材内部，减少边缘的光损耗。图案的雕刻深度要控制在0.2mm到0.5mm之间，深度过浅会导致发光亮度不足，深度过深则会让图案区域出现明显的光斑，影响视觉效果。同时导光板和底座的配合间隙要控制在0.1mm以内，间隙过大容易导致灰尘进入导光板和底座之间的空腔，长期使用后会在导光板背面形成积灰，影响发光的均匀度，间隙过小则会给安装带来困难，亚克力板材受热膨胀时容易出现翘曲变形的问题。

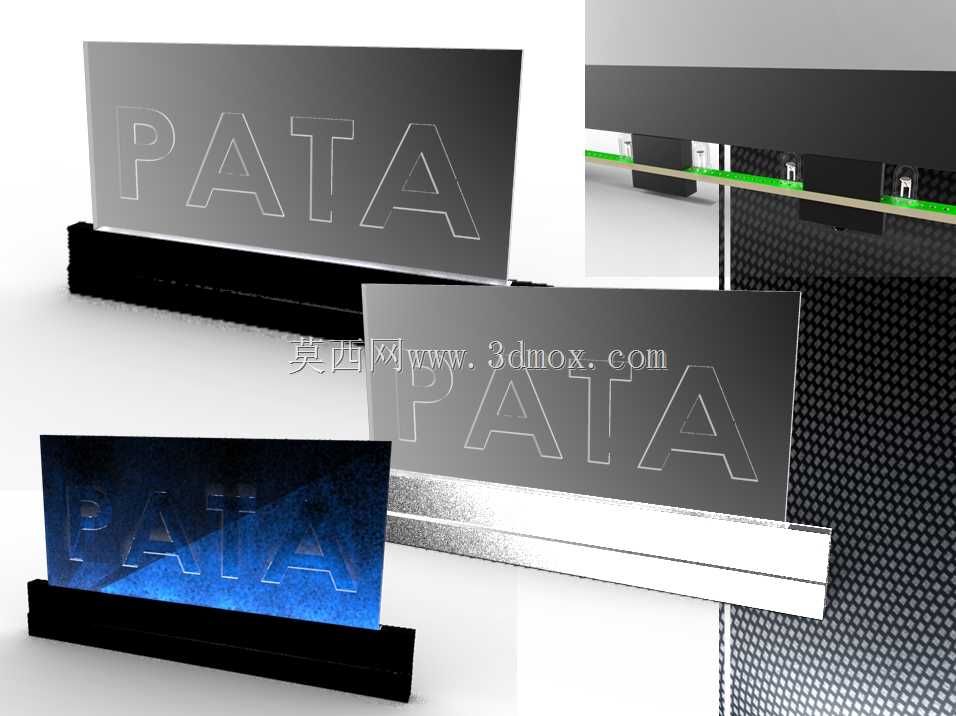

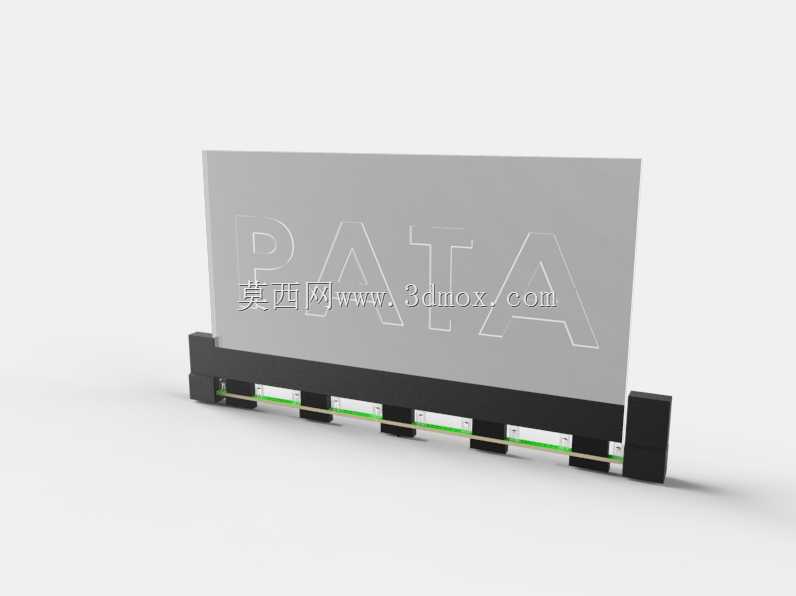

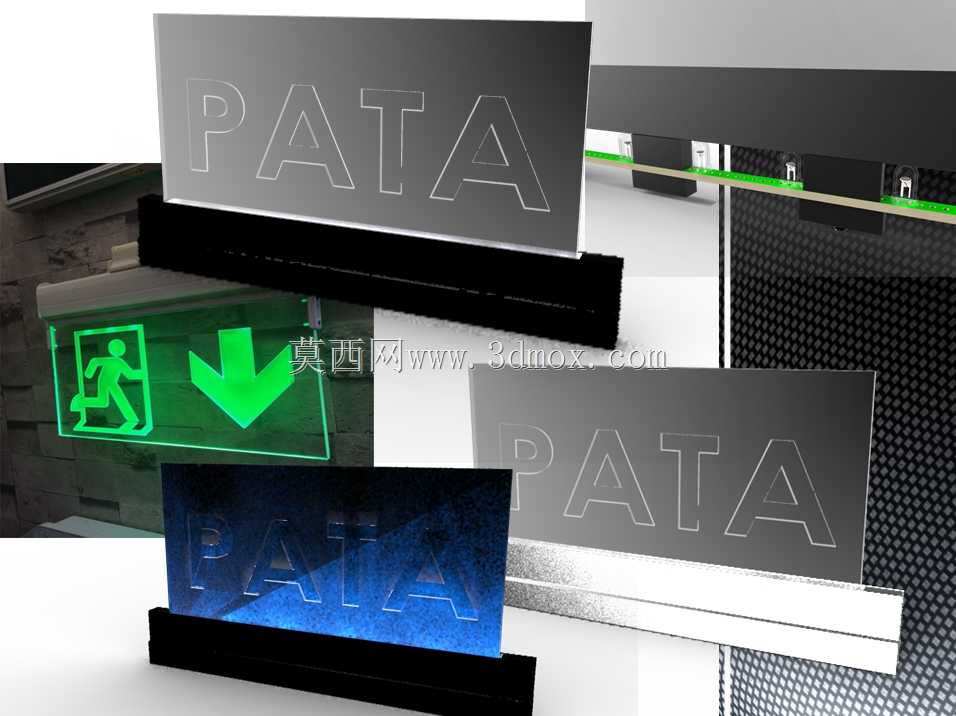

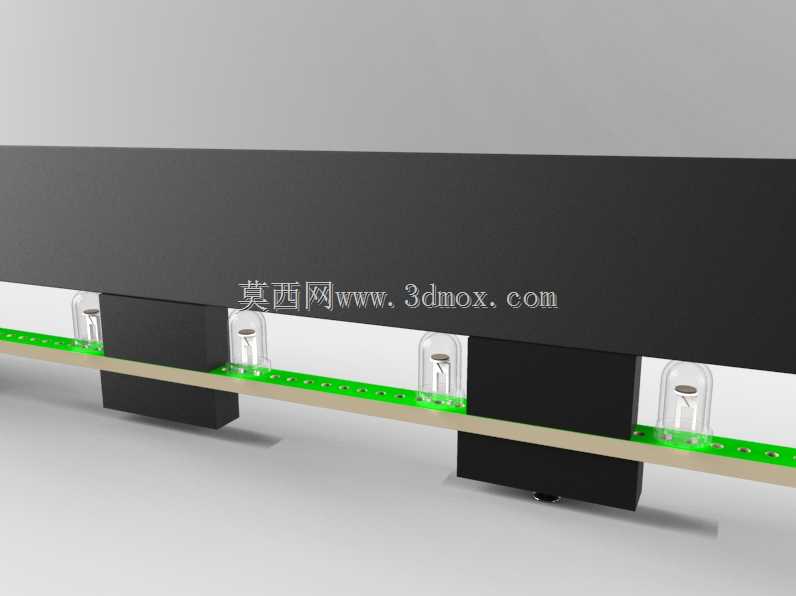

　　在结构细节处理上，导光板的非发光面通常会贴一层反光膜，把向背面透射的光线反射回正面，提升整体的发光效率，正面则会覆盖一层半透明的扩散膜，进一步匀化光线，避免看到侧边LED灯珠的颗粒感。底座内部的LED灯条采用低压直流供电，通常是DC24V或者DC36V的安全电压，适配消防应急电源的供电要求，即使在主电源断电的情况下，备用电池也能维持标识发光90分钟以上，满足消防应急的规范要求。另外导光板的安装固定采用侧边卡槽式结构，不需要在导光板上打孔，避免打孔位置出现光线泄漏形成亮斑，同时也方便后期维护更换，只需要把导光板从卡槽中抽出就可以更换图案或者维修光源组件。

　　从实际应用的拓展性来看，这种侧入光导光的结构不止可以做消防疏散标识，还可以制作工位标识、区域指引标识、品牌展示标识等，只需要更换导光板上的雕刻图案，调整LED灯珠的发光颜色，就可以适配不同的使用场景，比如办公区域的导视标识可以采用暖白光LED，商业场所的品牌标识可以采用蓝光或者RGB全彩LED，工业区域的安全警示标识则可以采用红光LED，结构主体的安装底座不需要做改动，只需要更换导光板部分就可以实现不同的标识功能，通用性很强。在建模设计的时候，要重点关注导光板的入光面平面度公差，控制在0.05mm以内，保证和LED灯条的贴合度，同时卡槽的定位尺寸要预留亚克力板材的热膨胀余量，避免高温环境下板材膨胀拱起，影响外观和发光效果。
